Штатной сирене — штатное место!
Время летит, и с момента установки штатной охранной системы в довесок имеющейся прошло уже как полгода. Все работало, но один момент раз этак в месяц мне не давал покоя при открывании капота — сирена, которую, мягко говоря, не так просто установить на ее штатное место, стояла просто под капотом и провод тянулся к ней не самым красивым образом. И вот — свершилось, решился взяться за дело и уложился часа в 3, не лазив ранее в новые дебри.
Но осмотр полостей на наличие воды/грязи не давал покоя:
Провод вечно напоминал о том, что когда-то надо установить сирену как полагается.
Начать решил с малого, прикинуть объем работ, что ли:
Но понял, что работа предстоит существенная, и тому в подтверждение оказалась инструкция из ELSA:
Значит, надо запасти временем и приняться за дело.
— Снимаем поводки дворников
— Отщелкиваем пластиковые накладку во всю ширину лобового
И приступаем к откручиванию трапеции.

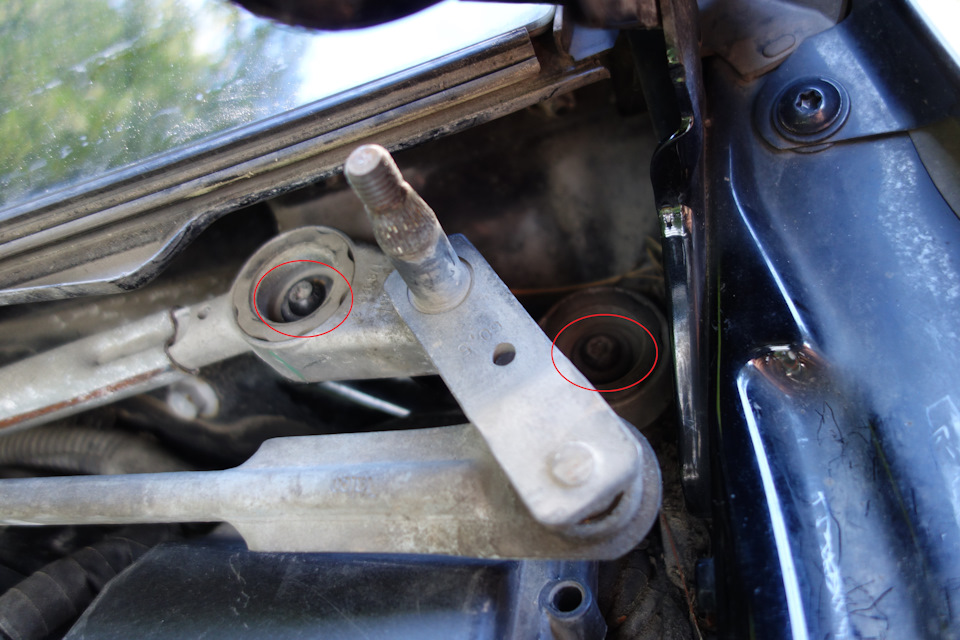

Справа — 2 винта Torx 30:
Еще 2 посередине и два — со стороны моторного отсека:
По сути и все — полностью вынимать трапецию не нужно! Достаточно вывесить водительскую часть, чтобы не мешалась работе.

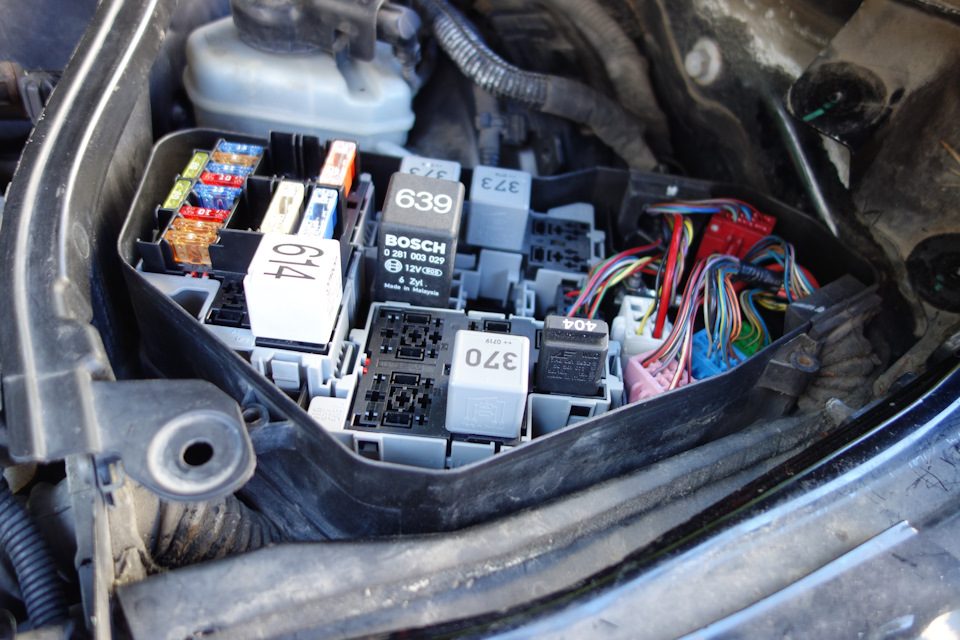

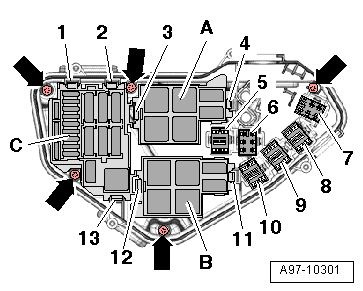

Откручиваем основную крышку отсека реле (Е-бокс):
Отсоединяем все колодки, плюсовой толстый провод выкручиваем и изолируем — так клемму с аккумулятора не придется снимать, как предписывает ELSA.
И выкручиваем 5 утопленных (битой Torx 20 не короче 3см) винта:

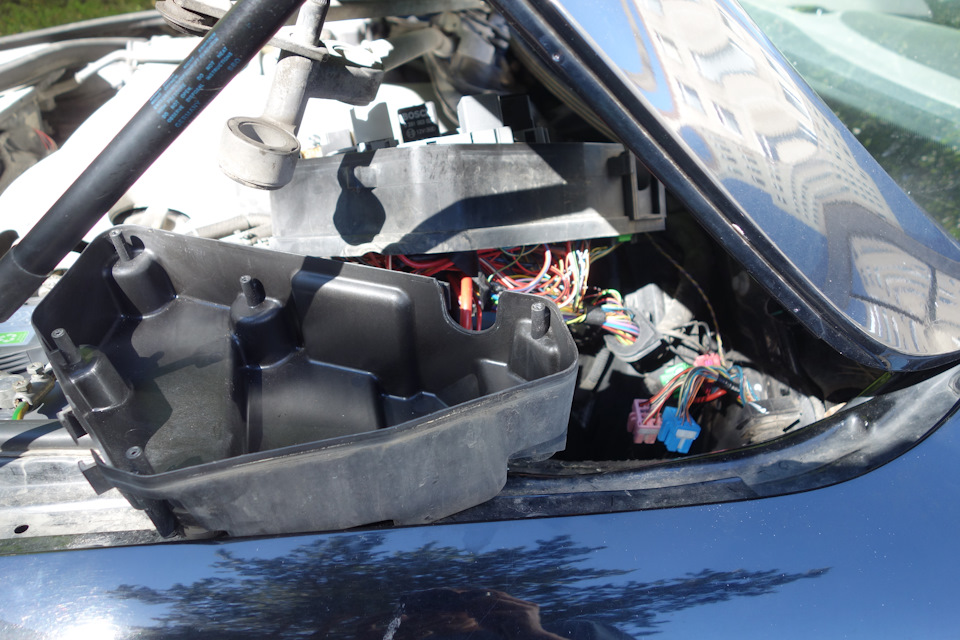

В результате — вторая часть короба оказывается в руках:

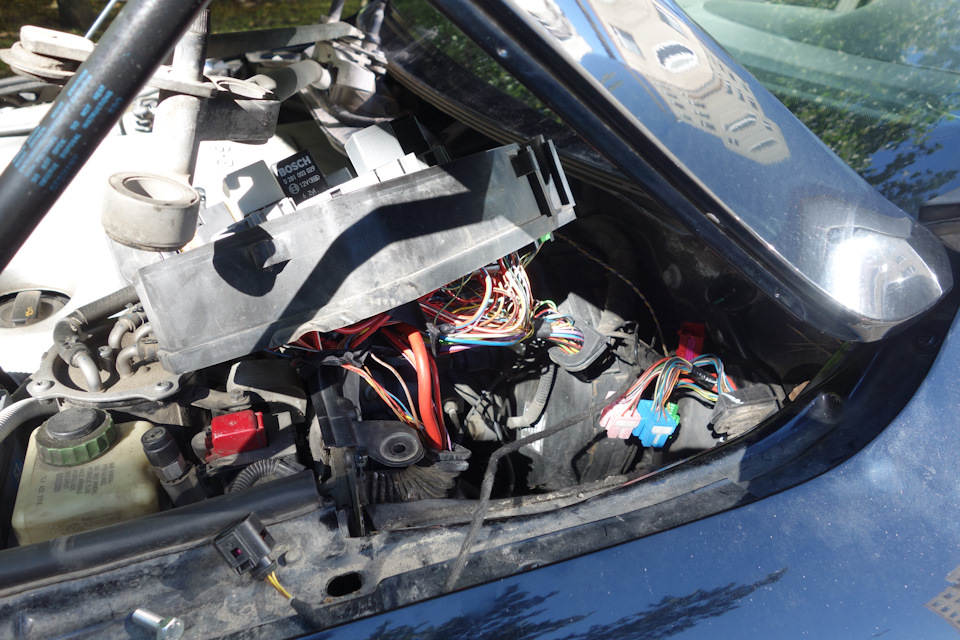

Примерно так это выглядит со стороны, и прохожие вновь с сочувствием смотрят, проходя мимо, размышляя, что на этот раз у владельца могло «сломаться»:)
Третья же часть — нижняя — короба держится на 3 резиновых демпферах и выдергивается вверх:
И вот мы почти у цели — готовим сирену с небольшим уголком с двумя 8мм отверстиями:

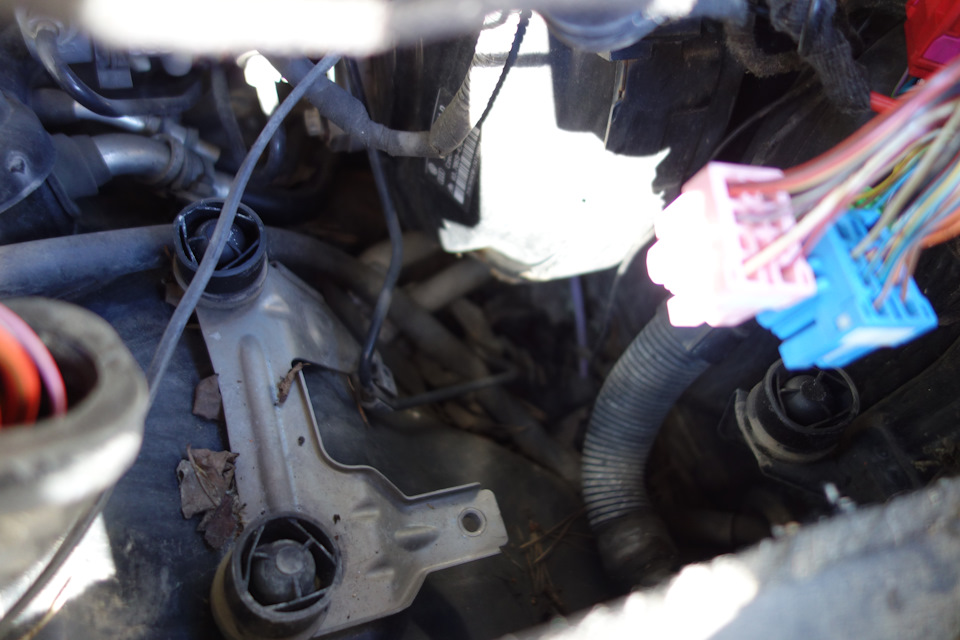

Находим нужный кронштейн:
И устанавливаем сирену на законное место с помощью болта М8:
«Вот и все». Сирена на штатном месте. Собираем все обратно, проверяем работоспособность всего и вся, включая гвоздя программы и довольствуемся «правильному» виду:)
Пожалуй, это тот случай, когда результатом работ стало ничего кроме собственного удовлетворения — опций ни добавилось, ни убавилось, а стало приятней!
#84 Сирена штатной сигнализации.
Всем привет!
В прошлом году дооснащал авто штатной сигналкой.
Все бы ничего, но недавно сирена сошла с ума. Пищала всегда и постоянно. Просто подав на нее питание начинала орать.
Поиски в инете привели к тому, что скорее всего потекли батарейки, установленные внутри сирены и повредили плату. Корпус условно-неразъемный — пришлось пилить.

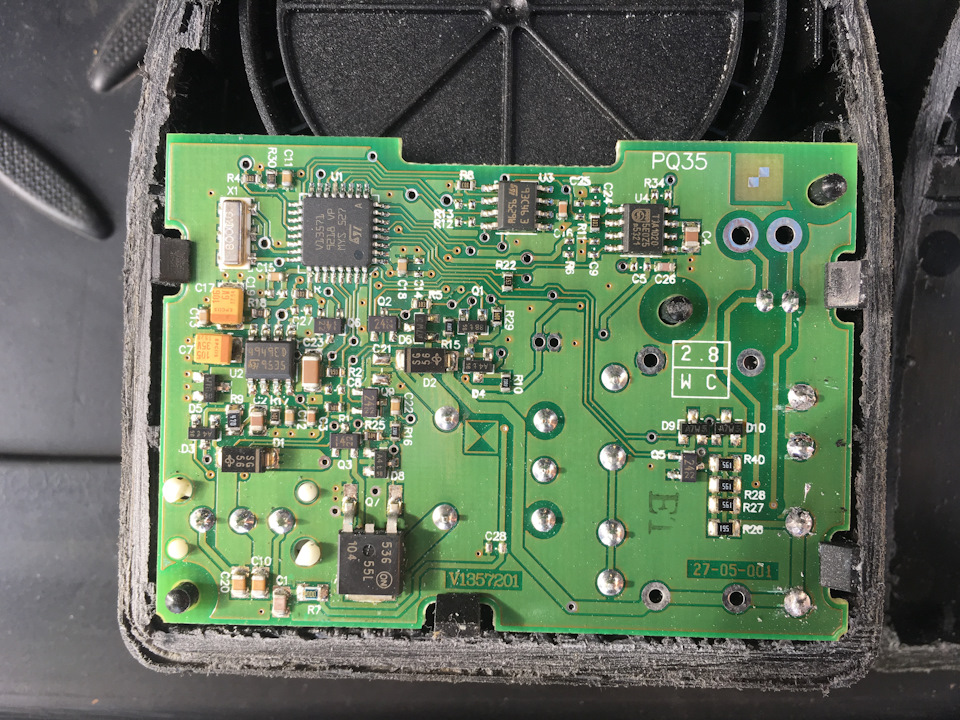

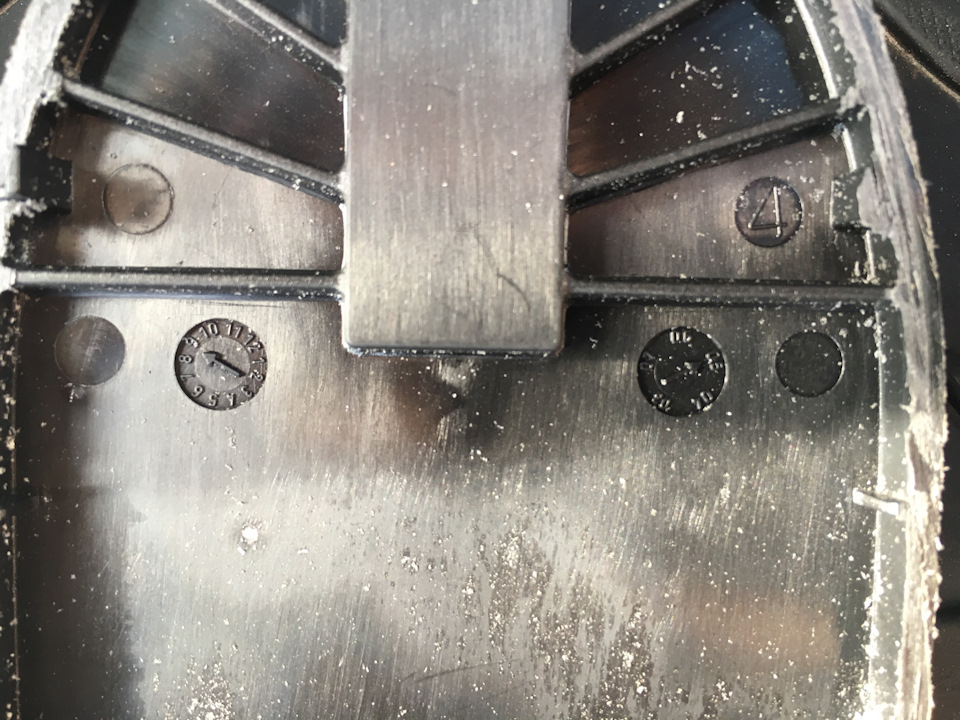

На самом корпусе даты производства не нашел, а вот, когда отпилил заднюю крышку, на ней изнутри увидел маркировку даты — сентябрь 2005 года.
Сирену брал б/у, видимо свое отжила. Да, батарейки на контакты дали окись, но только на те, которыми сами крепились, в остальном плата без видимых повреждений. А так как я не электронщик, найти причину даже не пытался.
В закладках была сирена на Алиэкспресс, но больно подскочили цены на нее.
Поэтому стал искать на Авито, причем цель найти дешевле и на вид поприличнее. Ну а разброс цен на Авито на б/у сами знаете, от нормальных до таких, как будто часть космического корабля покупаешь.

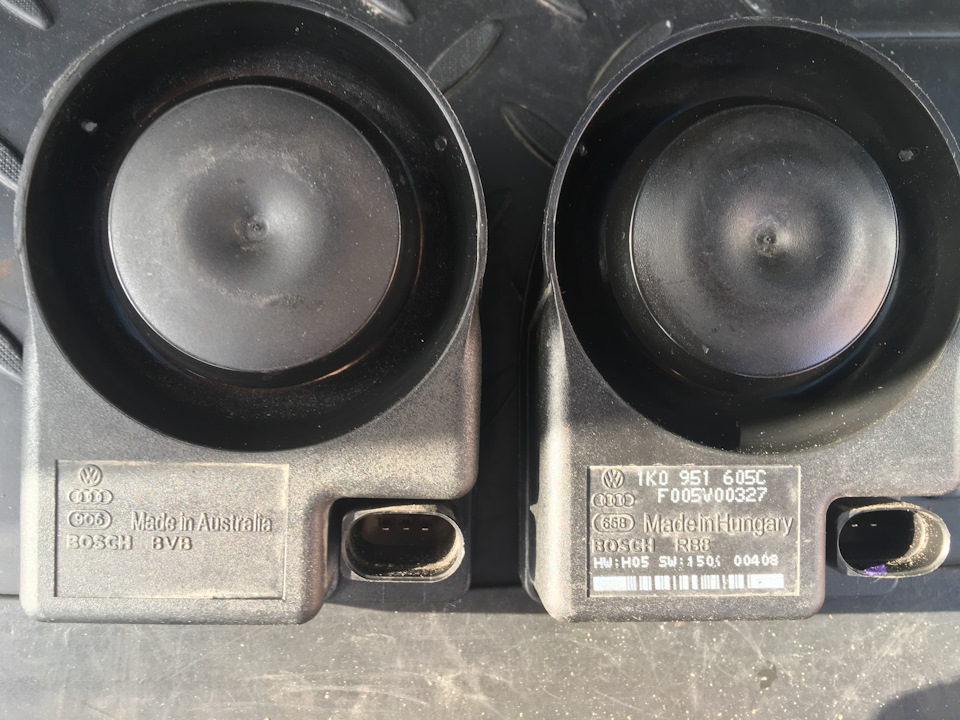

Получилось, что нашел, как хотел, надписи целы, страна производства другая, ценник в 700 рублей просто сказка.
Довольно быстро пришла сирена ко мне, спасибо разборке, отправили в тот же день.
Ну а когда доставал установленную из штатного места и прочитав пост Brazzzlavets о переносе сирены в подкапотку, тоже решил туда ее вынести, ибо если что не так, опять снимать дворники, ковыряться с блоком предохранителей и реле не хотел.
Закрепил к винту крепления посадочного места фары.
Проверил — работает, потер ошибки. Заметил, что по старой сирене висела ошибка «сбой изоляции цепи» именно по сирене еще при первоначальной установке, но работала нормально. По этой сирене ошибок нет.
Разборку могу рекомендовать, ценник адекватный, отвечают быстро, отправляют молниеносно.
Всем мир!
Автомобильная mp3 сирена, научи свой автомобиль разговаривать.
Вот как и мечтал собрал и установил себе музыкальную сирену на свой авто), всегда хотел чтобы голос машины был узнаваем из многих сигналок. Вот немного описания сирены моей, это альтернативная замена обычной шеститональной сирены от сигнализации установленной практически в каждом автомобиле.
В итоге вы получаете индивидуальные звуки вашего автомобиля, записанные в стандартной библиотеке звуков. А также вы сами можете пополнить или заменить любой звук на ваш. Все звуки хранятся на microSD карте, установленной внутри сирены. Вот пример одного из вариантов звукового оформления: при постановки под охрану — 1-й звук например будет звучать фраза «автомобиль под охраной», при снятии с охраны — 2-й звук «автомобиль снят с охраны» 3-й звук «было срабатывание датчика удара в ваше отсутствие» итд, а при срабатывании сигнализации можете записать любой звук или мелодию, что выделит ваш автомобиль из множества других авто.
А так же есть функция подключения 2-х дополнительных кнопок, для включения своего записанного спец сигнала (например крякалка милицейская и сирена).
Дополнительно предусмотрен вход для подключения заднего хода автомобиля. При подключении к лампе заднего хода, сирена будет произносить например «Моя машина едет назад», или любой записанный вами звук или мелодию, до окончания включенного заднего хода.
Для поиска не верно записанного файла или не установленной micro SD итд., есть встроенная диагностика ошибок.
Подключение не вызовет у Вас трудностей, так как подключается на то же место где была старая сирена.
Отличия от других производителей:
1 — Четыре входа, для реализации любых потребностей пользователя.
2 — Усилитель мощности на полевых ключах с драйвером управления (не греется и соответственно не требуется охлаждение)
3 — Маленький ток потребления в дежурном режиме менее 1 мА (не разрядит Вам аккумулятор)
4 — SD карта находится внутри корпуса сирены (не боится попадания влаги, грязи итд)
5 — Звук качественный, чистый, громкий. (Не как у пьяной бабушки))
6 — Встроенная система диагностики ошибок.
7 — Заводское производство печатных плат.
Аналогов нет, так, как это индивидуальная моя разработка. Звук чистый, качественный и самый громкий, применена схема усилителя на полевых ключах с драйвером управления, нет радиаторов громоздких, охлаждение не требуется, флэшка внутри надежно защищена от пыли и влаги в подкапотном пространстве.) Тестирование завершено, работает стабильно без сбоев. Видео выложу позже.
Быстрая смена звуков сигнализаций aka Говорящая FLASH сирена. RESTYLING 4
Привет всем.))
В не угоду конкурентам и COPY/PASTEрам, выпускаю очередное обновление, RESTYLING 4 своего авторского проекта.
В этом блоге друзья, я расскажу вам не только о функциональных обновлениях прошивки, «железе» изделия, с помощью какого программного обеспечения происходит разработка и тестирование прошивки.
В виду участившихся фактах мошенничества через интернет, затрону так же тему COPY/PASTEрства. Расскажу кто это такие COPY/PASTEры, почему их так все не любят и чего можно ожидать, от общения с ними. Дам несколько советов как вовремя распознать хитрого COPY/PASTEра и как не попасться на обман.
Прочитайте пожалуйста весь блог до конца, это позволит защититься от мошенников!
Назначение данного девайса, менять стандартные пиканья и однообразный, одинаковый у всех звук сирены, на свои собственные уникальные звуки, тем самым выделить, персонализировать своё авто.)))
Что он может. Его технические параметры и конструктивные достоинства.
Позволяет дешифровать 10 импульсов (включительно) от сигнализации, плюс постоянный уровень.
Это позволяет заменить такие эксплуатационные звуки сигнализации как:
* Звук постановки на сигнализацию.
* Звук снятия с сигнализации.
* Звук постановки на сигнализацию если открыта дверь, капот или багажник (если при постановке в режим охраны, активен какой либо из датчиков, возникает отдельное событие с отдельным звуком для него).
* Звук снятия с охраны, было срабатывание сирены (если за ваше отсутствие, была попытка проникновения в авто, что вызвало срабатывание сирены, тогда при снятии с охраны, возникает отдельное событие с отдельным звуком для него).
* Звук датчика удара (шок сенсора).
* Звук сирены (режима паника).
* Звук поиска автомобиля.
* Звуки 7ми, 8ми, 9ти, 10ти импульсных событий (если сигнализация поддерживает расширенные импульсные события, так же можно заменить звуки этих событий, для каждого события свой отдельный звук).
Так же имеется, отдельный, не зависимый от сигнализации PRO канал, звуки которого, тоже можно менять заменой WAV файлов.
* Звук короткого уровня BIBIKA PRO канал (звук воспроизводится полностью).
* Звук постоянного уровня BIBIKA PRO канал (звук воспроизводится пока есть сигнал).
Все звуки представляют собой WAV файлы, форматом 8/16 bit, mono/stereo, частота дискретизации до 48 кГц. Windows PCM.
Если в слоте нет microSD карточки, тогда работа автоматически переключается на штатный режим работы и сирена работает как штатная многотональная.
Так же если отсутствуют файлы для отдельных событий или формат звуков при замене был перепутан, они тоже автоматически заменяются штатными звуками.
Расскажу более подробно как это работает. Звуки штатной сигнализации (пиканья и сама многотональная сирена) вшиты в сам контроллер на уровне прошивки, и не нуждаются для воспроизведении в наличие microSD карты в слоте.
Таким образом, без FLASH карты сирена полностью работоспособна и её работа и звуки полностью такие же как у штатной. Если же мы вставляем в слот FLASH карту, тогда звуки берется с карточки и заменяют собой штатные из прошивки.
Это очень удобно при замене звуков. Так как слот находится снаружи сирены а FLASH карта представляет собой обычную microSD карточку, появляется возможность, менять звуки одним кликом хоть с домашнего ПК, хоть с обычного мобильного телефона, смартфона, плеера, ноутбука, планшета, фотоаппарата, да вообще с чего угодно, где есть слот для microSD карточки. При этом АВТОМОБИЛЬ НАХОДИТСЯ ВСЕГДА ПОД ОХРАНОЙ!
Так же это удобно если возникнет необходимость в настройке сигнализации. Так как настройка сигнализаций (ВКЛ/ВЫКЛ функций) осуществляется посредством нажатий сервисной кнопки valet и подсчёта количества пиков, то для настройки достаточно будет просто извлечь microSD карту из слота и можно начинать настройку сигнализации. Во время настройки сигнализации, все пики будут воспроизводиться.
Системы защиты.
В устройстве используется, мощный 22х Ватный НЧ усилитель, марки PHILIPS. Этот фирменный усилитель, сам по себе имеет температурную систему защиты и защиту от замыканий в нагрузке. Что благотворно сказывается на защите звукового канала, так и на комплексной защите в целом.
Так как усилитель двух канальный 2x22W а используется всего один канал, то есть перспектива развития звукового канала. Всегда можно подключить его к чему либо ещё или использовать как резервный. По сути это два отдельных, независимых друг от друга усилителя в одном корпусе.
Так же в устройстве реализована так называемая защита от переплюсовки!
Переплюсовка это такое явление, когда при подключении, случайно путаешь провода и подключаешь их не так как надо. При этом если нет защиты от переплюсовки, можно испортить как само устройство так и то к чему вы его подключаете.
Хочу вас обрадовать, здесь реализована в полном объёме, такая защита. Можно не боятся неправильного подключения девайса. Невозможно испортить, как саму сирену не правильным подключение, так и нельзя причинить вред электрике, электронике автомобиля.
Данное изделие обладает ещё одной системой защиты. Эта система защиты заключается в том, что когда сирена молчит и не воспроизводит звуков, тогда она полностью отключена от питания и электрике авто. Выключено всё. microSD карта, усилитель НЧ и даже сам контроллер полностью обесточен.
Мощность, громкость, токи потребления.
Как уже упоминалось в обзоре. Применён фирменный усилитель марки PHILIPS мощностью 22W что является гарантией мощного, качественного звука. Штатные сирены имеют мощность 15W и меньше, поэтому их мощность уступает на порядок мощности 22х ватного усилителя промышленного производства.
Пока сирена молчит дежурного тока она не потребляет совсем (0ma) так как плата и вся периферия полностью обесточена.
Оригинальное изделие основано на AVR контроллере, семейства Attiny85. Моего многолетнего опыта работы с контроллерами и программированием в различных средах разработки, достаточно для того чтоб реализовать весь функционал в таком просто чипе. Что говорит о моём профессионализме, о эффективности кода и используемых ресурсах.
Всем кто заинтересовался моим проектом, могу выслать почтой, готовую платку для самостоятельной переделки штатного колокола. Для тех кто не дружит с электроникой ((( могу прислать полностью мною переделанную и готовую к установке сирену.
Так же в конце блога, есть ссылка на FULL FREEWARE версию для смены штатного звука сирены.
Если же у вас возникли какие либо вопросы или пожелания в дальнейшем развитии проекта. Спрашивайте, задавайте их через комментарии в блоге, через личные сообщения или через почту.
ZiperRZN2 на DRIVE2
Группа vk
ZiperRZN@gmail.com (vip.rzn62@gmail.com)
Мне важно знать ваше мнение.
КОММЕНТ К ФОТОЧКЕ:
Платка простейшая, каждый сможет её изготовить себе без проблем.
Каждая платка залуживается сплавом РОЗЕ, после монтажа деталей, покрывается тремя слоями, специальным защитным лаком для плат.
Если вы беседуйте с COPY/PASTEрами, то они обязательно скажут вам свой главный козырь. Что у них заводская плата.))) Поясню просто у них не только знаний как у первокурсника ТЕХ. училища, но видимо ещё и руки растут не из того места.)) Поэтому они вынужденны заказывать себе платы у китайцев! В этом нет ничего сложного. Это не сложней чем купить коробку карандашей разноцветных на ебее!))) Просто заполняем форму на сайте, прикладываем файл печатной платы, какую надо изготовить, выбираем какой цвет лака будет, оплачиваем и всё! После того как их сделают, отправят почтой.
Музыкальная сирена версия V3.3, все еще c USB))
Здравствуйте, граждане сочувствующие и примкнувшие.))
Хотим поделиться последними новостями. Их у нас не много, но они все-таки есть!
Итак, после очередного редизайна музыкальной сирены (по прежнему все усилия направлены на удешевление производства и наращивании функционала), мы готовы показать миру версию сирены, которую запустили наконец в производство. Немного о характеристиках и функционале:
Музыкальная автосирена с USB доступом к банку мелодий версии V.3.3
1.Назначение мелодий на определенные события.
2. Формат мелодий WAV 8000-48000 Hz Mono 8bit.
3. Хранение мелодий на microSD карте объемом до 32Гб FAT32.
4.Три программируемых входа.
5. Доступ к аудиофайлам, хранящимся на microsd SD карте, с помощью стандартного кабельного соединения USB входа сирены и ПК.
6. Обновляемое программное обеспечение (так же через USB порт).
Подходит к любой автомобильной сигнализации.
Мы постарались сделать модуль еще компактней, для возможности установки модуля в любую штатную сирену. Понизили энергопотребление в «спящем» режиме. Применили современный усилитель класса «D» ( привет мистер имярек ).
Рабочее напряжение питания 8-16 вольт.
На тестовых испытаниях, после часа непрерывной работы нагрев устройства достигал 40 градусов по Цельсию при 25 градусах окружающей среды.
Ниже предлагаем ознакомиться с внешним видом модуля и небольшим видео работы модуля версии V3.3
Плата изготовлена по 4-х слойной топологии с разделением сигнальных и питающих цепей.
