Диагностика авто через ноутбук своими руками
Авто Приват
Диагностика авто по ноутбуку: как это сделать своими руками?
Профи обычно советуют для новичков диагностический сканер стандартного исполнения «Smart Scan Tool», т. к. с другими вариантами могут быть всяческие проблемы – от модельной несовместимости до возможности серьезного расстройства электронной системы машины.
Привет всем посетителям моего автоблога!
Сегодня я познакомлю вас с такой замечательной и сверхполезной вещью, как диагностика авто через ноутбук своими руками.
Ведь для немалой части автомобилистов услуги СТО, включая компьютерную диагностику, являются недешевым сервисом, бьющим по карману. И тут владение навыками самостоятельной диагностики авто, даже самого поверхностного уровня, позволяет существенно сэкономить свои затраты.
Более того, с набором опыта, даже обычному автолюбителю вполне по силам освоить профессиональные уровни диагностики и, при желании, даже неплохо зарабатывать на этом.
Чтобы начать, наиболее оптимально будет освоить автодиагностику посредством обычного ноутбука и какого-либо простого, недорогого, но надежного, и, главное, универсального сканера. В этом обзоре я предлагаю вам базовые понятия для начальной ориентации в данной области автодела.
Компьютерная диагностика
Немного истории
Компьютерная диагностика автомобилей имеет уже вполне солидную историю, превышающую 35-и летний период: в 1980 г. «Дженерал Моторс» на коммерческой основе внедрила в технологию производства диагностический интерфейс ALDL для отслеживания состояния всех систем автомобиля, а также протокол ECM, применявшийся для диагност-тестов управляющих модулей двигательного агрегата.
Cadillac Fleetwood 9th generation. Взял тут: drive2.ru/r/cadillac/935054/
В начале 90-х в Соединенных Штатах был создан универсальный диагностический протокол для автотранспорта, использующийся по сей день: OBD (On Board Diagnostic – диагностика бортового оборудования), и с 1996 г. его усовершенствованная версия OBD-2 стала технологически обязательной для машин США и Канады.
С 2000 г. европейский вариант этого протокола (EOBD), Директивой ЕС (98/69) был внедрен в производимые и продающиеся авто Евросоюза на обязательной основе для бензинового транспорта, а с 2004 г. для дизельного.
Собственную версию протокола (JOBD) в 2003 г. для всех своих машин внедрила и Япония.
То есть, сейчас, обобщенно говоря, подавляющая часть даже очень возрастных авто (до 20-и лет) адаптированы к системе компьютерной диагностики. А по указанным историческим вехам вы можете предполагать наличие или отсутствие данной адаптации в той или иной конкретной машине.
Электронный блок управления
Современный автотранспорт оснащается электронным мозгом, который объединяет диагностические датчики и модули управления всех систем и подсистем машины, посредством которых можно отслеживать текущее состояние, делать прогнозы работоспособности, регулировать различные технические параметры и устранять некоторые неполадки.
Называется такой центр ЭБУ (электронный блок управления) и для техмониторинга или внесения каких-либо изменений и исправлений в автосистему к нему подключается внешний диагностический интерфейс.
Что он из себя представляет?
Обычно это связка из специального контроллера (спецификатора протокола OBD-2), какого-либо процессора для обработки данных, специального софта и средств соединения всего этого. Сейчас я объясню вам более русским языком что тут к чему, представив общую принципиальную схему:
Эта информация дала вам самое общее представление о принципах компьютерной диагностики. Теперь можно разобраться в ней более детально.
Возможности диагностики
Функционально компьютерная диагностика проводит электронную инспекцию систем автомашины и выводит полученные данные в виде графических показателей, а также в виде кодов ошибок, с помощью чего можно исправлять поломки или предупреждать их.
Даже на начальном уровне овладения навыками компьютерной диагностики вам, кроме прочего, будет доступно:
Конечно, даже для такого короткого списка возможностей автомобилисту нужны некоторые базовые навыки:
Однако, даже если ваши знания совсем небольшие, то все равно вы получите много ценных и понятных любому водителю сведений просто из графических показателей программ. Причем все это можно проделывать совершенно бесплатно в любое время и любом месте, оперативно реагируя в соответствии с полученными данными.
Самостоятельная диагностика авто через ноутбук
Что вам понадобится для диагностики
Теперь давайте рассмотрим то, что вам понадобится для компьютерной диагностики.
Список примерно следующий:
Статья в тему: Какой диагностический сканер выбрать для авто и не пожалеть?
Для быстрой экспресс-проверки систем машины в походных условиях более прост и удобен смартфон, а не ноутбук, но только последний позволит водителю овладеть диагностикой на серьезном уровне, с возможностью установки в дальнейшем профессионального диагностического софта.

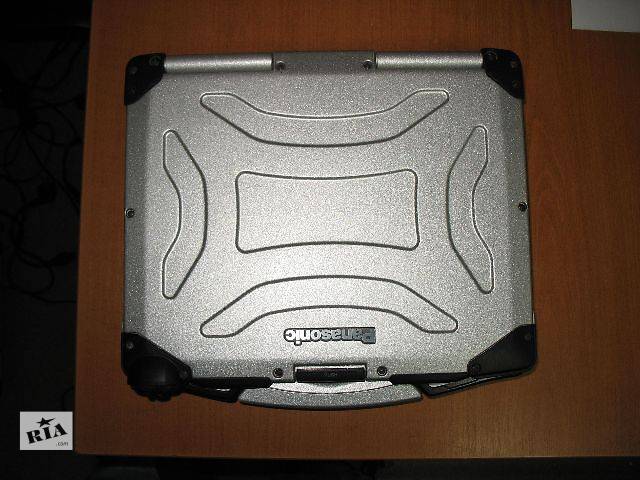

Требований для самого ноутбука никаких особенных нет, кроме желательного наличия стандартного COM-порта (гнезда разъема RS-232 под дата-кабель) и какого-либо блока беспроводного доступа – лучше всего для этого подходит Bluetooth, а не Wi-Fi, т. к. именно блютуз-доступ имеют большинство популярных сканеров-адаптеров.
Конечно, проверять машину можно и по стационарному ПК, но ноутбук позволяет делать это в ходу, и он просто более удобен как небольшое, но мощное и самодостаточное устройство.
Если в вашем ноутбуке чего-то нет: COM-порта или Bluetooth/Wi-Fi, то проблему решат переходники, а также внешние беспроводные модули. Тут я посоветую не экономить на Bluetooth-адаптере и выбирать устройство из среднеценового сегмента, т. к. бюджетные модели маломощны и часто отказываются видеть сопрягаемые устройства.
Сканер-адаптер имеет вид небольшого штекерного прибора, заключающего в себе основную чип-схему, а также блоки разъемов, передачи данных, сигнальную и иногда управляющую панель.
Сканер адаптирует потоки информации от бортового компьютера для их передачи в обычный, где она обрабатывается и выводится в читабельном виде.
Адаптеры бывают разные: некоторые, обычно это профессиональные или полупрофессиональные сервисные и дилерские сканеры, умеют работать только с какими-то конкретными марками авто. К примеру, сканер «Вася-Диагност» (с юмором разработчики оказались ;-)) предназначен только для машин концерна «VAG».
Но нам более интересны мультимарочные адаптеры, умеющие работать с множеством марок авто. Тут несомненное первенство, как по универсальности, так и по соотношению цены/качества, держит уже упоминавшийся мной OBD-сканер «Smart Scan Tool», основу которого составляет чип-схема ELM323/327.
Данный OBD-сканер адаптирован под практически все современные автомобили, возрастом до 20-и лет (начиная от 1996 г. выпуска). «Smart Scan Tool» продается по цене в районе 30 долларов и дает возможность ведения мониторинга в реальном времени со всех датчиков, фиксирования и исправления ошибок, а также настройки под себя всей системы машины.
На этом видео вы можете посмотреть работу с OBD-сканером ELM-327:
Программное обеспечение обычно поставляется вместе с адаптером, но его можно скачать и в интернете.
Функционал программ может быть очень разный. Вот некоторая часть того, что есть в большинстве приложений, для общего представления:
Как я уже говорил, подобных программ множество.
Вот те, которые снискали у автомобилистов наибольшую популярность:
Как диагностировать машину через ноутбук
Все, что необходимо для компьютерной проверки вы уже знаете. Теперь осталось описать саму процедуру.
Вот, что вам нужно делать пошагово:
Сама проверка по базовым параметрам ни у кого не вызовет затруднений, особенно при использовании OBD-сканера ELM327, но для более глубокой диагностики нужно хорошо изучить возможности программы-автодиагноста и набрать некоторый опыт.
Полезные советы
Заключение
Прочитав данную ознакомительную статью, вы поняли, что эра простого механического транспорта подходит к своему закату и без компьютерной диагностики полноценное техобслуживание автомобиля невозможно. Хорошая новость тут в том, что подобную проверку практически любой водитель имеет возможность сделать самостоятельно, экономя свои деньги и время.
Может кто-то уже освоил самостоятельную диагностику автомобиля через ноутбук и имеет какой-то практический опыт? Тогда это можно выложить в комментариях блога, за что посетители, уверен, будут признательны автору.
На этом я с вами прощаюсь до следующих публикаций. Не игнорируйте удобство подписки на блог – с ней вы не пропустите важных и интересных статей. Жмите социальные кнопки: хорошей информации в сети много не бывает, кто-то за нее вам обязательно будет благодарен.
Как сделать диагностику автомобиля самому
Все большее количество автолюбителей в ремкомплект включают различные приборы для диагностики своего автомобиля. Это позволяет сэкономить время и деньги на дорогостоящие ремонты, увереннее чувствовать себя за рулем во время дальних путешествий.
Особенно важно правильно выбрать тип диагностического устройства, освоить методику компьютерной диагностики и применения ее результатов.
Что такое компьютерная диагностика транспортного средства
Компьютерная диагностика автомобиля предполагает подключение к ТС через определенный интерфейс персонального компьютера и последующее определение неисправного узла.
Попробуем по частям рассмотреть предыдущее определение.
Автомобиль
Современный автомобиль это не только колеса, кузов, двигатель и другие механические части. С точки зрения электрика – это сложный электронный комплекс оборудования.
Если разбить все электрооборудование автомобиля на отдельные элементы, оно включает:
По существу, каждый их этих блоков представляет микрокомпьютер, в котором есть датчики и исполнительные устройства. Например, в блоке управления двигателем есть датчики коленвала, распредвала, расходомер и другие. В качестве исполнительных устройств – инжекторы, регулятор холостого хода и прочие. Управление ведется непосредственно блоком управления конкретного механизма.
Все блоки связаны между собой шиной данных, которая осуществляет согласованную работу узлов автомобиля.
Каждый из блоков имеет подключение к диагностическому разъему. По нему можно:
Собственно это и оборудование для диагностики. Оно включает:
Обычно для самостоятельной диагностики автомобилей используют ноутбуки, планшеты, смартфоны (не следует забывать, что современный телефон это тот же персональный компьютер).
В некоторых профессиональных и полупрофессиональных приборах для диагностики интерфейс и компьютер совмещены в отдельный блок.
Компьютерная диагностика авто выполняет следующие функции:
Как выбирать приборы для диагностики автомобилей своими руками
При выборе приборов для самостоятельной диагностики автомобилей следует руководствоваться следующими соображениями:
1. Маркой автомобиля, который вы хотите обслуживать.
Автомобили до 2000-го года выпуска подключаются к OBD-разъему только через переходник, если подключаются вообще.
В автомобилях 2000-2005 г.в. возможна неполная диагностика, нет смысла покупать навороченную диагностику.
Если вы планируете производить компьютерную диагностику для нескольких автомобилей, следует остановить выбор на универсальном приборе. В сопроводительной документации диагностических устройств обычно указывается, для каких автомобилей они предназначены. Есть одномарочные (обычно дилерские) приборы для диагностики автомобилей.
Очень профессиональное, простое в пользовании и недорогое диагностическое устройство автомобилей VAG-группы (AUDI, VW, SEAT, SKODA), в русской версии именуемое «Вася диагност».
2. Уровнем своей компетентности.
Нет смысла покупать оборудование для диагностики автомобилей через компьютер, если у вас нет ноутбука. В этом случае можно приобрести адаптер для Android или диагностику со встроенным дисплеем.
Также не рационально приобретать профессиональный Launch, если не умеете заниматься перепрошивкой, а то таких бед можно натворить!
3. Решаемыми задачами.
Если вы планируете проводить диагностику автомобиля своими руками с помощью смартфона в качестве тестера для определения неисправного узла в процессе эксплуатации, возможно, вам подойдет простенький ELM327 адаптер:
Если вы решили регулярно заниматься ремонтом своего и соседских авто, лучше приобрести AUTOCOM.
Что нужно для диагностики автомобиля через ноутбук или смартфон
После того, как вы определились с выбором и приобрели прибор для диагностики автомобилей своими руками, необходимо установить программное обеспечение.
Не всегда это просто. Следует четко следовать прилагаемым к устройству инструкциям. Бывает, после неграмотной установки обеспечения, даже деинсталлировав программу и почистив реестры, заново на этот диск она уже «не ляжет».
При проведении компьютерной диагностики автомобиля крайне желательно иметь простой мультиметр (тестер). Если диагностика показала на неисправность какого-то узла, не надо сразу спешить покупать новый. Возможно, есть обычный обрыв электропроводки, идущей к нему.
Для того, чтобы полностью владеть информацией об автомобиле, необходимо иметь принципиальную электрическую схему. Ее можно найти в руководстве по ремонту и эксплуатации конкретного автомобиля.
Также есть компьютерные программы, в которых содержаться такие данные. Наиболее популярные – AUTODATA, TOLERANCE, ELSA. Их также желательно установить на компьютер, если есть определенные знания в электротехнике.
Если вы приобрели автосканер для диагностики авто с помощью смартфона на базе Android, также необходима установка программного обеспечения. Для ELM327 это условно бесплатная программа TORQUE.
Для других диагностических устройств программы можно скачать на официальных сайтах.
Но не попадитесь на удочку! На китайских сайтах продаются полупрофессиональные LAUNCH LITE по смешным ценам. А вот чтобы активировать программу необходимо заплатить совсем несмешную цену, а потом еще и платить абонплату. К тому же, проверьте достаточно ли программной мощности вашего смартфона для работы с таким программным обеспечением.
Порядок выполнения диагностики
В-принципе, общий порядок проведения самостоятельной компьютерной диагностики автомобиля с помощью ноутбука или смартфона на Android одинаковый. Есть лишь некоторые технические отличия, связанные с сопряжением устройств.
Через ноутбук
1. Подключение автомобиля к прибору для диагностики
Диагностический разъем в автомобилях после 2005 г.в. расположен в районе досягаемости водителя в салоне. В 80% случаев это возле его левого колена. Если его там нет, можно посмотреть под рулем, под пепельницей, в районе центральной консоли. Самый надежный способ поиска – «погуглить» в Интернете где он спрятался.
Хуже обстоит дело, если у вас автомобиль до 2000-х годов выпуска. Тогда разъем будет, скорее всего, под капотом. Причем он будет не OBD-II. В таком случае придется покупать специальный переходник. Стоит он в районе 1000 рублей.
Далее подключаем OBD-кабель к диагностическому устройству. Устройство подключаем через USB-разъем к ноутбуку.
2. Программное соединение
Загружаем диагностическую программу на ноутбуке. За исключением ELM327, каждое диагностическое устройство имеет собственное программное обеспечение. Но общий принцип работы всех программ един. Их за пару минут может освоить любой школьник, особенно если оно русифицировано.
На первом этапе выбирается марка транспортного средства, год выпуска.
Для проведения OBD-диагностики двигателя этот пункт можно пропустить. Затем запускается сканирование ошибок.
3. Считывание ошибок
В процессе считывания ошибок, как правило, на диагностическом устройстве будет моргать светодиод.
Самый неприятный момент – программа выдала сообщение «Нет связи с автомобилем».
Проверьте качество всех кабельных соединений и снова запустите диагностику. Если сообщение выдано вторично, тогда необходимо выполнить контроль напряжения бортовой сети автомобиля, проверить все предохранители, в первую очередь расположенные под капотом.
Предохранители следует проверять в вынутом с гнезда состоянии и не на просвет, а с помощью прозвонки мультиметром.
Если соединение прошло успешно, то появляется сообщение о кодах ошибок. Большинство диагностик сразу приводит их расшифровку. Их необходимо сразу переписать на лист бумаги.
Ошибки делятся на две категории: действующие и переменные. Переменные это те, которых сейчас нет, но когда-то появлялись, возможно, вы меняли датчик без отключения зажигания или был сбой по питанию.
После удаления ошибок переменные ошибки удаляются, остаются только постоянные.
Иногда все ошибки удаляются вообще, и автомобиль начинает жить нормальной жизнью. Это часто бывает с ошибками ABS. Но не спешите радоваться. Проедете километров 20 и они снова появятся.
Диагностика автомобиля с помощью смартфона
Основное отличие диагностики на смартфоне – процесс связи с устройством. Она осуществляется через Bluetooth или wi-fi канал. Поэтому необходимо на телефоне открыть этот канал связи, затем включить зажигание и запустить сканирование ошибок.
Видео — диагностика автомобиля своими руками с помощью смартфона:
Расшифровка кодов ошибок
Этот процесс обычно не вызывает труда. Если сканер самостоятельно не производит расшифровку, всю необходимую информацию можно найти в сети Интернет. OBD-коды выложены в тысячах первоисточников.
Специальные коды можно найти в поисковиках, введя в строке поиска, например, «код ошибки P1107 Citroen Xara 2 2003 2,0 HDI». Можно немного сократить в марке авто, но по двигателю информацию лучше дать полнее.
Вы получите много информации по расшифровке кода, она у всех будет одинаковая. А вот информация по методам устранения будет различная и не следует верить всем. В большинстве случаев она будет выложена в различных любительских блогах.
Есть профессиональные сайты и форумы автовладельцев, где можно найти полезную информацию по темам как провести диагностику автомобиля самому. Им можно доверять, но лучше лишний раз перепроверять найденную информацию.
Устранение ошибок
Это самый сложный этап. Еще раз повторимся: сразу не меняйте устройство, на которое показала ошибка. Еще хуже обстоит дело с ошибками по кузову.
Если у вас неисправен, например, задний правый поворот, то диагностика и выдаст «неисправность правого указателя поворотов». Так это и так ясно, и никакое стирание ошибок не заменит вылетевший предохранитель, лампочку или обрыв провода.
В первую очередь проверьте предохранители. Лучше проверять не все оптом, а конкретных узлов, на которые показала диагностика. Для этого можно найти схему предохранителей конкретного авто в интернете или в руководстве по эксплуатации.
Затем проверьте качество разъемов к конкретному устройству. Впрыскните в них силиконовую смазку, она выталкивает влагу.
Лучше всего, по схеме прозвонить, есть ли соединение, например, датчика коленвала с блоком управления двигателем. Опыт показывает, что в половине случаев основная причина неисправностей в электрике «нет контакта там, где он должен быть, и есть, где не должен».
Последний этап — проверка характеристик самого датчика. Это можно сделать с помощью мультиметра. Еще лучше с помощью оперативного контроля диагностического устройства.
В OBD режиме большинства диагностических устройств такая возможность имеется. Для этого вы заводите автомобиль, переходите к контролю конкретного узла, например, датчика температуры двигателя. Там появится график или показания температуры. При прогревании двигателя температура должна ползти вверх.
Если после всех проведенных процедур, все указывает на неисправность этого узла, приступаете к его замене. После замены обязательно необходимо вновь удалить ошибки.
После замены некоторых узлов требуется выполнение процедур привязки или позиционирования. Например, для регулятора положения дроссельной заслонки.
Более дорогие диагностические устройства это делают. Необходимо перейти в этот режим и в точности следовать всем инструкциям программы.
Дополнительные рекомендации
Советуем ознакомиться что означает контрактный двигатель и как его следует выбирать.
Перед покупкой б/у автомобиля следует проверить его в ГИБДД.
Видео — как провести диагностику автомобиля ВАЗ с помощью ноутбука и адаптера VAG KKL 409.1:
Проводим компьютерную автодиагностику самостоятельно: прогресс не стоит на месте
Все современные транспортные средства оборудуются различными электронными системами. Порой выявить неисправность того или иного узла просто невозможно без тщательной проверки автомобиля. Из этого материала вы узнаете, как осуществляется диагностика авто через ноутбук своими руками, что для этого необходимо и как все сделать правильно.
Перед тем, как сделать диагностику транспортного средства с помощью ноутбука, нужно разобраться в том, для чего же она нужна. Диагностика представляет собой процедуру, во время которой происходит считывание кодов ошибок на различных узлах транспортного средства. Благодаря современному софту и высокотехнологичному оборудованию можно диагностировать даже небольшие изменения в работе различных систем инжектора, ходовой части или трансмиссии. И это вполне можно сделать самостоятельно.
Компьютерная проверка систем авто
Сегодня компьютерная диагностика автомобиля своими руками часто производится автолюбителями для того, чтобы перенастроить блок управления. Это делается с целью улучшения работы различных агрегатов и механизмов транспортного средства.
Благодаря использованию современного ПО и дополнительных плагинов, автолюбитель может:
Так когда же нужно проводить самостоятельную диагностику инжектора или других систем через ноутбук?
В целом такой метод проверки электронных систем транспортного средства на наличие проблем является современным и эффективным. Ведь он позволяет точно определить все поломки и предотвратить возможные неисправности в будущем. С помощью такого метода автомобилист получает полную, а главное — достоверную информацию о состоянии всех узлов, механизмов и систем.
В каких конкретно случаях транспортное средство нуждается в проверке:
Необходимые инструменты и приборы для диагностики
Для того, чтобы компьютерная диагностика автомобиля своими руками дала результаты, нужно правильно к ней подготовиться. Сегодня приборов для тестирования автомобильных систем огромное множество. Это обусловлено тем, что каждое современное транспортное средство компьютеризировано и рано или поздно оно будет нуждаться в диагностике. Владельцу любого авто необходимо знать, где расположен диагностический разъем, обычно он находится под приборной панелью в районе руля (автор видео — al zh).
Для тестирования лучше применять сканер. Это устройство необходимо для того, чтобы связаться напрямую с блоком управления, а также считать комбинации ошибок. При помощи сканера можно снять все необходимые показания датчиков, а также систем управления транспортным средством. Благодаря сканеру можно сделать диагностику работоспособности исполнительных узлов. Сканер нужно найти в обязательном порядке, поскольку ни одна система не сможет протестировать себя с полной точностью.
Учтите, что к каждому транспортному средству необходим специальный адаптер. Вы можете приобрести универсальное устройство, которое можно будет использовать для разных марок авто.
Если сканера у вас нет, то можно обойтись и без него, что вам потребуется:
Устройства и ПО
Wifi или bluetooth адаптеры
Такие адаптеры можно подключить без шнура, поскольку они предназначаются для взаимодействия с ПК или мобильным телефоном. Благодаря адаптеру можно не только произвести диагностику транспортного средства, но и следить за работой всех электронных параметров в процессе езды.
Эксплуатация такого устройства довольно проста. Гаджет подключается к диагностическому разъему транспортного средства. Затем его необходимо синхронизировать с компьютером или смартфоном при помощи беспроводной сети wi-fi или bluetooth-соединения. После синхронизации на компьютере запускается программное обеспечение, дальнейшие действия осуществляются в соответствии с инструкцией (автор видео — Pro Polo).
В настоящее время автомобильный рынок предлагает огромный ассортимент в плане выбора адаптеров. По цене и качеству, начиная от китайских устройств и заканчивая оригиналами. При покупке адаптера необходимо подбирать его конкретно под свою модель авто, таким образом вы сможете получить более точные результаты во время проверки.
С помощью Android
В целом программ для диагностики машины с помощью мобильного устройства, работающего на платформе Android, достаточно, так что проблем с выбором у вас не возникнет. Как показывает практика, большинство наших автомобилистов используют утилиту Torque Pro. По отзывам можно судить о том, что она дает наиболее точные результаты при сканировании систем.
Что касается функционала этого ПО, то он достаточно широкий:
Помимо этого, программное обеспечение характеризуется удобным и понятным любому пользователю интерфейсом.
Через Windows Mobile или Java
В этом случае самым популярным приложением является Check-Engine. Помимо основного функционала, эта программа сразу же предлагает не только считать, но и расшифровать комбинации неисправностей. Когда ошибки будут исправлены, утилита позволит удалить их из памяти блока управления. Кроме того, программа даже будет давать подсказки пользователю, если нужно, можно будет сохранить отчет. При необходимости все коды ошибок можно будет сформировать в одно СМС-сообщение для отправки специалисту.
Рекомендации специалистов
Видео «Как диагностировать авто с помощью адаптера»
Диагностика автомобиля через ноутбук своими руками: адаптеры, программы, кабели
Андрей Гончаров | 09.10.2016 | Чем диагностируем? |
Компьютерная диагностика — сложный процесс. Его и сейчас очень многие предпочитают доверять исключительно специализированным СТО с соответствующим сканирующим оборудованием.
Автономные сканеры позволяют выявить все неисправности в электронных и механических системах автомобиля быстро и в полном объёме.
Проблема в стоимости услуги. Она высока и не всем доступна. Подобный сервис оказывали даже не все мастерские, занимающиеся ремонтом авто. Ремонт, таким образом, чаще всего осуществлялся по старинке — методом «научного тыка».
Ноу-хау современной компьютерной диагностики
Это доступность, возможность провести диагностику автомобиля своими руками.
В настоящее время сканирование изъянов в функционировании машины легко осуществить в условиях гаража перед серьёзным рейсом или просто — аварийной остановки на обочине. Например, в случае, если на панели приборов загорается окошечко «check engine».
Спецтехника не обязательна. Для выявления причины неполадки необходимы только определённые навыки, а также:
На выпускающихся в настоящее время моделях ВАЗ широк спрос на адаптеры (преобразователи уровней) серии KL с соединительным разъёмом USB. Они предназначены для состыковки ноутбука (или стационарного персонального компьютера) с каналами «К» или «L» ЭБУ (электронный блок управления).
Через адаптер производится диагностика автотехники и управление её функциями. Перед началом работы необходимо установить соответствующие программы для диагностики («софт») и драйвер для адаптации программ с компьютером.
Купить адаптер для диагностики лучше в виде уже смонтированного блока с портом USB для компьютера.
Модели адаптеров:
Практически все адаптеры поддерживают отечественные автомобили, выпускаемые с 1998-го года. Ассортимент моделей велик. Выбор зависит только от ваших пристрастий в технике и дохода.
Самый дешёвый адаптер на ВАЗ — ELM327. Чаще всего применяется универсальный адаптер — BM9213.
Конструкция адаптера:
Напряжение — 12 В (возможно подключение ноутбука от прикуривателя). Ток — 10 мА. Стабилизатор напряжения для К-линии — 5 В и 12 В. ЭБУ — модели ВАЗ «Январь-4», «Январь-5».
Интерфейс для K-line — ISO-9141. Интерфейс для L-line — ALDL.
Адаптер также можно подключить к «L-линии» ЭБУ автомобилей иностранного производства.
Основные различия модификаций:
Купить кабель для диагностики легче всего в интернет-магазинах. В обычных магазинах, реализующих автозапчасти, аксессуары подобного рода автомобилей встречаются редко.
Программы для диагностики автомобилей ВАЗ
В связи с тем, что их много, назовём несколько самых распространённых и продвинутых:
Все указанные программы работают с блоками Bosch.
Как провести диагностику автомобиля ВАЗ с помощью ноутбука:
Параметры диагностики для инжекторных двигателей ВАЗ
На что обратить внимание:
— датчик кислорода (АЦП ДМРВ); наличие износа канала; предельный износ — не более 1, 035 В;
— цикловой расход воздуха (мг/такт) для 8 клапанного двигателя и для 16 клапанного двигателя.
Объективные показатели
Факторы, определяющие корректность данных:
Таким образом, ясно, что выводы при диагностике того или другого автомобиля могут быть не всегда вполне адекватными сложившейся технической ситуации.
Хотя представление о неисправности и стоимости ремонта получить можно.
Как сделать диагностику автомобиля своими руками?
Не так уж и сложно. Особенно обладая качественным современным оборудованием.
Но никакая техника не заменяет знания и опыт. Полагаясь на себя целиком, не забывайте о профессионалах на специализированных СТО. Иногда сверяйтесь и с их данными. Если что-то не получается у самих, пользуйтесь их мастерством.
Ремонт — это всегда расходы. Автомобиль должен быть на ходу — вот что главное!
Андрей Гончаров, Эксперт рубрики «Ремонт двигателей»
Эксперт рубрики «Ремонт автомобилей»
Как сделать диагностику автомобиля самому
При обнаружении проблем в работе автомобиля, увеличенном расходе топлива или частых сбоях в системе нужно сделать диагностику элементов машины. Также она рекомендуется при длительных поездках, чтобы заранее определить возможные неприятности. Многие водители предпочитают обращаться в автосалоны, где мастер проведёт всю работу. Но можно сэкономить финансы, так как сделать диагностику автомобиля самому не составит большого труда.
Лучшие способы
Автосалоны используют для таких целей специальные технические приборы, которые позволяют собирать и систематизировать данные. Эта процедура достаточно недешёвая, ведь важно получить точные данные. Самому это можно без проблем сделать через ноутбук или смартфон, что позволяют специальные программы.
Большинство современных автомобилей оборудуются бортовым компьютером. Он позволяет не только автоматизировано управлять системой, но и применять диагностический режим. Вначале это был OBD-разъём, который использовался для специфических устройств проверки. Чуть позже его модернизировали до OBD-II — современного аналога, к которому можно подключать ноутбук.
С помощью анализа состояния машины через компьютер можно диагностировать каждый элемент системы. Точность будет такой же, как и в салоне, но такой процесс существенно сэкономит деньги.
Современные возможности
Сегодня сделать анализ работоспособности деталей машины можно и с помощью обычного телефона. На него устанавливаются специальные программы, а само устройство подсоединяется через профили Bluetooth и USB. Такой анализ позволяет:
Конечно, решить проблему без участия мастера не всегда возможно, но можно сделать сброс, чтобы улучшить состояние транспорта, или провести профилактические меры. Такая диагностика также способна предотвратить серьёзную поломку во время движения, ведь это может нести опасность для жизни.
С чего начать
Компьютерная диагностика автомобиля своими руками начинается с покупки адаптера. Для каждой модели и марки предусмотрено своё устройство. На рынке они также представлены в широком ценовом диапазоне. Нужно обращать внимание на стоимость и функциональные особенности, ведь от этого зависит качество аппарата. К примеру, программе Automatic нужен OBD-II адаптер.
После его покупки устройство подключается к специальному разъёму. Чаще всего он находится под рулевым колесом или на панели приборов. Подобная информация должна содержаться в паспорте транспортного средства. После подсоединения кабеля должен прозвучать сигнал или появиться индикация, которая уведомляет о правильном подключении.
Продолжить работу
Дальше необходимо установить специальное программное обеспечение. Сделать это можно через ноутбук или смартфон. Существует много приложений для подобных целей, которые отличаются функционалом и скоростью работы, а некоторые производители автопрома и сами их выпускают. Среди них выделяются Dash, Torque, Automatic и другие.
Их преимущества в том, что они показывают информацию в текущем времени. Это позволяет увидеть температуру двигателя, скорость движения или размер заряда в аккумуляторе. Также софт предоставляет информацию о текущем расположении транспортного средства на картах и ведёт собственную историю движения. Эти программы отличаются простотой и автоматизацией работы.
К недостаткам относят неполную совместимость со всеми кабелями. То есть водителю часто приходится самостоятельно искать кабель методом проб и ошибок. Также не всё программное обеспечение бесплатное. Полный функционал часто доступен за определённую сумму, но такие программы чаще всего поставляются с официальным кабелем.
Мониторинг
После того как адаптер диагностики подключён к системе, его нужно подсоединить через ноутбук или телефон. При запуске софта он проведёт короткую консультацию и приступит к работе. Собрать данные можно как во время поездки, так и в режиме простоя. После сбора данных будут сделаны выводы и предложены советы, что изменить в манере вождения или какая деталь машины требует срочного обслуживания.
Таким образом, можно узнать, как провести диагностику автомобиля через ноутбук или смартфон своими руками. Процесс не представляет особых трудностей, но способен уже на ранней стадии определить проблемы в системе транспорта. Это позволит не только получить данные о состоянии транспортного средства, но и поможет вовремя обратиться в сервисные службы или самостоятельно принять меры относительно ремонта.
Использование диагностики для автомобиля позволяет минимизировать риск поломки. Этим не надо пренебрегать, ведь с помощью самостоятельных проверок можно обнаружить проблему на ранней стадии и сделать ремонт.
