Вакуумное напыление (покрытие) деталей автомобиля

Обработка поверхностей деталей автомобилей методом вакуумного напыления позволяет усилить положительные характеристики изделий из различных материалов. Металлические детали автомобилей защищаются от коррозии, лучше проводят электричество, становятся более эстетичными внешне. Вакуумное напыление пластиковых изделий позволяет получить качественные и красивые детали из более легких и дешевых материалов. Это особенно актуально для автопромышленности, потому как вакуумная металлизация пластиковых комплектующих, например позволяет значительно снизить вес и повысить эсксплуатационные характеристики.

Технологические особенности процесса вакуумного напыления (покрытия) деталей автомобилей

Вакуумное напыление (покрытие) — перенесение элементов напыляемого материала с источника (зоны его переведения в газовую фазу) к плоскости детали исполняется согласно прямолинейным траекториям при вакууме 10-3 Па и ниже. Участь любой из крупиц напыляемого элемента при соударении с поверхностью детали находится в зависимости от ее энергии, температуры плоскости и хим сродства веществ оболочки и составляющих. Атомы либо молекулы, достигнувшие плоскости, имеют все шансы или отразиться от нее, или адсорбироваться и спустя определенный период времени, покинуть ее (десорбция), или адсорбироваться и формировать в плоскости поликонденсат (уплотнение). При высочайших энергиях крупиц, высокой температуре плоскости и небольшом хим сродстве, часть отображается поверхностью.

Температура плоскости детали, больше которой все частички отражаются с нее и оболочка не сформируется, именуется опасной температурой напыления вакуумного, её роль находится в зависимости от природы веществ оболочки и плоскости детали и от состояния плоскости. При весьма небольших струях испаримых частиц, в том числе и в случае если данные частички в плоскости адсорбируются, однако нечасто сталкиваются с иными подобными же частичками, они десорбируются и не могут формировать зачатков, т.е. оболочка никак не увеличивается. Опасной частотой струи испаримых элементов для переданной температуры плоскости именуется минимальная уплотненность, при которой частички конденсируются и образовывают пленку.

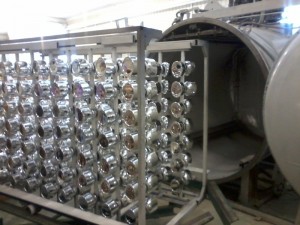

Этапы выполнения вакуумной металлизации автомобильных деталей

Напыление металла на поверхности изделий методом вакуумной металлизации производится по технологии, состоящей из нескольких этапов:

Надёжность и индивидуальный
подход к каждому клиенту

Наилучшее соотношение
цены и качества

Источник

Технология вакуумной обтяжки деталей авто

При необходимости изготовления дверной карты своими руками очень трудно повторить форму, но еще сложнее сделать ее заново из кожзаменителя. Но оказывается есть выход из сложной ситуации.

Если имеется повреждённая дверная карта, то она в дальнейшем послужит в качестве матрицы для формования нового изделия. Но нужно изготовить еще одно важное приспособление – это вакуумный термопресс. В качестве исполнительного механизма на подобном устройстве работает окружающий воздух. Атмосферное давление, согласно закону Паскаля действует в жидкостях и газах равномерно и во всех направлениях. Вот это свойство и позволит равномерно воздействовать на формуемый кожзаменитель.
Сам стол представляет собой короб подходящего размера, соизмеримый с картой двери. Его можно изготовить из фанеры и древесины. Внутри при изготовлении нужно тщательно промазать все стыки, чтобы предотвратить утечки воздуха наружу.

Также нужно на рабочей поверхности просверлить отверстия. Чем больше будет этих отверстий, тем лучше. Важно обеспечить прочность конструкции.
На поврежденной дверной карте необходимо исправить все имеющиеся дефекты. При этом не возбраняется использовать шпаклевку, устраняющую все повреждения. После шпатлевания нужно зачистить поверхность мелкой наждачной бумагой.

Dim lights Embed Embed this video on your site

Бывает и так, что устранить все дефекты невозможно. Тогда из фанеры или листа МДФ вырезают целый лист будущей дверной карты. Затем на ней выполняют имитацию будущих выпуклостей. Там, где потребуется создать вогнутую поверхность, с помощью лобзика вырезают отверстия заданной формы. Вогнутые части имеют определенные ограничения, поэтому внутри вырезанных отверстий устанавливают специальные пластины ограничители.

Перед началом работы на поверхности модели сверлят отверстия небольшого диаметра. Они нужны, чтобы будущий формовочный материал максимально повторил форму модели. Иногда нужно внутри установить небольшие каркасы. Их делают из проволоки. Задача каркаса, удержать заданную форму при внешнем давлении на нее.
Подготовив модель (поврежденная дверная карта или фанерная модель), ее натягивают на вакуумный стол. Кожзаменитель берут с некоторым запасом, так как нужно обеспечить полное накрывание вакуумного стола. С помощью прищепок и малярного скотча прижимают кожзаменитель к модели.

С помощью фена начинают прогрев кожзаменителя, затем включается и откачка воздуха. Ее выполняют, используя пылесос с центробежным вентилятором. Внутри стола образуется разряжение. Теперь атмосферное давление прижимает кожзаменитель к модели. Разогревая отдельные участки, добиваются полного повторения формы.
После прекращения работы с феном откачку продолжают до полного охлаждения формующего материала. Остается его только обрезать по контуру. Изделие готово.

Источник

Обтяжка деталей салона при помощи вакуумного стола

Хочу представить на суд сообщества технологию перетяжки кожзамом деталей салона при помощи вакуума. Вернее пониженного давления. До вакуума тут далеко. Собственно в видеоролике принцип действия понятен.
Это пока не окончательный результат. Просто часть экспериментов. Клей не использовался.
Кроме «торпеды» хорошо поддаются такой технологии и дверные карты. С центральным тоннелем надо промочится, но вчера получилось обтянуть таким образом центральный тоннель от Ланоса.

P.S. В продолжение темы свежее видео обтяжки кожзамом дверной карты Daewoo Lanos. Повторяюсь, что это только эксперементы.

Комментарии 61

Как свежее видео? Второй видеоролик древний, как мамонты. Куча комментариев на ютубе, мужик так и не рассказывает, что да как.

а где же коечный результат?

Извините конечно, но хренотень полнейшая. Где конечный результат, кому нужны резиновые панели, вместо резиновых панелей, стоимость пресса не оправдывается. Конечно просмотрами на трубе можно немного наковырять рублей, но не много ))) Никого не хотел обидеть, но не вижу перспективы )

после взыва подушек у перекупов данная услуга пользуется бешеным спросом.

Ни один перекуп не окупит покупку пресса )))

вакуумный стол собрать не так дорого. за месяц отобьется спокойно. а если еще и ценник им предложить, то как мухи слетятся. Единственная проблема это перекупы, которые будут по цене мозг высасывать. а так то идея имеет место для существования. Тем более кто ламинацией занимается, то у них насос вакуумный есть. на видео судя по звуку вообще пром пылесос какой то.

Извините конечно, но хренотень полнейшая. Где конечный результат, кому нужны резиновые панели, вместо резиновых панелей, стоимость пресса не оправдывается. Конечно просмотрами на трубе можно немного наковырять рублей, но не много ))) Никого не хотел обидеть, но не вижу перспективы )

Не поверите, но это не резина. Это мебельный кожзам. Есть некоторая эластичность, но только небольшая. Атмосферное давление это 1 кг на кв.см. На площадь торпеды давит несколько тонн. Растягивает что-угодно. Главное не сломать торпеду.

Источник

Вакуумное напыление «на коленке»

Вакуумное напыление (англ. physical vapor deposition, PVD; напыление конденсацией из паровой (газовой) фазы) — группа методов напыления покрытий (тонких плёнок) в вакууме, при которых покрытие получается путём прямой конденсации пара наносимого материала.

Различают следующие стадии вакуумного напыления:

Процесс используется для нанесения декоративных покрытий, например при производстве часов с позолотой и оправ для очков. Один из основных процессов микроэлектроники, где применяется для нанесения проводящих слоёв (металлизации). Вакуумное напыление используется для получения оптических покрытий: просветляющих, отражающих, фильтрующих.

Материалами для напыления служат мишени из различных материалов, металлов (титана, алюминия, вольфрама, молибдена, железа, никеля, меди, графита, хрома), их сплавов, соединений (SiO2,TiO2,Al2O3). В технологическую среду может быть добавлен химически активный газ, например, ацетилен (для покрытий, содержащих углерод); азот, кислород.

Химическая реакция на поверхности подложки активируется нагревом, либо ионизацией и диссоциацией газа той или иной формой газового разряда.

С помощью методов вакуумного напыления получают покрытия толщиной от нескольких ангстрем до нескольких десятков микрон, обычно после нанесения покрытия поверхность не требует дополнительной обработки.

Физическим вакуумом называется пространство, в котором отсутствуют частицы вещества, и установилось низшее энергетическое состояние. Однако в вакууме экспериментально обнаружены рождающиеся и тут же исчезающие виртуальные элементарные частицы, влияющие на протекающие физические процессы. В технике вакуумом называется состояние газа, при котором его давление ниже атмосферного. Количественной характеристикой вакуума служит абсолютное давление. Единицей измерения давления в системе СИ является 1 Па.

Когда говорят о вакууме с технической точки зрения, то речь идёт об использовании вакуума в широком диапазоне давлений – от атмосферного до 10 в минус 10 степени Па. Изменение давления на 15 порядков практически невозможно обеспечить при использовании лишь одного насоса, требуются комбинированные средства откачки, включающие в себя насосы различных типов и, следовательно, различные приборы для измерения давлений.

При большом различии в принципах действия и конструкциях, обусловленных многообразием требований к откачному оборудованию, во всех вакуумных насосах для откачки газа используют один из двух способов:

Рис. 1 Области действия вакуумных насосов (Источник картинки — №2, в списке источников, под этой статьёй)

В насосах объёмного типа откачка осуществляется за счёт периодического изменения объёма рабочей камеры.

Действие механических молекулярных насосов обусловлено переносом газа движущимися поверхностями твёрдого тела.

Пароструйные насосы осуществляют откачку путём сообщения молекулам откачиваемого газа дополнительной скорости, в направлении откачки непрерывно истекающей струи пара рабочей жидкости.

Сорбционные насосы осуществляют откачку газов за счёт их сорбции на поверхности или в объёме твёрдых тел.

Действие ионно-сорбционных насосов основано на удалении газов в виде ионов за счёт электрического поля и сорбции газов на охлаждённых поверхностях.

Криогенные насосы осуществляют откачку путём конденсации откачиваемых газов и паров на поверхностях, охлаждаёмых до сверхнизких (криогенных) температур. Разновидностями криогенных насосов являются конденсационные и криосорбционные насосы.

Но вернёмся к методу магнетронного распыления.
Магнетронное распыление — технология нанесения тонких плёнок на подложку с помощью катодного распыления мишени в плазме магнетронного разряда — диодного разряда в скрещённых полях. Технологические устройства, предназначенные для реализации этой технологии, называются магнетронными распылительными системами, или, сокращённо, магнетронами (не путать с вакуумными магнетронами — устройствами, предназначенными для генерации СВЧ-колебаний).

В свою очередь, магнетронным разрядом называют диодный газовый разряд в скрещённых полях (существует область пространства в разрядном объёме, где электрическое и магнитное поля ортогональны друг другу; силовые линии магнитного поля направлены поперёк линий тока):

Рис. 2 Принцип действия магнетронного распыления (Источник картинки: wikipedia.org)

Технологическое значение магнетронного распыления заключается в том, что бомбардирующие поверхность катода (мишени) ионы распыляют её. На этом эффекте основаны технологии магнетронного травления, а благодаря тому, что распылённое вещество мишени, осаждаясь на подложку, может формировать плотную плёнку наиболее широкое применение получило магнетронное напыление.

Несмотря на то что это всё может звучать для новичка достаточно непривычно и даже страшновато, тем не менее, реализация этого процесса является достаточно простой и доступной практически каждому.

Для освоения подобного процесса можно ознакомиться с рядом видео, где он показан на практике. Для электропитания установки, в основном используется эта или схожая схема, как на рисунке ниже. В ней, для простоты, удешевления и снижения силы тока — использованы обычные лампочки на 95 ватт:

Рис. 3 Простой вариант схемы питания магнетронного устройства (Источник картинки: youtube канал IRFC)

Если есть возможность применить ЛАТР, то схема будет выглядеть примерно так:

Рис. 4 Более универсальный вариант схемы питания магнетронного устройства (Источник картинки: youtube канал IRFC)

Метод позволяет любому энтузиасту прикоснуться к миру высоких технологий и получать достаточно удивительные результаты на дому, практически «на коленке», например, осуществлять хромирование — этот процесс может производиться, в частности, с помощью электрохимического способа, который заключается в использовании достаточно опасного реагента — хромового ангидрида, опасность которого заключается в его канцерогенных свойствах, и потребности сливания в канализацию достаточных количеств отработанной воды, что является явной проблемой, при коммерческом использовании, так как утилизация подобных отработанных вод будет стоить достаточно неплохих денег, если вообще удастся организовать этот процесс.

В отличие от электрохимического способа, магнетронное распыление очень интересно из-за отсутствия в процессе отработанных вод, потребности работы с канцерогенными химикатами.
На современных производствах таким способом хромируют даже достаточно крупные детали, среди которых можно перечислить такие, как: радиаторные решётки, автомобильные диски, другие крупногабаритные и малогабаритные детали:

Обработка «под золото» — ещё одно достаточно интересное применение. Оно заключается в нанесении нитрида титана, что позволяет придать изделиям износоустойчивость, а также красивый декоративный вид, «под золото»:

Рис. 5 Нанесение нитрида титана

Вообще, использование магнетронного распыления очень привлекательная технология, в целом ряде применений, и позволяет поистине раскрыть горизонты высоких технологий и науки для любого обычного обывателя, в частности, возможно прикоснуться к широко разрекламированному графену и поставить с ним ряд своих опытов, а может быть даже создать своё устройство, с применением данного материала!

Для магнетронного распыления графита и получения графена, достаточно в качестве катода использовать графит, а в качестве плазмообразующего газа — водород, который может быть легко получен с помощью электролитической установки, и подаваться непосредственно после генерации сразу в вакуумную камеру, после соответствующего осушения.

При создании плёнок вещества толщиной в микроны на рабочей поверхности, расход катода является достаточно незначительным (конкретные показатели найти не удалось, сужу по практическим опытам людей).

Это, в свою очередь, даёт нам возможность использовать в качестве катода достаточно интересные материалы, например, серебро. Это позволит нам наносить серебро тонким слоем на поверхность, например, тканей, что позволит проводить свои собственные работы в сфере бактерицидных материалов:

К слову сказать, для создания бактерицидных материалов не обязательно использовать серебро, во множестве применений бактерицидной направленности, нанесение медных покрытий является гораздо более предпочтительным, чем серебро, так как их бактерицидные свойства, в некоторых применениях, даже превосходят таковые у серебра! Например, несмотря на то, что со временем медные изделия покрываются некрасивыми окислами и разводами, изготовленные из неё дверные ручки или кухонная утварь, позволяют практически полностью уничтожать попадающие на их поверхности бактерии. В противовес этому, нержавеющая сталь не является бактерицидной, и прекрасно накапливает на себе толстые слои бактериальной плёнки (хотя, выглядит это всё красиво)!

Весьма любопытным применением магнетронного напыления является создание собственных катализаторов, для применения в разнообразных химических опытах (лично я прихожу просто в восторг от этого).

Например, мною было выявлено, что на одном известном китайском сайте, промышленной его версии (где продают станки, материалы, комплектующие и т.д.),- можно за достаточно небольшие деньги приобрести платиновую проволоку достаточной длины. Стоимость такого комплекта обойдётся в районе 3-4 тыс. руб. Далее, если использовать купленную проволоку в качестве катода, можно будет наносить платину на рабочую поверхность, что открывает просто широчайшие возможности по созданию разнообразных каталитических покрытий, при скромном расходе платины!

Некоторые энтузиасты, используя метод магнетронного распыления, умудряются даже создавать собственные самодельные полупроводниковые транзисторы!

И ещё одним любопытным применением (как уже было сказано выше) – является магнетронное травление.

Если поменять местами анод и катод (то есть, обрабатываемую заготовку крепить не на анод, а на катод) — то становится доступным ещё одно применение: магнетронное травление заготовки!

Подводя итог, можно сказать, что применение магнетронного распыления позволяет весьма плотно работать в сфере высоких технологий и проводить опыты, которые ранее казались вам совершенно нереальными и посильными только крупным лабораториям!

Однако, в массе своей, самодельные магнетронные устройства, широко представленные в сети, действуют без каких-либо измерительных систем (не включая, измерение напряжения и тока). Таким образом, видится целесообразным, добавление в конструкцию магнетронного устройства, как минимум, измерителя величины вакуума, — для большей прогнозируемости результата.

Для этого, можно было бы использовать следующие типы измерительных устройств:

▍ Тепловой вакуумметр.

Принцип действия термопарных вакуумметров основан на зависимости теплопроводности разреженных газов от молекулярной концентрации (или давления). Передача теплоты происходит от тонкой металлической нити к баллону, находящемуся при комнатной температуре.

Металлическая нить нагревается в вакууме путём пропускания электрического тока.

Из курса молекулярной физики известно, что в плотном газе (высокое давление) теплопроводность не зависит от давления.

При понижении давления уменьшается теплопроводность газа, соответственно, возрастает температура подогревателя и увеличивается термо-э.д.с. При низких давлениях, когда средняя длина свободно пробега молекул больше среднего расстояния между нагретым телом и
стенками вакуумметра, теплопроводность газа пропорциональна молекулярной концентрации (давлению).

Преобразователь (рис. 6) представляет собой стеклянный или металлический корпус, в котором на двух вводах смонтирован подогреватель, на двух других вводах крепится термопара, изготовленная из хромель-копеля или хромель-алюмеля. Термопара соединена с подогревателем, который нагревается током, его можно регулировать реостатом и измерять миллиамперметром. Спай термопары, нагреваемый подогревателем, является источником термо-э.д.с., значение которой показывает милливольтметр.

Рис. 6 Схема термопарного вакуумметра (Источник картинки — №2, в списке источников, под этой статьёй)

Точность измерения давления термопарным вакуумметром существенно зависит от правильного подбора тока накала подогревателя. Калибровка термопарной лампы (установка тока подогревателя), подбирается таким образом, чтобы стрелка милливольтметра точно совпадала с
последним делением шкалы. При этих условиях согласно градуировочной кривой термопарного манометрического преобразователя можно по показаниям милливольтметра определить давление в вакуумной системе.

▍ Электронный ионизационный вакуумметр

Принцип действия электронных преобразователей основан на ионизации газа электронами и измерении ионного тока, по величине которого судят о давлении.

Рис. 7 Схема ионизационного вакуумметра (Источник картинки — №2, в списке источников, под этой статьёй)

Ионизация молекул газа производится электронами, эмитируемыми термокатодом и ускоряемыми электрическим полем электрода, на который подаётся положительный потенциал относительно катода.

В стеклянном баллоне смонтирована трёхэлектродная система, состоящая из коллектора ионов, анодной сетки и прямонакального катода. На анодную сетку подаётся напряжение +200 В относительно катода, а на цилиндрический коллектор −50 В. Анодная сетка выполнена из вольфрамовой проволоки в виде спирали. При прогреве преобразователя и его обезгаживании по спирали пропускается ток 3А. Вольфрамовый катод преобразователя испускает электроны, которые ускоряются электронным полем и движутся к анодной сетке.

Часть электронов пролетает в пространство между анодной сеткой и коллектором. Так как коллектор имеет отрицательный потенциал относительно катода, электроны останавливаются и начинают движение обратно к анодной сетке. В результате у сетки колеблются электроны,
причём, прежде чем попасть на нее, электроны совершают в среднем 5 колебаний. При столкновении электронов с молекулами газа происходит ионизация молекул. Образовавшиеся положительные ионы, попадая на коллектор, создают в его цепи электрический ток. Как показывает опыт, при достаточно низких давлениях ионный ток коллектора прямо пропорционален давлению газа.

Таким образом, для измерения давления достаточно при заданном электронном токе измерить ионный ток и разделить на постоянную преобразователя.

Основные недостатки термоэлектронных ионизационных вакуумметров связаны с применением в манометрических преобразователях горячего катода, являющего источником электронов.

Горячий катод разрушается при резком повышении давления и имеет низкий срок службы при относительно высоких давлениях. Кроме того, наличие горячего катода ограничивает нижний предел измеряемых давлений.

▍ Магнитный электроразрядный вакуумметр

Одним из путей, позволяющим сдвинуть границу измерения в сторону более низких давлений, может быть увеличение чувствительности манометра. Для этого необходимо, чтобы электроны проходили в пространстве ионизации по возможности большие расстояния до момента их попадания на коллектор электронов. Тогда вероятность ионизации молекул газа этими электронами значительно возрастает, что приведёт к увеличению чувствительности манометра. Наиболее простым способом увеличения длины пути электронов в пространстве ионизации является использование магнитного поля, воздействующего на электроны.

Рассмотрим расположение электродов, предложенное Пеннингом. Принцип действия магнитных преобразователей основан на зависимости тока самостоятельного газового разряда в скрещенных магнитном и электрическом полях от давления. Электродные системы, обеспечивающие поддержание самостоятельного газового разряда при высоком и сверхвысоком вакууме, бывают нескольких видов.

Рис. 8 Схема магнитного электроразрядного вакуумметра (Источник картинки — №2, в списке источников, под этой статьёй)

Манометр имеет катод, которым является корпус 1, и анод в виде металлического кольца 2. Вдоль оси анода создаётся постоянным магнитом 3 магнитное поле с индукцией 0,05-0,2 Тл. Через балластный резистор на анод подаётся высокое положительное напряжение порядка 2,5-3 кВ.

Разряд поддерживается между анодом и катодами, соединёнными электрически и расположенными по обе стороны от анода. Равномерное магнитное поле, параллельное оси системы, препятствует немедленному уходу на анод электронов. Из-за большой длины пути электрона сильно повышается вероятность ионизации даже при низких давлениях газа.

Образующиеся в результате ионизации молекул электроны движутся, как и первичные электроны, тоже по спиральным траекториям и, в конце концов, после совершения актов ионизации попадают на анод. Вторичные электроны, выбиваемые из катода положительными ионами, также участвуют в поддержании разряда. Таким образом, благодаря магнитному полю и специальной конструкции электродов тлеющий разряд поддерживается даже тогда, когда средняя длина свободного пути электронов в газе во много раз превышает расстояние между анодом и катодом, что позволяет измерять низкие и сверхнизкие давления газа.

Данный вид вакуумметров позволяет измерять давления до 10 в минус 10 степени Па.

Недостатки: данные вакуумметры имеют меньшую точность измерения давления, нуждаются в периодической чистке.
Достоинства – простота конструкции и отсутствие горячего катода. Из-за этого вакуумметры могут быть включены при любом давлении.
