Климат Lacetti #9 — установка датчика AQS (качества воздуха)
Доработка произведена 2 декабря 2017 года. То есть проверил работу этой топовой функции климат-контроля в течение зимы и весны. Есть что показать и рассказать.
Очень удобная функция, но с одним большим минусом…
Итак, к 12.2017 я имел уже всё необходимое для полноценного климата.
Последний пазл — установка в авто датчика AQS.
Мне оставалось всего лишь проложить три провода под капот в район датчика наружной температуры:
1. Питание от С202 (5)
2. Сигнал датчика до контакта А6 блока климата
3. Земля до контакта А13 блока климата
Напомню схему и распиновку:
Первый раз вживую место установки датчика AQS я увидел в записи Саши Klopyra Климат-контроль по полной (установка часть 2).
А затем я дополнительно для себя подтвердил правильность этого места установки увидев на корейском форуме запись про замену датчика AQS (см. запись «Снова и коротко про редкости — гибридный датчик AQS, блок с AQS под дизель, и опять крючок )))«
Если посмотреть на датчик в профиль, то видно что крепление полностью повторяет изгиб радиатора кондиционера.
Аккуратно отверткой расширяем оперение радиатора, одеваем датчик на место и крепим его родными винтами.
Здесь можно увидеть мои звуковые сигналы доисторического периода (до установки оригинального двухтонального звукового сигнала. Стыдно сделано, но эффективно, 30 Ампер на улитках сигнала…
Теперь про место установки — крайне неудачное место!
Во-первых — камни из-под колёс (у меня решетка в бампере).
Во-вторых — небольшая высота от дорожного полотна (бывают очень серьёзные ямы, заполненные водой)
В-третьих — самое главное — грязь, реагенты и капли дождя!
Отверстия в датчики очень небольшие. При езде по грязным дорогам впереди едущее авто вмиг забьёт окошко датчика. Ладно ели датчик просто «ослепнет», но он может и просто сдохнуть.
Стал думать — как решить проблему малой кровью? Перевернуть датчик лицом к радиатору!
И тут я вспомнил, что когда я получил от товарища Бекзода Bekzod92 комплект климата с максимальной Daewoo Lacetti Diamond, я обратил внимание что датчик AQS там был так же развернут!
То есть похоже корейцы сами так же делают.
Провода использовал родные заводские, от донорской подторпедной проводки.
Сколько ж раз она меня выручала…
Вывел через подкрылок по заводскому жгуту вниз, но пока мимо разъёма С113 (всё таки работа проводилась в декабре месяце), летом проведу как положено при установке второго вентилятора.
Ну а для запитки снимаем разъём С202, крепимся как положено по заводу к 5 контакту.
Это линия предохранителя F6 (10А). На нём висят следующие потребители:
K04 — Реле фар (ближний дальний)
K06 — Реле компрессора кондиционера
K08 — Реле стеклоподъёмников
K10 — Реле обогрева зеркал и заднего стекла
Что такое a c в климат-контроле
Что такое A C в климат контроле? Нажатие этой кнопки включает кондиционер, работающий на охлаждение воздуха и входящий в состав климатической системы. Повторное срабатывание этой клавиши позволяет отключить устройство и перейти только на режим обогрева или поддержание температуры не более, чем за бортом транспортного средства. Ниже рассмотрим, что это за опция, для чего она необходима, и как ей пользоваться зимой / летом.
Что такое
Разобраться, что означает A C на климат контроле, не составляет труда. Указанные символы — это аббревиатура от «Air Condition», что переводится с английского языка как система «кондиционирование воздуха». Нажатие на эту клавишу приводит к включению кондиционера для охлаждения салона до нужной температуры, как правило, до +16 градусов Цельсия (минимальный порог).
Отметим, что кондиционер является составляющей частью климат системы, а кнопка A C позволяет отдельно регулировать работу этого узла — включать его или отключать. Активация режима нужна не только для охлаждения воздуха зимой, но и для удаления лишней влаги и неприятных запахов.
Кроме того, включение кнопки А С на климат контроле запускает рециркуляцию. В таком случае закрывается доступ воздуха с улицы, чтобы циркуляция происходила только внутри транспортного средства. В таком случае процесс охлаждения происходит много быстрее и тепло не проникает в салон.
Для чего
Как уже было сказано выше, A C — это кнопка, позволяющая вручную включить кондиционер и запустить охлаждение воздуха. Многих это удивляет, ведь считается, что климат-контроль — совершенно другое устройство. Но это не так. Кондиционер является составной частью климатической системы, как и сам обогреватель. Более того, некоторые компании даже не разделяют этот параметр. К примеру, у компании Фольксваген используется два термина — кондиционер и автоматический кондиционер.
Кнопку A C на климат контроле нужно включить, чтобы запустить режим охлаждения. Если этого не сделать, система захватывает воздух с улицы и просто проветривает салон. Также можно установить более высокую температуру и прогреть внутри авто. При этом охладиться не выйдет. Минимальная температура при отключенной кнопке A C в климат контроле не может быть меньше уличной. К примеру, если за «бортом» 25, а у вас отключена A C, добиться меньше 25 градусов Цельсия в салоне также не получится.
Для сравнения, если клавиша включена, и кондиционер запущен, можно установить температуру на предельно низкий уровень. Если перевести регулятор в крайнее левое положение включается опция Lo, предусматривающая подачу максимально холодного потока (на сколько это возможно для конкретного климат контроля).
Важно учесть, что при снижении температуры ниже определенной отметки (даже при включенной кнопке A C климат контроля) компрессор кондиционера не включится. В частности, в автомобилях серии VAG такое происходит при достижении параметра 3-4 градуса Цельсия. Это сделано с той целью, чтобы защитить испаритель от покрытия наледью.
Как пользоваться
Понимая, что значит A C на климат контроле, можно разобраться, как пользоваться системой. Для включения климатической системы необходимо сделать следующее:
В некоторых случаях нужно выбрать режим рециркуляции, ограничивающий движение воздуха внутри автомобиля.
Но, если кнопка A C в климат контроле уже включена, эта функция также будет работать в автоматическом режиме. По желанию можно перейти в ручной способ настройки. В таком случае скорость вентилятора, температуру и иные параметры придется задавать самостоятельно, а это вынуждает постоянно отвлекаться от дороги.
Ниже рассмотрим, как пользоваться кнопкой А С на климат контроле при разных погодных условиях — зимой и летом. Общий подход в этих случаях идентичный, но есть ряд особенностей.
Летом
Включение A C в климат контроле обязательно, ведь без кондиционера охладить воздух ниже, чем на улице, не получится. Общий алгоритм такой:
Отключение кондиционера летом может потребоваться в том случае, когда на улице прохладно, и вы хотите получит в салоне такую же или более высокую температуру.
Если человек боится заболеть летом из-за резкого перепада температур, он может вручную выключить эту опцию и тем самым избежать задувания потока холодного воздуха.
Зимой
В Интернете часто встречается мнение, что включение A C в климат контроле зимой не нужно, ведь климат контроль всегда работает только на обогрев. Кроме того, включенный кондиционер приводит к расходу топлива и приводит к снижению мощности двигателя, а также есть риск примерзания трубки отвода конденсата. Но здесь есть несколько обратных утверждений:
В большинстве случаев специалисты рекомендуют не заморачиваться с опцией А С климат контроля и все время держать ее включенной. Когда это нужно, кондиционер будет активироваться, а при отсутствии необходимости в охлаждении — отключаться. К примеру, зимой он будет очень полезен для просушивания воздуха и защиты стекол от запотевания. Если включен режим «АВТО» система сама решает — включать опцию или нет.
Теперь вы знаете, что такое A C в климат контроле, для чего он нужен, и как использовать. В комментариях поделитесь своим опытом применения этой опции и возникающими при этом трудностями.
Работа системы AQS (качества воздуха)
Тем у кого такой системы нет, могут не парится, а тем у кого есть, она скорее всего не работает =)))
Вот откопал в инете…
1.3.2 Логика управления
Коррекция температуры в салоне. Когда датчики внутри автомобиля фиксируют внезапный скачок температуры, контроллер производит медленную компенсацию в разнице: чередую изменения с паузами. — 1°C вверх / 4сек задержка — 1°C вниз / 4сек задержка.
Коррекция скачков температуры наружного воздуха. Когда датчики фиксируют внезапный скачок температуры, снаружи автомобиля, контроллер производит медленную компенсацию в разнице: чередую изменения с паузами 1°C вверх / 3 мин (например ситуация езды в туннеле) — 1°C вниз / 4сек задержка.
Коррекция изменения солнечной активности. Когда датчик фиксирует внезапное изменение солнечной активности, контроллер производит медленную компенсацию в разнице: чередую изменения с паузами. — 350 1000 (Вт/м2) / 1 мин задержка — 1000 350 (Вт/м2) / 5 мин задержка.
Управление степенью открытия воздушной заслонки регулировки температуры Temp. Door control. Степень открытия заслонки (0%
1.4.1 Салонный датчик температуры
Датчик располагается внутри корпуса контроллера. См. рис. Чувствительным элементом является термистор обратной зависимости. Величина напряжения пропорциональна температуре в салоне. Дальше сигнал обрабатывается в блоке (FATC).
1.4.2 Датчик солнечной активности.
Датчик солнечной активности расположен на торпедо между щелями обдува ветрового стекла. Напряжение на выходе датчика пропорционально от интенсивности падающего на него света. По его величине блок FATC рассчитывает и управляет скоростью вращения вентилятора а также корректирует температуру в салоне. Датчик содержит фотодиод
от себя- он расположен в датчике света…у нас есть, я купил такой, но вот как и куда что тянуть…
1.4.3 Датчик качества воздуха (AQS)
Большинство водителей, как правило, вручную управляют режимом забором свежего воздуха, чтобы исключить попадание выхлопных газов в салон, несмотря на сопряжённые с этим трудности (отвлекает от процесса управления автомобилем, надо совершать лишние движения). Датчик AQS определяет наличие выхлопных газов от соседних автомобилей и не допускает их проникновение в систему вентиляции. Водитель, хотя и перекрывает заслонку вручную, не допуская дальнейшего попадания газов в систему, делает это, к сожалению, уже слишком поздно, так как часть их уже успела попасть в салон и лёгкие.
С другой стороны, если полностью перекрыть доступ свежего воздуха в салон, то в нём будет накапливаться диоксид углерода (CO2), воздействующий на нервную систему, вызывающий удушье, головные боли, сонливость.
Система AQS является прекрасным решением ситуации. Процесс отсечки поступления наружного воздуха происходит мгновенно и автоматически. В системе предусмотрено и управление вручную. Помимо этого, система может быть установлена и на уже существующие автомобили. Датчик AQS расположен на стойке, перед конденсором.
Когда датчик AQS фиксирует содержание CO2 в воздухе менее определённого уровня, на его выходе генерируется сигнал высокого уровня (5В), и блок FATC даёт команду на открытие заслонки.
Когда датчик AQS фиксирует содержание CO2 в воздухе более определённого уровня, на его выходе генерируется сигнал низкого уровня (0В), и блок FATC даёт команду на закрытие заслонки и включение режима рециркуляции.
1.4.4 Датчик температуры на поверхности отопителя.
Датчик температуры на поверхности отопителя крепится к входному патрубку радиатора отопителя и предназначен для определения температуры поступающей в отопитель охлаждающей жидкости. Сигнал используется блоком FATC для определения условий включения функции Engine Lock Out (CELO) посредством сравнения разниц между температурами: заданной водителем, воздуха в салоне, наружного воздуха и температурой охлаждающей жидкости.
1.4.5 Датчик влажности воздуха.
Датчик влажности воздуха формирует высокочастотный сигнал, частота которого обратно пропорциональна влажности в салоне. Датчик является частью блока управления FATC. Если влажность внутри автомобиля превышает определённую величину, блок FATC включит систему кондиционирования, чтобы уменьшить влажность и предотвратить запотевание стекол.
1.4.6 Датчик наружной температуры ATS.
Датчик наружной температуры расположен на стойке, перед конденсором. Напряжение на выходе датчика пропорционально температуре наружного воздуха.
1.5.5 Привод заслонки регулировки температуры Temperature Door Actuator.
Привод Temp Door Actuator располагается в нижней части кожуха вентилятора. Привод регулирует положение заслонки подмешиваемого воздуха в соответствии с полярностью и величиной напряжения подаваемого блоком FATC. Потенциометр, связанный с ротором реализовывает обратную связь, и отслеживает угол поворота заслонки. При достижении заданного положения заслонки, подача питания на эл. двигатель прекращается

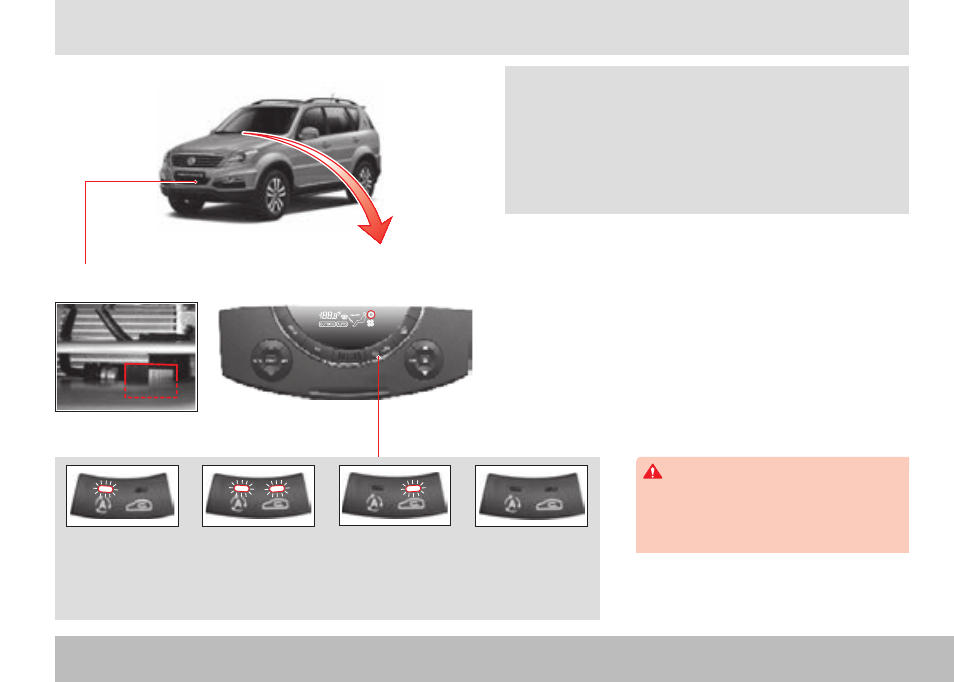

Система контроля качества воздуха (aqs) – Инструкция по эксплуатации SsangYong Rexton NEW
Страница 237
СИСтЕмА вЕНтИляцИИ, ОбОгРЕвА, кОНДИцИОНИРОвАНИя И ОчИСткИ вОзДухА
СИСтЕмА кОНтРОля кАчЕСтвА вОзДухА (AQS)
Датчик системы AQS
в автоматическом режиме (горит индикатор «AUTO»)
После каждого нажатия кнопки выключателя AQS, будет по-
следовательно происходить включение и выключение систе-
мы. При включении системы AQS произойдет автоматиче-
ское переключение в режим рециркуляции воздуха. Подача
наружного воздуха может быть включена вручную.
в ручном режиме (индикатор «AUTO» не горит)
При каждом нажатии кнопки выключателя режима рецирку-
ляции/выключателя системы AQS, будет последовательно
происходить переключение режимов рециркуляции, подачи
наружного воздуха и активация системы AQS.
Индикаторы на выключателе системы AQS
Система AQS автоматически производит переключение из
режима подачи наружного воздуха в режим рециркуляции,
если датчик системы определяет наличие в воздухе
вредных загрязнений. Обратное переключение в режим
подачи наружного воздуха произойдет по истечении
определенного промежутка времени, либо когда датчик
перестанет определять наличие вредных веществ.
Aqs что это в автомобиле
Автомобилей становиться все больше, а воздух вокруг них все грязнее. Поэтому проблема сохранения чистого воздуха в салоне автомобиля является актуальной. Особенно остро ощущается нехватка чистого воздуха при движении за грузовыми автомобилями, в тоннеле, нахождении в «пробке».
В 1998 году компания Volvo предложила систему контроля качества воздуха (Interior Air Quality System, IAQS), усовершенствованную версию которой использует на своих автомобилях в настоящее время. Аналогичную систему, но уже без столь эффектного названия, применяют компании BMW, Citroen, Ford, Mercedes-Benz, Renault, Volkswagen.
Система контроля качества воздуха обеспечивает оптимальный микроклимат и качество воздуха в салоне автомобиля за счет его тонкой очистки и автоматической рециркуляции. По своей сути система IAQS является функциональным расширением автомобильной системы климат-контроля.
Тонкую очистку воздуха в салоне осуществляет салонный фильтр с активированным углем, поглощающий вредные газы, неприятные запахи, пыльцу растений, микрочастицы грязи. Но возможности фильтра не безграничны. При высокой концентрации вредных веществ в забортном воздухе система автоматически переключает приточную вентиляцию воздуха в салоне на его рециркуляцию (внутреннюю циркуляцию салонного воздуха с его очисткой).
Конструктивно система контроля качества воздуха представляет собой типовую электронную систему управления и включает датчик качества воздуха, блок управления, привод заслонки рециркуляции.
Датчик качества воздуха (air quality sensor) фиксирует наличие в окружающем воздухе вредных веществ. Он расположен в районе воздухозаборника. Принцип действия датчика построен на изменении электрических свойств отдельных материалов (оксид вольфрама, оксид олова) при контакте с вредными газами.
Различают окислительные и восстановительные вредные газы. К окислительным газам относятся оксид углерода, пары бензина, углеводороды, продукты неполного сгорания топлива. Восстановительные газы представлены оксидом азота. При соприкосновении с окислительными газами сопротивление датчика качества воздуха уменьшается, с восстановительными газами – увеличивается.
Сигналы датчика воспринимает электронный блок управления. Система не имеет собственного блока, а использует блок управления системы климат-контроля. Алгоритм работы блока распознает загрязнение воздуха при одновременном присутствии в нем окислительных и восстановительных газов. При определенных условиях блок управления обеспечивает срабатывание электропривода заслонки рециркуляции, прекращая попадание вредных веществ в салон автомобиля.
Условиями перехода в режим рециркуляции являются:
Различают частичную и полную рециркуляцию воздуха салона. Независимо от состояния забортного воздуха рециркуляция осуществляется определенное время (до 10 минут). Время рециркуляции определяется несколькими факторами: температурой наружного воздуха, использованием стеклоочистителя, работой системы кондиционирования. Это позволяет предотвратить запотевание стекол при рециркуляции.
В борьбе за чистый воздух в салоне автомобиля компания Volvo пошла еще дальше, предложив в дополнение к системе контроля качества воздуха систему автоматической вентиляции салона. Пакет носит название Clean Zone Interior Package (CZIP).
Автоматическая вентиляция салона осуществляется при разблокировке дверей пультом дистанционного управления. При этом из салона удаляются сильные запахи и выделения материалов, скопившиеся при стоянке автомобиля. Вентиляция производится в течение минуты или до момента открытия одной из дверей. Система особенно эффективна при удалении т.н. запаха нового автомобиля.
Работа системы построена так, что по мере рассеивания летучих веществ из материалов салона интенсивность вентиляции снижается. А спустя четыре года с начала эксплуатации автомобиля работа системы автоматической вентиляции салона вообще прекращается.
Тем у кого такой системы нет, могут не парится, а тем у кого есть, она скорее всего не работает =)))
Вот откопал в инете…
1.3.2 Логика управления
Коррекция температуры в салоне. Когда датчики внутри автомобиля фиксируют внезапный скачок температуры, контроллер производит медленную компенсацию в разнице: чередую изменения с паузами. — 1°C вверх / 4сек задержка — 1°C вниз / 4сек задержка.
Коррекция скачков температуры наружного воздуха. Когда датчики фиксируют внезапный скачок температуры, снаружи автомобиля, контроллер производит медленную компенсацию в разнице: чередую изменения с паузами 1°C вверх / 3 мин (например ситуация езды в туннеле) — 1°C вниз / 4сек задержка.
Коррекция изменения солнечной активности. Когда датчик фиксирует внезапное изменение солнечной активности, контроллер производит медленную компенсацию в разнице: чередую изменения с паузами. — 350 1000 (Вт/м2) / 1 мин задержка — 1000 350 (Вт/м2) / 5 мин задержка.
Управление степенью открытия воздушной заслонки регулировки температуры Temp. Door control. Степень открытия заслонки (0%
1.4.1 Салонный датчик температуры
Датчик располагается внутри корпуса контроллера. См. рис. Чувствительным элементом является термистор обратной зависимости. Величина напряжения пропорциональна температуре в салоне. Дальше сигнал обрабатывается в блоке (FATC).
1.4.2 Датчик солнечной активности.
Датчик солнечной активности расположен на торпедо между щелями обдува ветрового стекла. Напряжение на выходе датчика пропорционально от интенсивности падающего на него света. По его величине блок FATC рассчитывает и управляет скоростью вращения вентилятора а также корректирует температуру в салоне. Датчик содержит фотодиод
от себя- он расположен в датчике света…у нас есть, я купил такой, но вот как и куда что тянуть…
1.4.3 Датчик качества воздуха (AQS)
Большинство водителей, как правило, вручную управляют режимом забором свежего воздуха, чтобы исключить попадание выхлопных газов в салон, несмотря на сопряжённые с этим трудности (отвлекает от процесса управления автомобилем, надо совершать лишние движения). Датчик AQS определяет наличие выхлопных газов от соседних автомобилей и не допускает их проникновение в систему вентиляции. Водитель, хотя и перекрывает заслонку вручную, не допуская дальнейшего попадания газов в систему, делает это, к сожалению, уже слишком поздно, так как часть их уже успела попасть в салон и лёгкие.
С другой стороны, если полностью перекрыть доступ свежего воздуха в салон, то в нём будет накапливаться диоксид углерода (CO2), воздействующий на нервную систему, вызывающий удушье, головные боли, сонливость.
Система AQS является прекрасным решением ситуации. Процесс отсечки поступления наружного воздуха происходит мгновенно и автоматически. В системе предусмотрено и управление вручную. Помимо этого, система может быть установлена и на уже существующие автомобили. Датчик AQS расположен на стойке, перед конденсором.
Когда датчик AQS фиксирует содержание CO2 в воздухе менее определённого уровня, на его выходе генерируется сигнал высокого уровня (5В), и блок FATC даёт команду на открытие заслонки.
Когда датчик AQS фиксирует содержание CO2 в воздухе более определённого уровня, на его выходе генерируется сигнал низкого уровня (0В), и блок FATC даёт команду на закрытие заслонки и включение режима рециркуляции.
1.4.4 Датчик температуры на поверхности отопителя.
Датчик температуры на поверхности отопителя крепится к входному патрубку радиатора отопителя и предназначен для определения температуры поступающей в отопитель охлаждающей жидкости. Сигнал используется блоком FATC для определения условий включения функции Engine Lock Out (CELO) посредством сравнения разниц между температурами: заданной водителем, воздуха в салоне, наружного воздуха и температурой охлаждающей жидкости.
1.4.5 Датчик влажности воздуха.
Датчик влажности воздуха формирует высокочастотный сигнал, частота которого обратно пропорциональна влажности в салоне. Датчик является частью блока управления FATC. Если влажность внутри автомобиля превышает определённую величину, блок FATC включит систему кондиционирования, чтобы уменьшить влажность и предотвратить запотевание стекол.
1.4.6 Датчик наружной температуры ATS.
Датчик наружной температуры расположен на стойке, перед конденсором. Напряжение на выходе датчика пропорционально температуре наружного воздуха.
1.5.5 Привод заслонки регулировки температуры Temperature Door Actuator.
Привод Temp Door Actuator располагается в нижней части кожуха вентилятора. Привод регулирует положение заслонки подмешиваемого воздуха в соответствии с полярностью и величиной напряжения подаваемого блоком FATC. Потенциометр, связанный с ротором реализовывает обратную связь, и отслеживает угол поворота заслонки. При достижении заданного положения заслонки, подача питания на эл. двигатель прекращается
Датчик качества воздуха распознает низкое качество воздуха в окружающей атмосфере и автоматически включает режим внутренней рециркуляции воздуха.
Включение и отключение системы
Нажатие кнопки
включает или отключает все функции системы обогрева, вентиляции и охлаждения.
Изменить некоторые системные установки можно в меню Settings (Настройка системы) информационного дисплeeя
Ручной режим управления рециркуляцией воздуха
Дополнительный отопитель
