Передняя тормозная система
Здравствуйте! Подборка по передним тормозам.

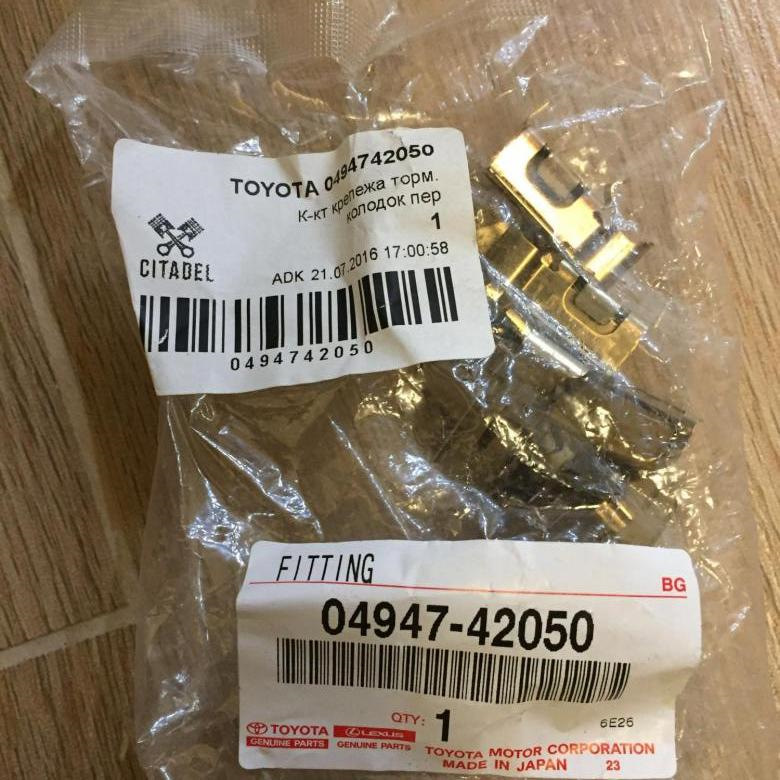

Toyota 04947-42050 Комплект монтажный тормозных колодок
ABS 1748Q Комплект монтажный тормозных колодок
Autofren D42869A Ремкомплект суппорта
Bosch 1 987 474 468 Комплект монтажный дисковых тормозных колодок
Bbp 13565K Комплект монтажных пластин, пыльников и пружин тормозного суппорта
Carlson P1184 Установочный комплект передних колодок
Ert 420206 Ремкомплект установочный передних колодок
Frenkit 901748 Ремк-т торм. колодок передних
Mintex MBA1748 Комплектующие, колодки дискового тормоза

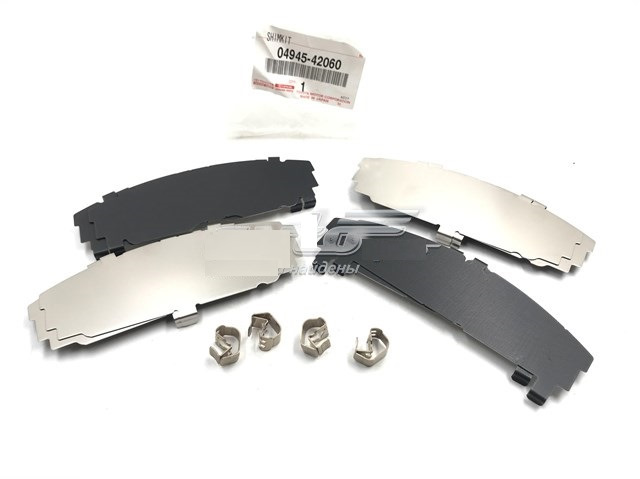

Toyota 04945-42060 Комплект противоскрипных пластин

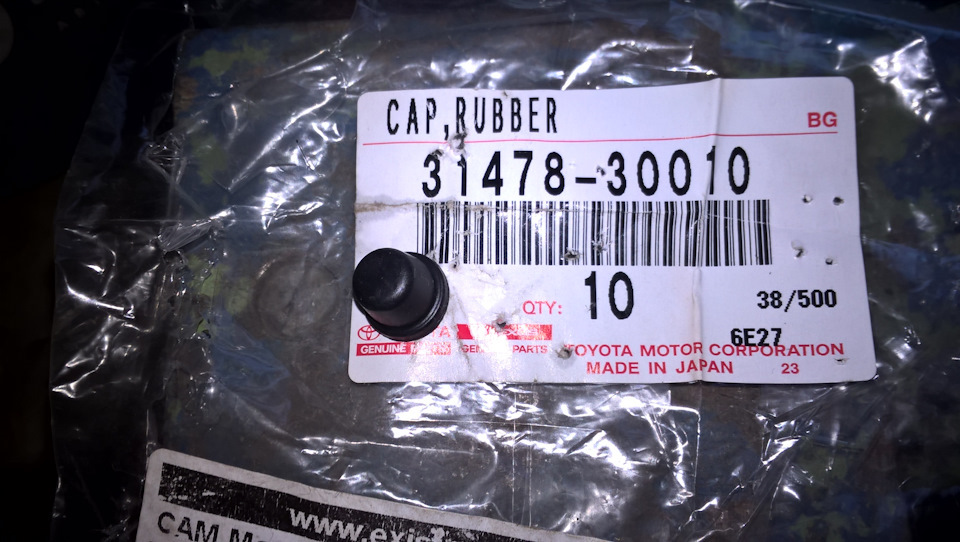

Toyota 31478-30010 Пыльник прокачного штуцера
Toyota 90947-02F47 Шланг тормозной правый
Toyota 90947-02F48 Шланг тормозной левый
Toyota 47547-20010 Штуцер прокачной
Toyota 47731-12A70 Поршень тормозного цилиндра
Toyota 47731-42080 Поршень тормозного цилиндра
Advics A9N-052 Поршень переднего тормозного суппорта
Toyota 04465-42190 Колодки тормозные, комплект
Toyota 04465-YZZDY Колодки тормозные, комплект
Advics SN135 Колодки тормозные дисковые передние, комплект
Advics A1N-129 Колодки тормозные дисковые передние, комплект
Nisshinbo NP1058 Колодки тормозные дисковые передние, комплект

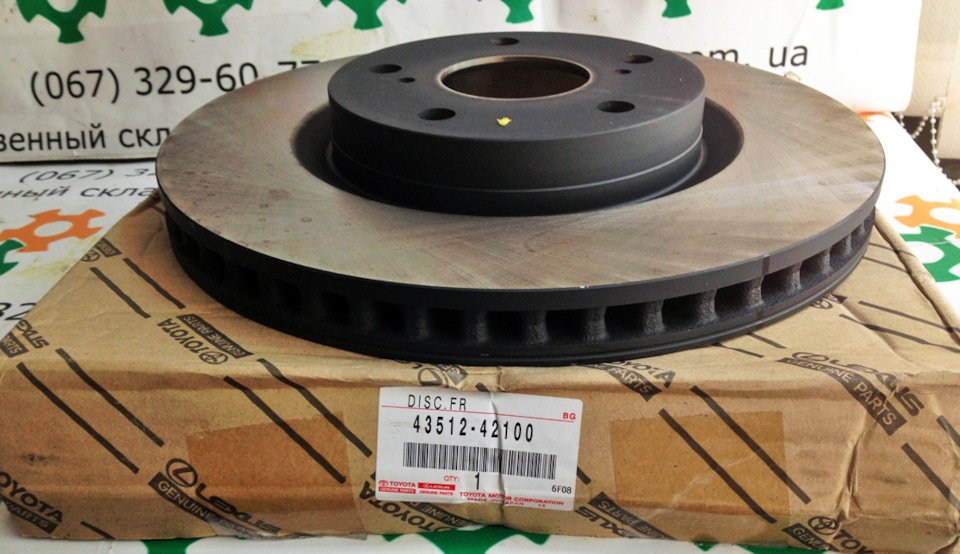

Toyota 43512-42100 Диск тормозной, передний
Advics A6F164B Диск тормозной передний вентилируемый
TRW DF 4828S Диск тормозной вентилируемый

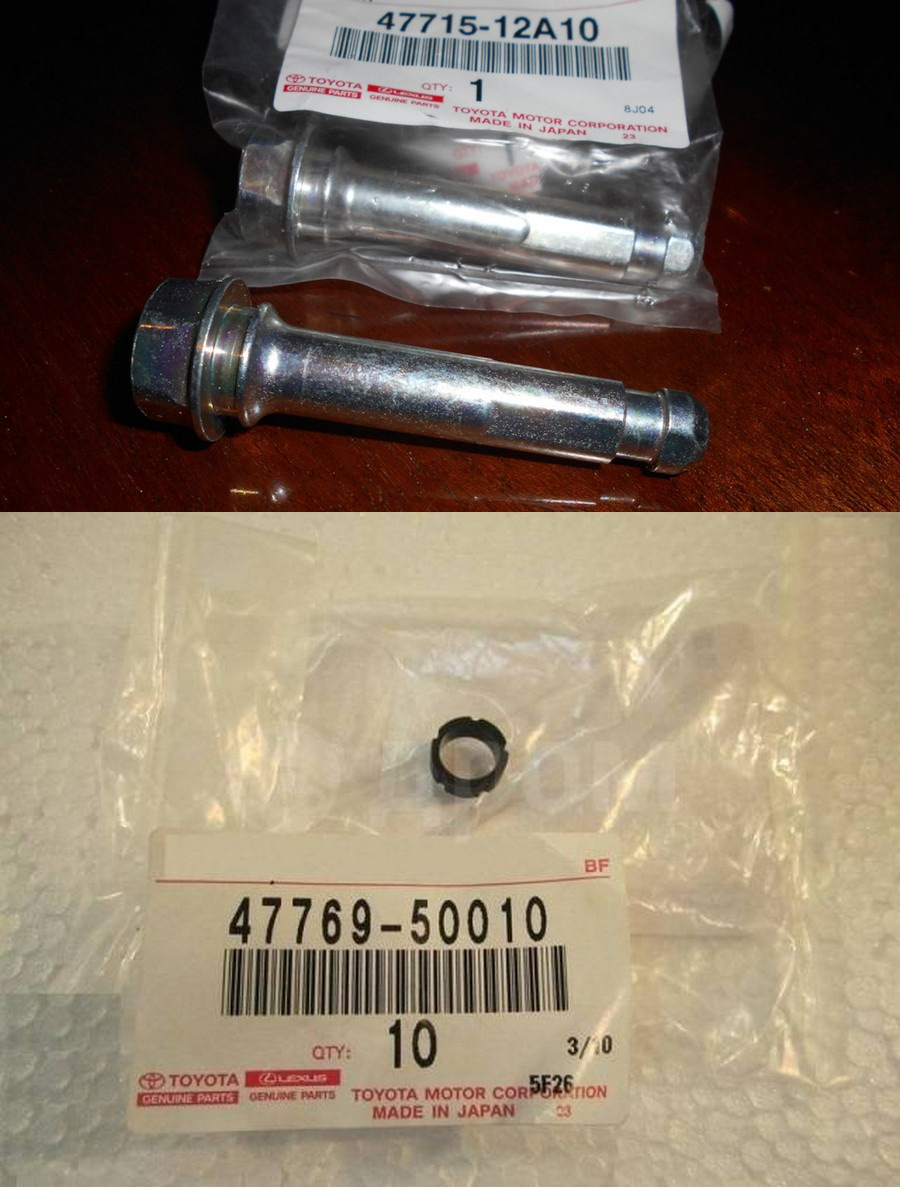

Toyota 47715-12A10 Направляющая суппорта нижняя
Toyota 47714-42080 Направляющяя суппорта тормозного
Toyota 47769-50010 Резинка нижней направляющей
Advics A3N-007 Направляющий болт, корпус скобы тормоза
Toyota 90105-08164 Болт направляющей тормозного суппорта

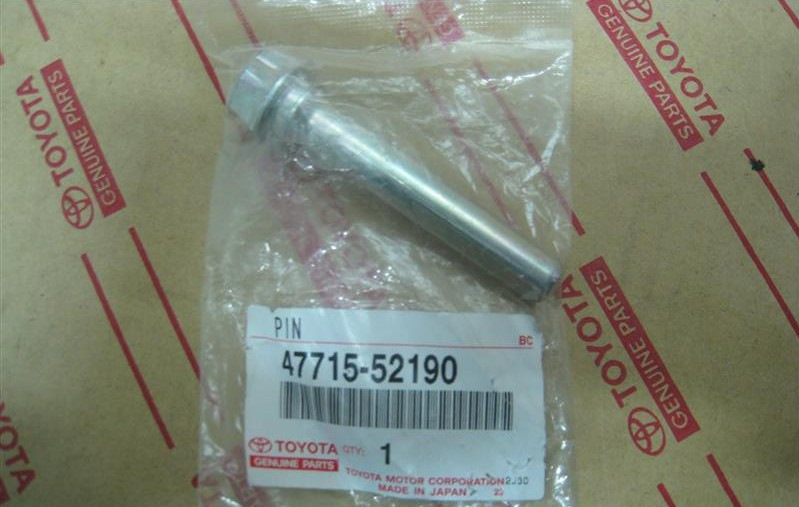

Toyota 47715-52190 Направляющая суппорта верхняя
Toyota 47715-42080 Направляющая суппорта
Advics A3N-005 Направляющий болт, корпус скобы тормоза
Toyota 04478-33100 Ремкомплект суппорта
Toyota 04478-42020 Ремкомплект суппорта
Advics SP135 Ремкомплект переднего тормозного суппорта
Autofren D41713 Ремкомплект суппорта
Blitz BR0328 Ремкомплект тормозного суппорта
Carlson 15251 Ремкомплект переднего супорта
Deqst 108091 Ремонтный комплект
Deppul DERE014T Ремкомплект суппорта тормозного переднего
DAR 04478-33100 Ремкомплект суппорта
Ert 401816 Ремкомплект тормозного суппорта
Frenkit 263003 Ремкомплект сальников уплотнительных переднего тормозного суппорта
Frenkit 263901 Ремкомплект суппорта с поршнем d64
Febest 0175-ACV40F Ремкомплект суппорта тормозного переднего
Febest 0175-ACA30F Ремкомплект суппорта тормозного переднего
G-brake GK-052 Ремкомплект суппорта
Katsuro KAT20717TOY Ремкомплект суппорта тормозного переднего
Longho 8930222 Ремкомплект суппорта
LYNXauto BC-0559 Ремкомплект тормозного суппорта переднего
Masterkit 77A1203 Ремкомплект суппорта
Metaco 3840-012 Р/к переднего суппорта
Miyaco MP-114 Ремкомплект ртц
Quartz QZ0447833130 Ремкомплект тормозного цилиндра
Quattro freni QF40F00003 Ремонтный комплект переднего суппорта
Quattro freni QF00Z00015 Ремкомплект суппорта тормозного переднего
Seiken 260-40135 Ремкомплект суппорта переднего
Seiken SP-M114P Ремкомплект суппорта
Sat ST-04478-33100 Ремкомплект суппорта
Sat ST-04478-33130 Ремкомплект суппорта
Tzer li TZ-04478-33100 Ремкомплект переднего суппорта
WenderW WE0014R Ремкомплект переднего суппорта
ZZVF ZVCER014 Ремкомплект суппорта тормозного переднего
Сравнение запчастей для тормозных суппортов
Здравствуйте коллеги.
Заслуженный Друг, Discovery 3, пробежал уже почти 250000 за 8 лет. И только при таком пробеге стала заметна неравномерность срабатывания тормозных колодок.
Почтенный возраст, некоторая небольшая, но ощутимая приборами при ТО неравномерность торможения, наводит на мысль о профилактической переборке суппортов, с целью сохранения их надежной работоспособности.
Автосервисам я не верю, все делаю только сам, потому что всем остальным до твоей машины глубоко…, да и денег по сегодняшним временам придется отдать немеренно.
Поэтому, с целью обеспечения надежности и долговечности, я стал проводить анализ запчастей и технологии ремонта тормозных узлов.
Для сравнительного анализа запчастей было куплено:
— Оригинальный ремкомплект сделано в Чехии
— ремпкомплект TRW сделано во Франции
— Ремкомплект Autofren Seinsa сделано в Испании
— ремкомплект Frenkit сделано в Испании
— ремкомплект Febest сделано в Германии
— ремкомплект BBP сделано в США
С точки зрения культуры поставки и полноты комплектации я бы выделил комплект Frenkit.
Оригинальный ремкомплект и ремкомплект TRW один и тот же комплект TRW в разных упаковках.
Далее по полноте идет Febest.
Самые бедные комплектации это Autofren и BBP.
Качество отливки резинок у всех поставщиков очень разное. Наиболее близки по форме к оригиналу пыльники Autofren. Первенство самой качественной отливки я бы оставил для BBP. На мой взгляд, хотя по форме они существенно отличаются от оригинала, но качество матрицы, технология отливки и качество резины (пластичность, прочность) на высоте. Хотя резинка чуть тоньше оригинала, но качество на вид и щупь отменное. Утончение при сохранении прочности наводит на ощущение увеличенного ресурса на усталость.
Резинки остальных комплектов оставляют желать много лучшего, особенно Frenkit.
Frenkit даже по размеру меньше.
Важное испытание смазками.
Продолжение ревизии тормозной системы

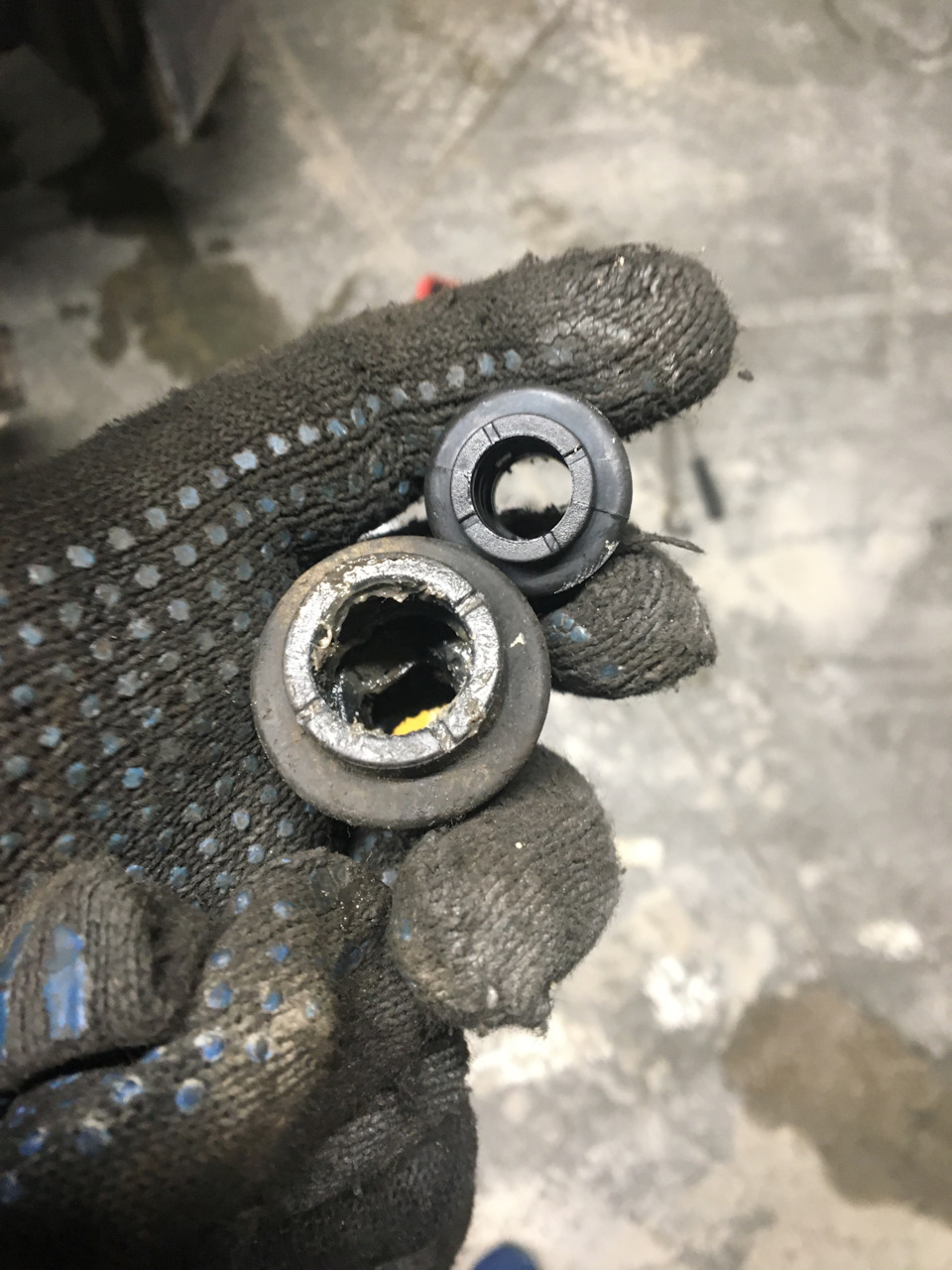

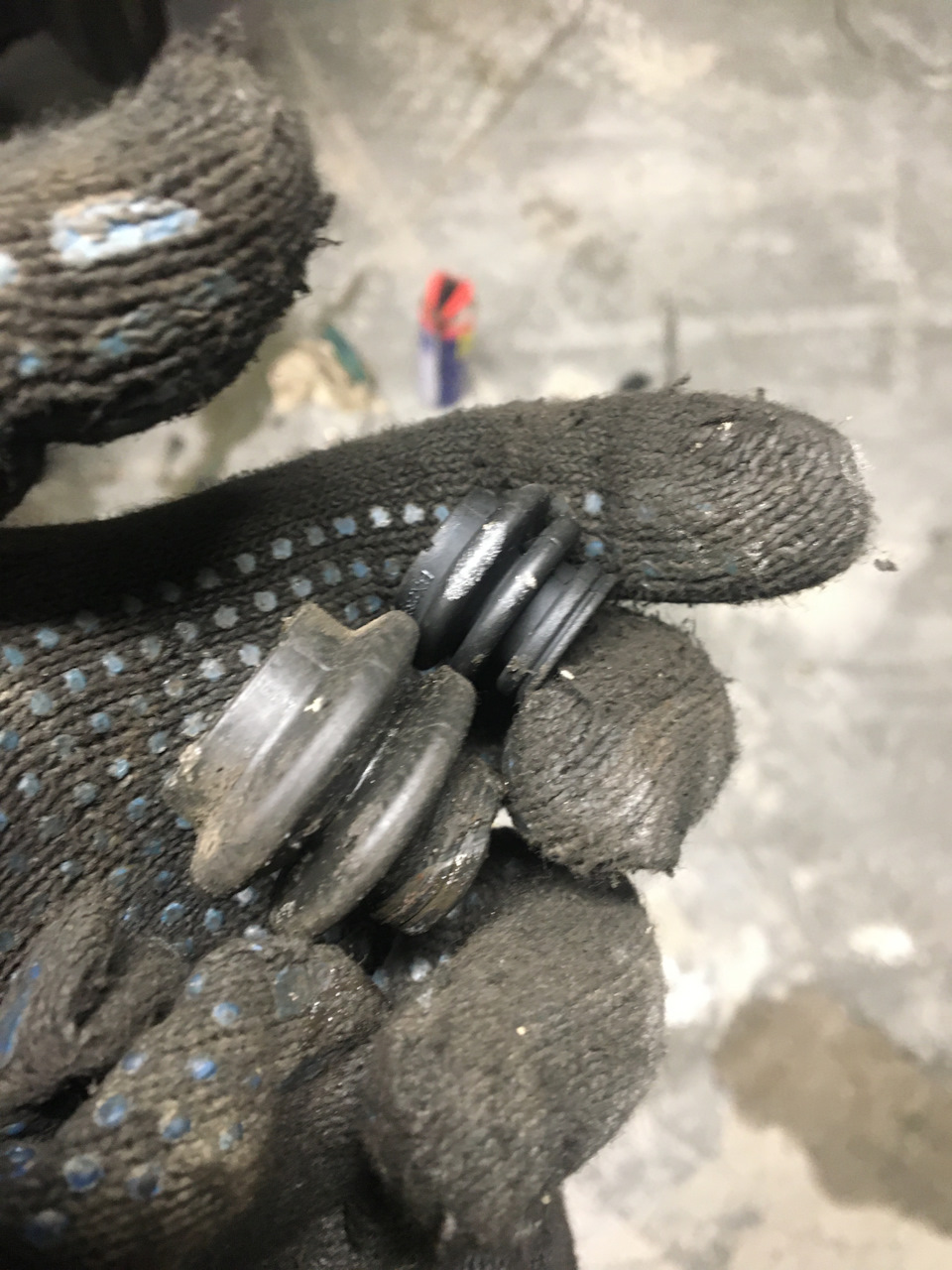

Как оказалось, на всех 4х суппортах направляющие просто умерли. Кое-где вышли сами, кое-где пришлось долбить молотком.
С задними суппортами проблему решил ранее, заменив один суппорт на контрактный, а во втором просто поменял направляющие с пыльниками Жмём сюда
Теперь история пойдёт про переднюю ось автомобиля. Левый суппорт нашёл контрактный в состоянии нового, 500р, а вот с правым, такая удача не подвернулась.

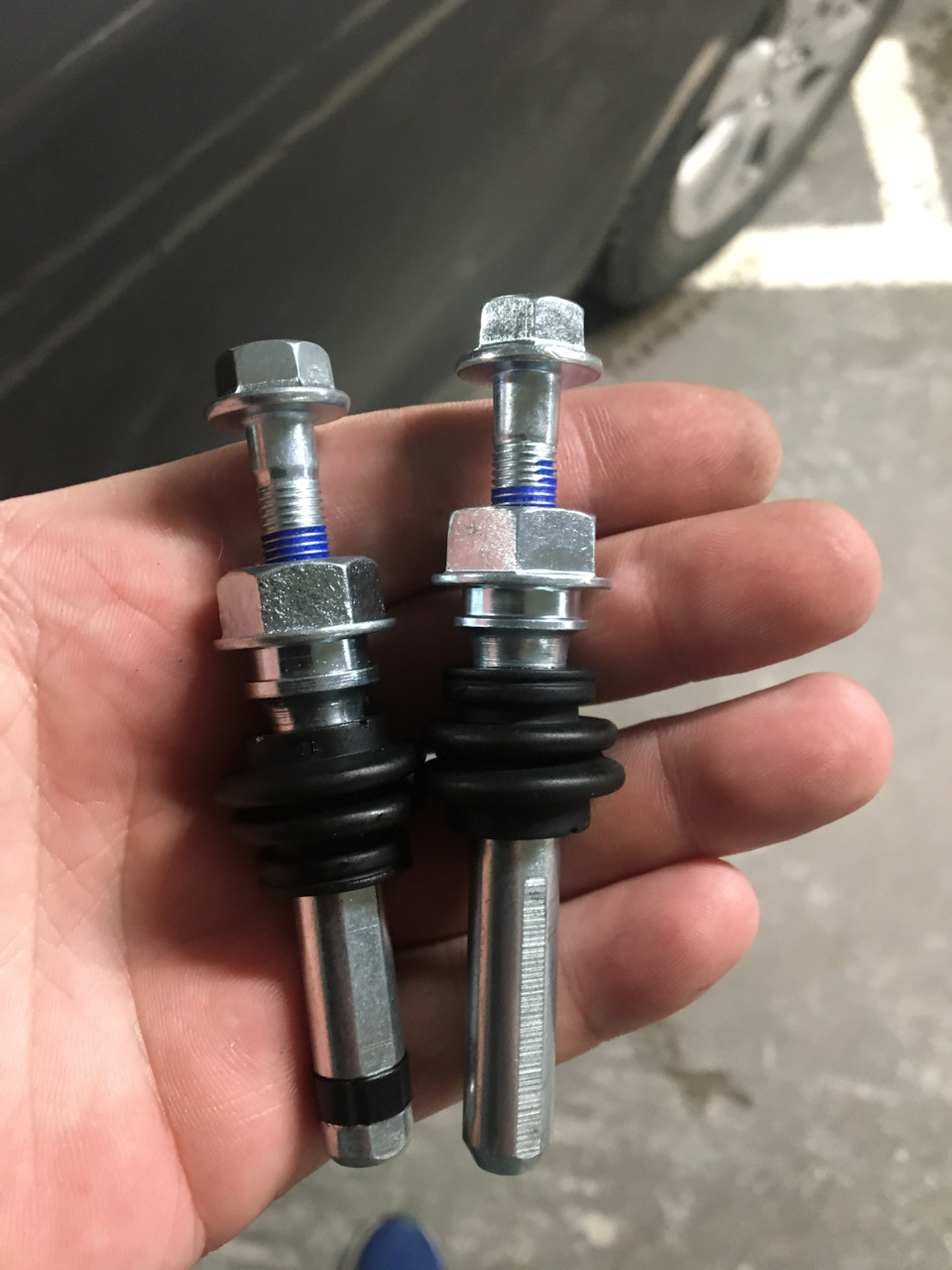

Пришлось брать снова направляющие с пыльниками, в этот раз Lynx BC-2088. Что могу сказать, вполне нормальные пыльники и направляющие, за 410р можно брать) Подходят просто идеально, как задние Autofren.
Если брать оригинал, то получаем
47715-33340 — направляющая переднего суппорта нижняя 378р*2=756р

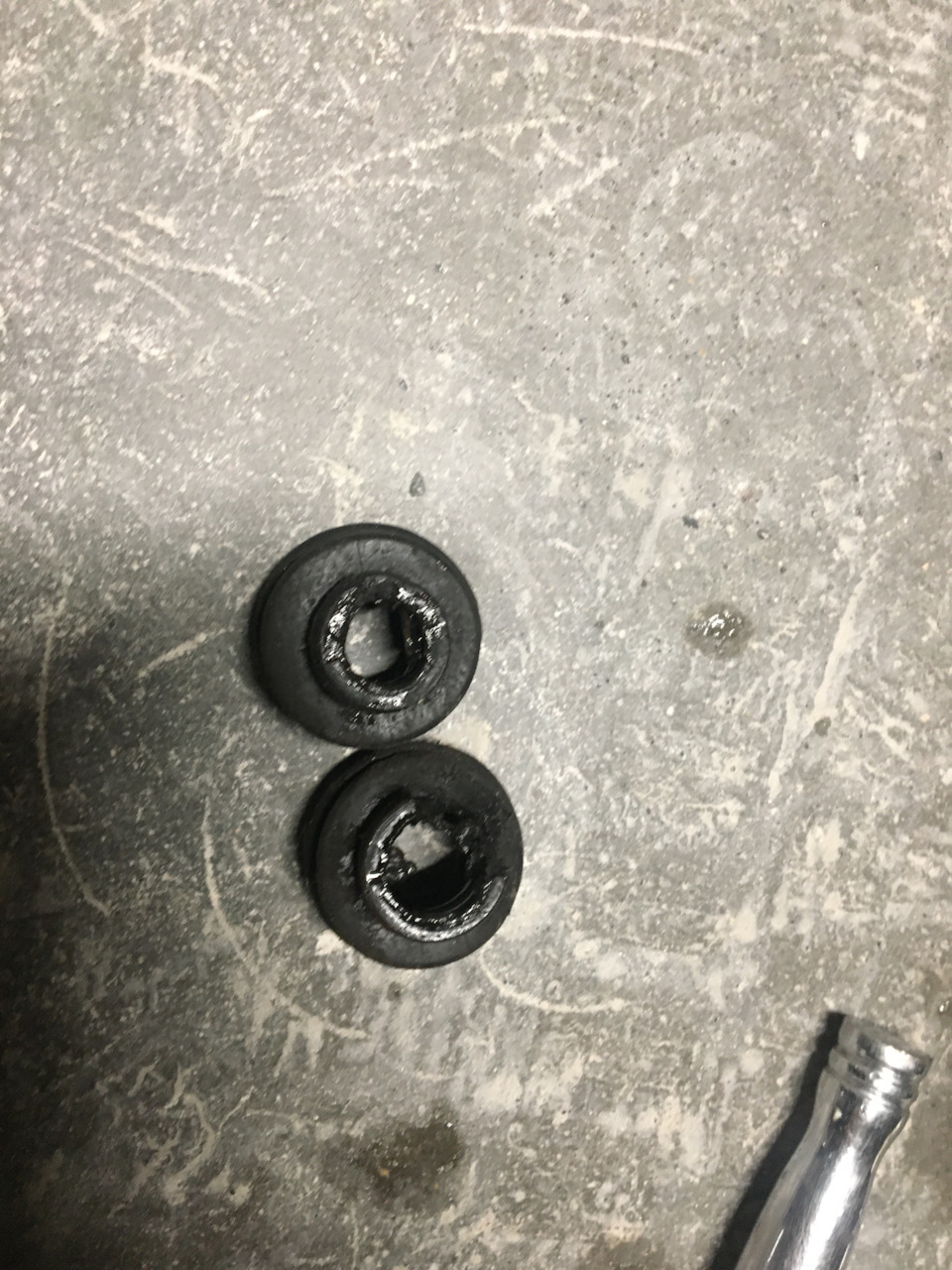

47769-50010 — резиновая втулка на нижнюю направляющую суппорта 45р*2=90р
47715-42080 — направляющая переднего суппорта верхняя 480р*2=960р
04478-33100 — ремкомплект передних суппортов 1882р
Не хило, да? 3688р
Внимание, нижняя направляющая короче верхней направляющей
Всё собирал на тойотовский розовенький вазелин, хоть где-то читал, что данный вазелин только для поршней, в направляющие не подходит — пусть идут лесом. Лично сам читал бюллетень тойоты о необходимости применения данного вазелина при прохождении ТО. Ну и как обычно тыльную сторону колодок мазанул графитовой мазутой.
Вдруг кому интересно

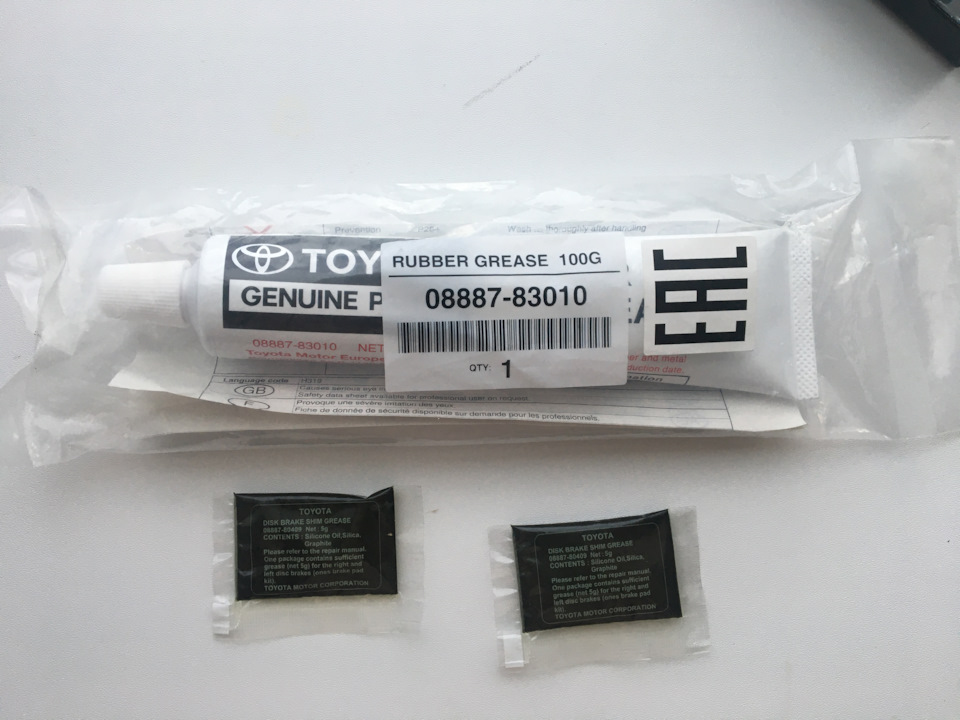

08887-83010 — Смазка направляющих тормозного суппорта
08887-80409 — смазка опорных пластин тормозного суппорта
Ну и напоследок, установил на переднюю и заднюю ось противоскрипные пластины. Видимо прежний хозяин с заменой колодок, либо случайно либо по незнанке выкинул пластины с колодками…
04945-33260 — комплект противоскрипных пластин на переднюю ось 1188р
04946-33040 — комплект противоскрипных пластин на заднюю ось 950р
Естественно новые я не стал брать, нашёл на разборе, 550 перед + 400 зад, состояние новых)

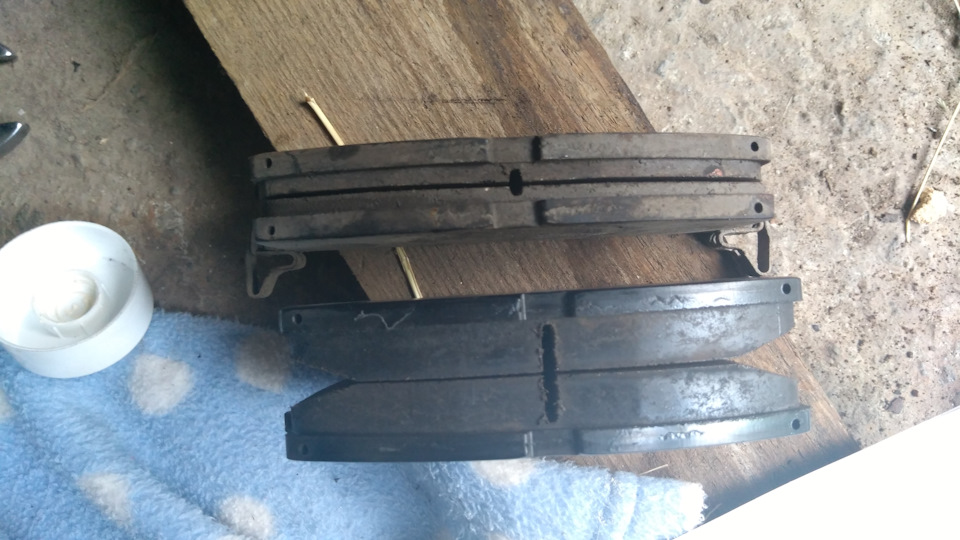

После проведённой процедуры ушло очень много стуков, колодки перестали скрипеть и долбить на мелких ямках)
По итогу скажу, уделяйте огромное внимание тормозам товарищи, они Вам спасают жизнь!
Ребилд передних тормозов 51-22

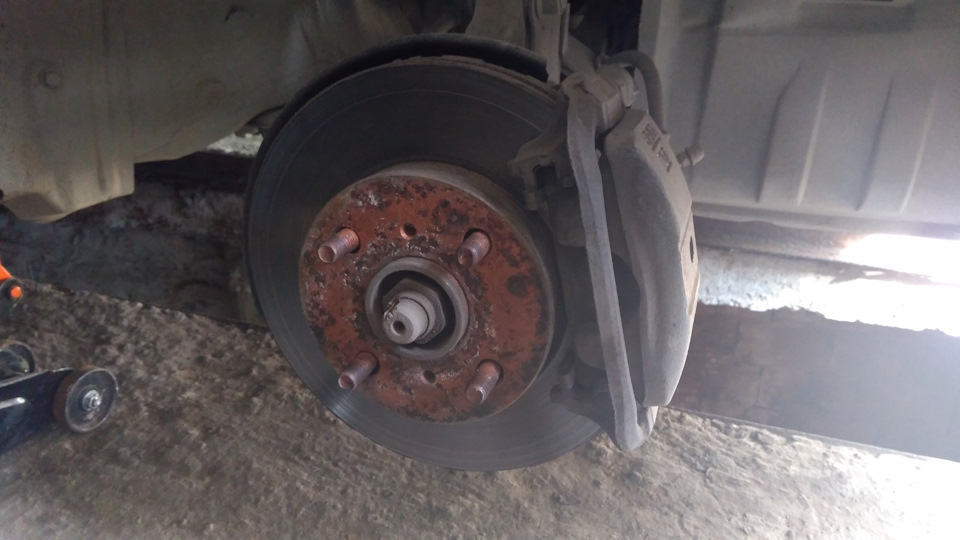

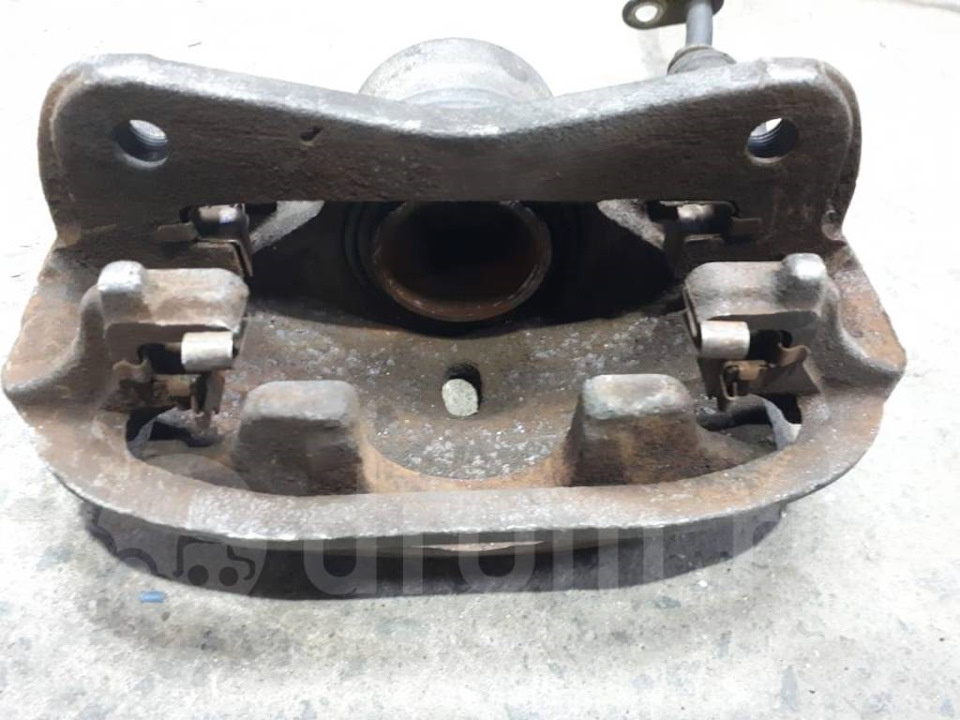

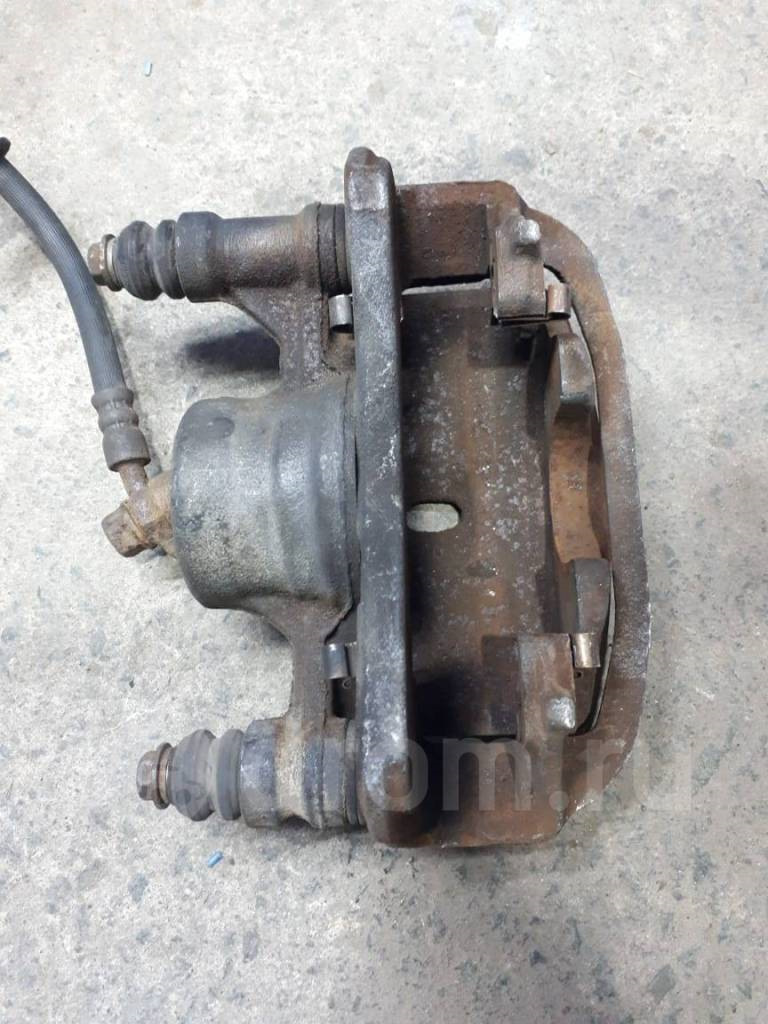

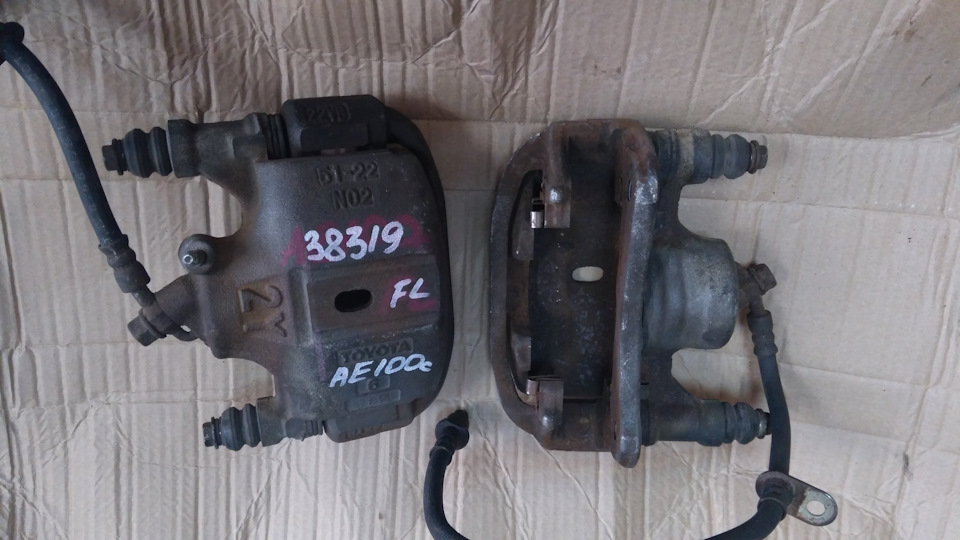

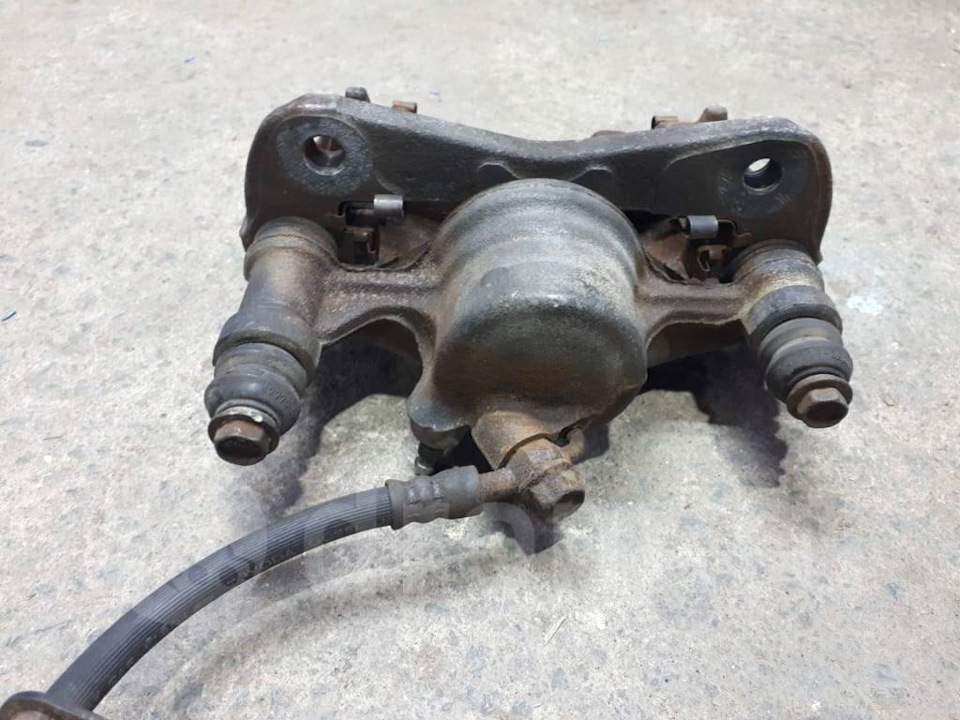

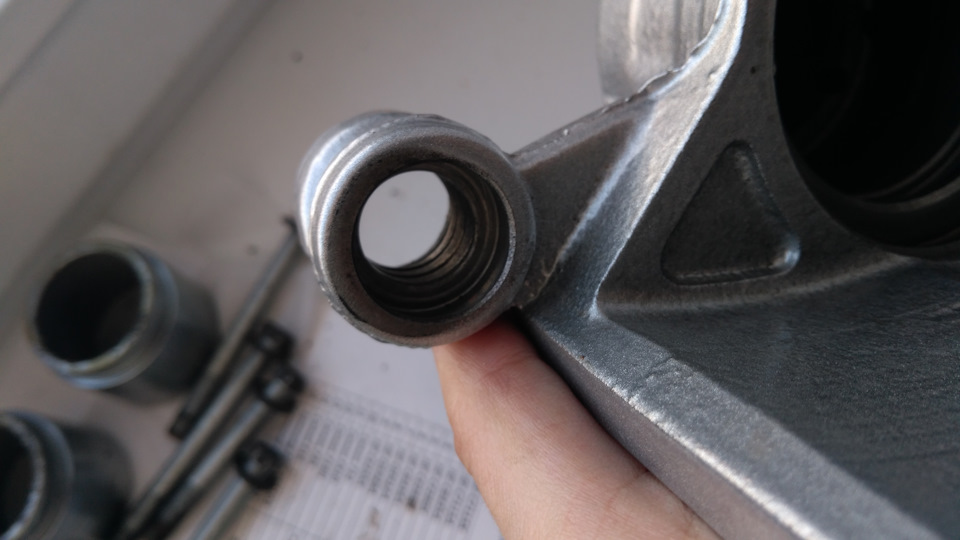

Некоторое время назад я проверял передние суппорта. Состояние было далеко от идеального. Нижние маленькие уши были ржавые, направляшки в коррозии, клинили. Решил я это дело исправить и начал искать контрактные суппорта. Сначала хотел найти и поставить 54-22, но в нескольких местах встретил, что тогда 13е диски не встанут (из-за скобы или из-за размера диска). А у меня 2 комплекта с резиной. Короче решил не рисковать, хотя их полно и они намного дешевле. Нашел в Новосибе, в идеальном состоянии суппорта 51-22.

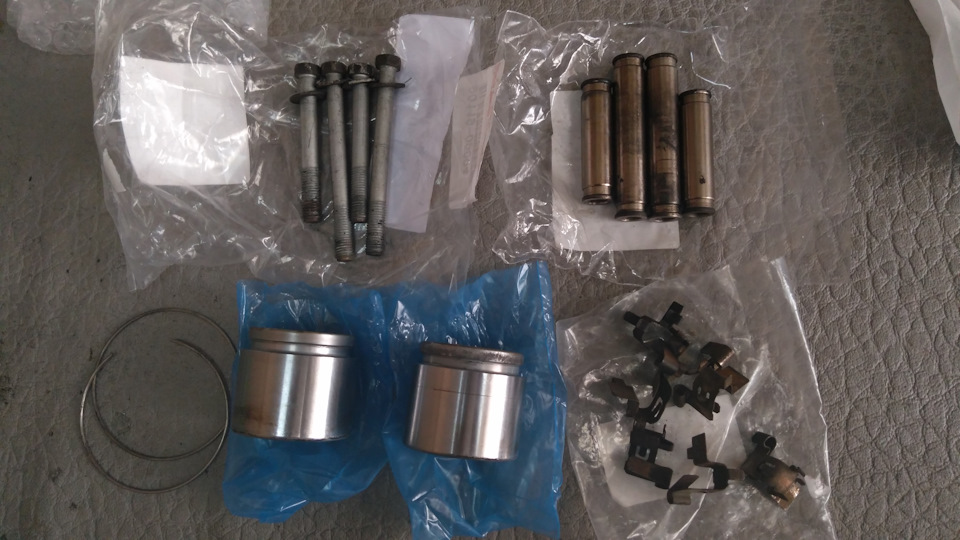

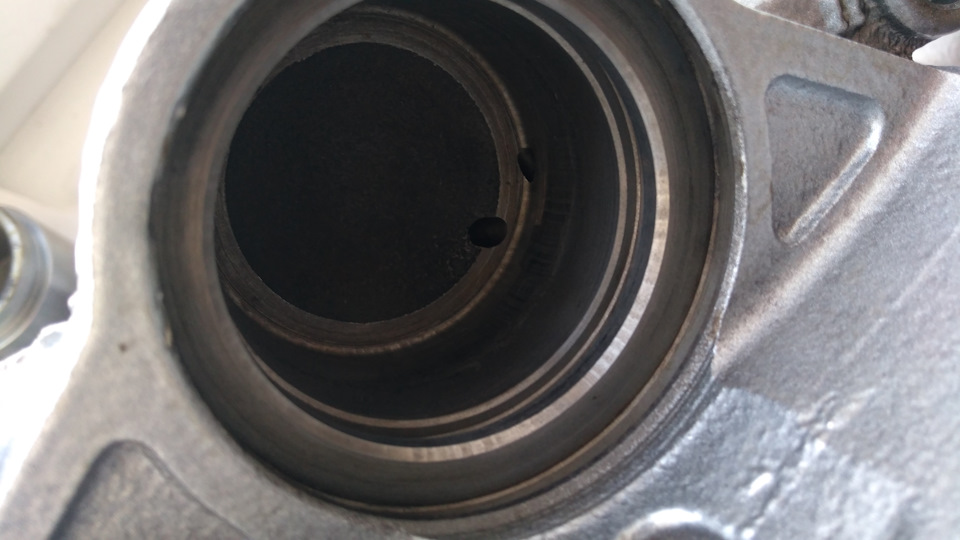

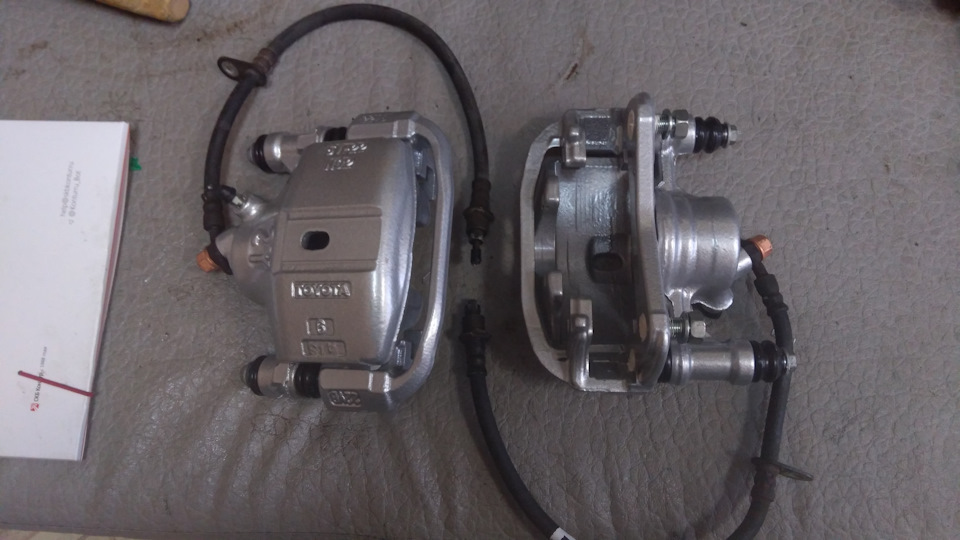

После получения я их разобрал. Всё в отличном состоянии. Ни капли коррозии или ржи внутри, сверху легкий налет ржи. Короче можно сразу ставить и ездить. Но это не наш путь )))
Я их разобрал и отдал в пескоструй и порошковую покраску. С цветом не стал мудрить — машина не гонка, смешно смотрятся красные суппорта. Поэтому нейтральный серый.

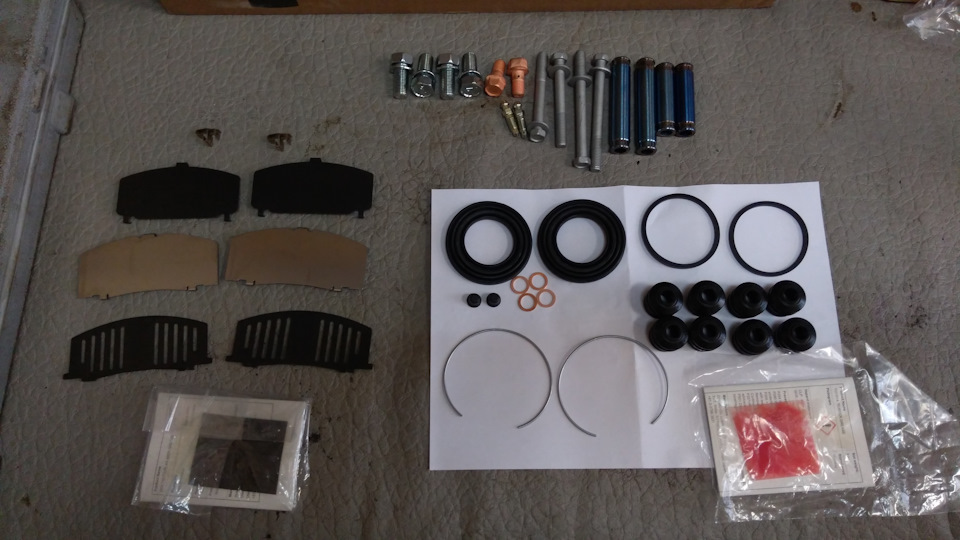

Еще до приезда суппортов мной были заказаны запчасти для ребилда и смазки для сборки. Всё оригинал, кроме поршней (уж больно дорого 3т.р. отдавать, когда есть нормальный аналог) и набора скоб (этих просто нет в наличии в оригинале).

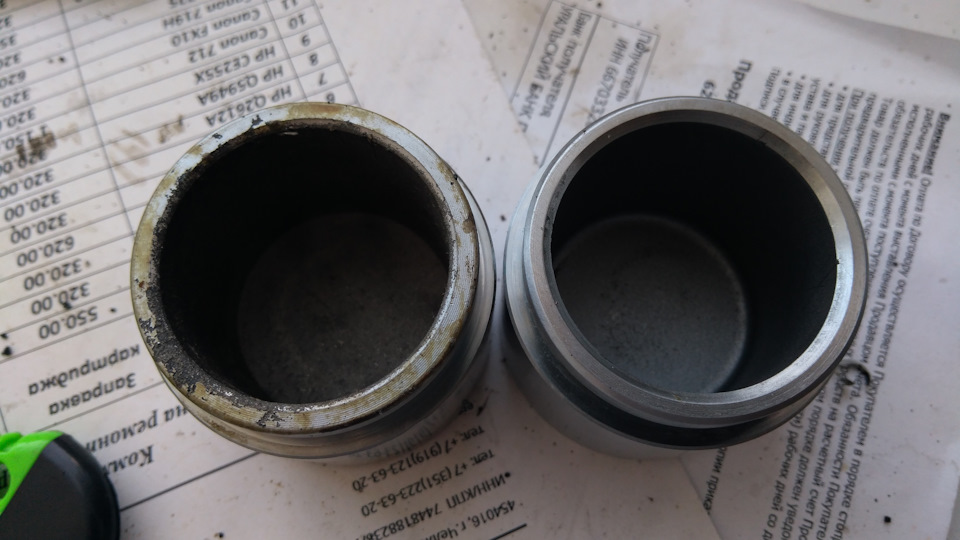

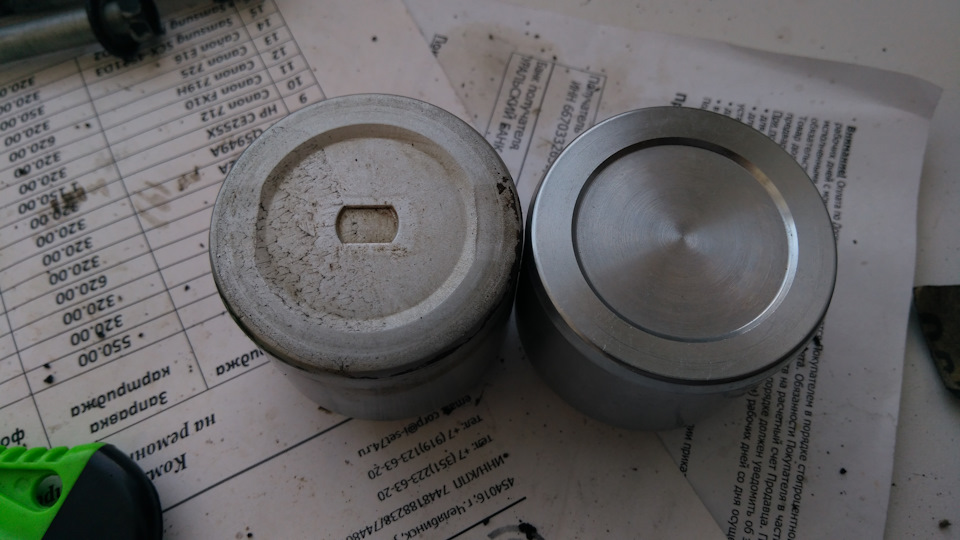

Для сравнения оригинальный поршень Toyota и от Frenkit

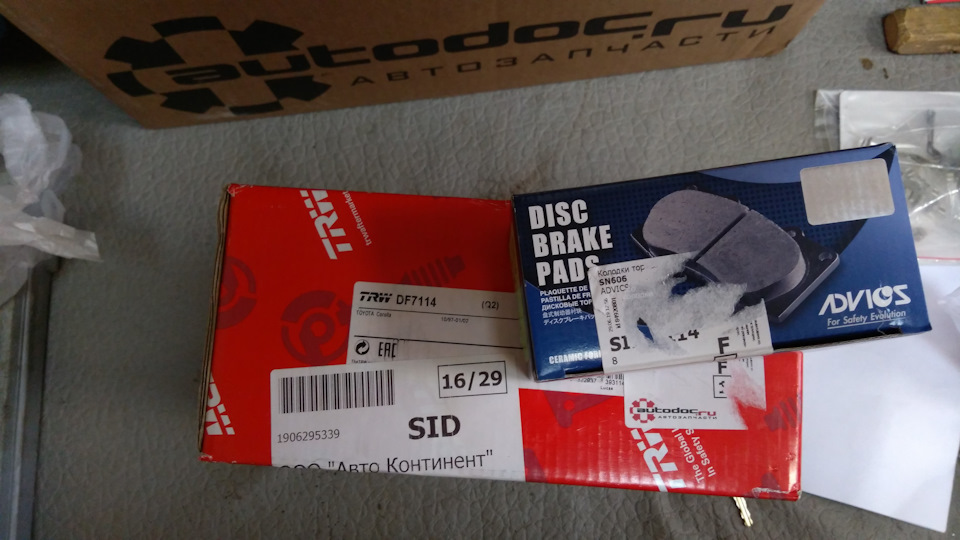

Ну и до кучи были куплены колодки Advics и диски тормозные TRW. Как аналог не бьются, т.к. идут на 110й кузов, но всё встаёт BoltOn ))
Сам процесс сборки я не фоткал. Есть прекрасное видео от Docent86
Сборка
Про направляшки
Ну а далее в гараж и сборка.
Еще с суппортами шли тормозные шланги — их тоже поставил, хотя у моих состояние тоже отличное — ни трещинки. Оставлю на запас.
Прокачка:
1. Правое заднее
2. Левое переднее
3. Правое заднее
4. Левое заднее
5. Правое переднее
6. Левое переднее.
Пока проехал 20км на них. Тормозит плавно, колом не встаёт. Посмотрим как будет, когда притрется.
Ну а теперь самая печальная часть повествования — затраты (новые покупались через Автодок, т.к. там видно дилеров):
Суппорта передние контрактные Toyota 51-22 (4775012400) — 7 000р.
Доставка Энергией Новосибирск-Челябинск — 330р.
Пескоструй и порошковая покраска — 2 500р. (за оба)

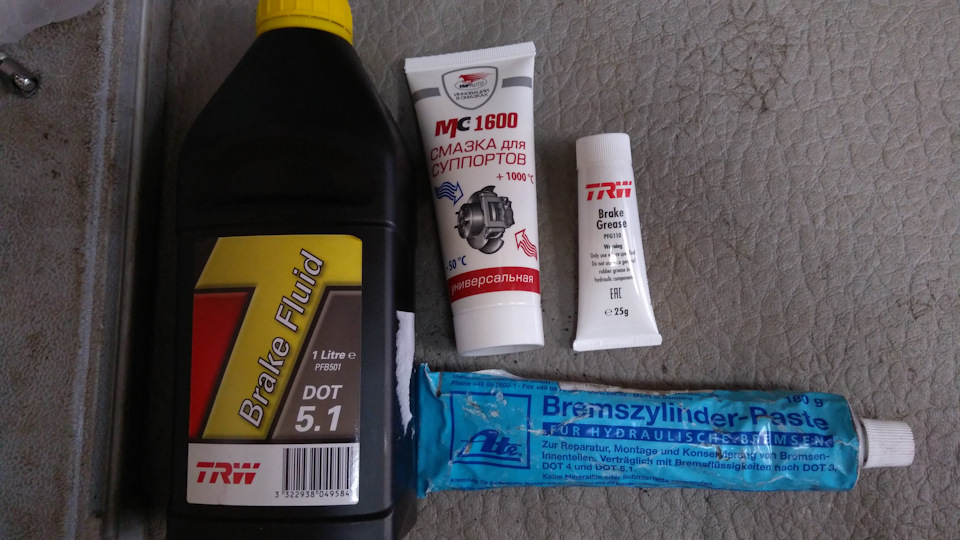

Смазка для гидроцилинров ATE 03990205112 180мл. — 467р.
Смазка для направляющих LUCAS/TRW PFG110 25г. — 210р.
Смазка противоскрипная VMPAUTO MC1600 1503 100г. — 505р.
Жидкость тормозная LUCAS/TRW PFB501 1л. — 498р.
Колодки тормозные передние ADVICS SN606 — 1 394р.
Диск тормозной LUCAS/TRW DF7114 — 3 286р. (1 643р x 2 шт)

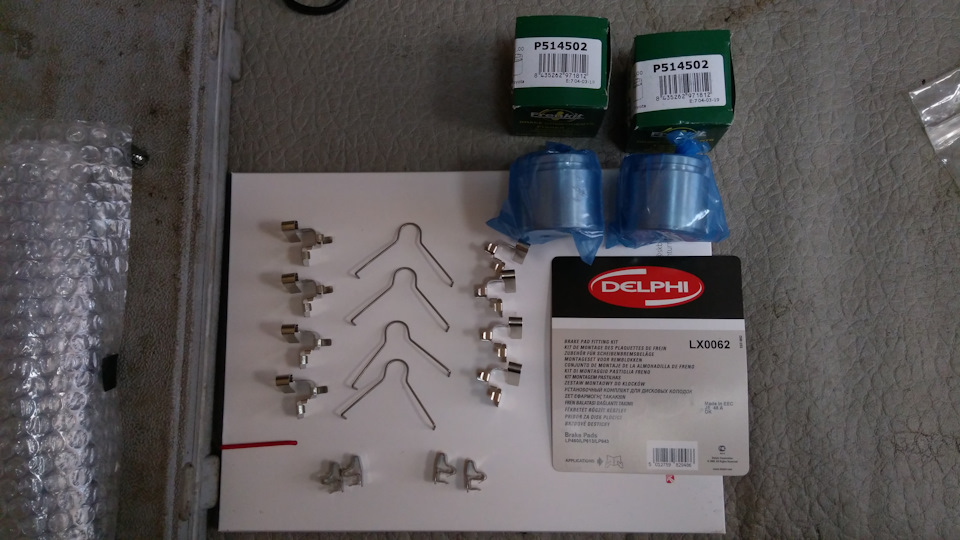

Скобы суппорта DELPHI LX0062 — 1 238р.
Поршень суппорта FRENKIT P514502 — 760р. (380р. x 2 шт)
Болт медный TOYOTA 9040110015 — 446р. (223р x 2 шт)
Болт короткий направляющих суппорта TOYOTA 9011909003 (9-1.25pх71-25) — 446р. (223р x 2 шт)
Болт длинный направляющих суппорта TOYOTA 9011909004 (9-1.25pх91-25) — 298р. (149р x 2 шт)
Направляющая суппорта короткая TOYOTA 4776912030 — 960р. (480р x 2 шт)
Направляющая суппорта длинная TOYOTA 4777916010 — 760р. (380р x 2 шт)
Болт крепления к ступице TOYOTA 9011912040 — 404р. (101р x 4 шт)
Ремкомплект суппорта переднего TOYOTA 0447912091 — 2 205р.
Комплект противоскрипных пластин TOYOTA 0494532060 — 1 995р.
Штуцер прокачной TOYOTA 4754720010 — 360р. (180р x 2 шт, можно было взять аналог, ориг. тоже как то мягковат)
ВМ! Ремкомплекты суппортов на кайрон
Всем известно что, суппорта на кайроне не перебираются, по версии производителя. В оригинальном каталоге только суппорт в сборе. Суппорта стоят фирмы Мондо.
Даже на сайте Френкит нет ремкомплектов резинок для переборки суппортов для кайрона. Но, мы то знаем что можно подобрать комплект от других моделей. Поэтому я взял на себя смелость сделать подборку с артикулами для ремонта суппортов. Я не претендую, что все правильно, я всего лишь попытался обобщить, то что нашел на драйве. Меня до сих пор грызут сомнения по диаметру цилиндров. Все сходится что диаметр 43, но мои измерения летом говорят что 44, ноя не вынимал цилиндр, поэтому замер по башке, и он не самый правильный. По последней информации спереди может быть как 43, так и 45мм поршни! на заднем суппорте вроде как только 43мм поршни.
Передний суппорт:
какого диаметры поршней у этого суппорта наука умалчивает
MANDO EX4814009152 — R
MANDO EX4811009152 — L
Резинки манжеты, комплект под 43 мм поршнь:
Frenkit 243002(уточняйте подойдет ли на второй кайрон) www.frenkit.es/ru/catalogo/catalogo-online/243002
Autofren Seinsa D4785 www.autodoc.ru/man/4013/part/d4785
Направляющие, на одной из направляющих стоит резинка:
581622F300 низ с резинкой
581612F300 верх
