АКПП A4AF3, A4BF3 (KM178)

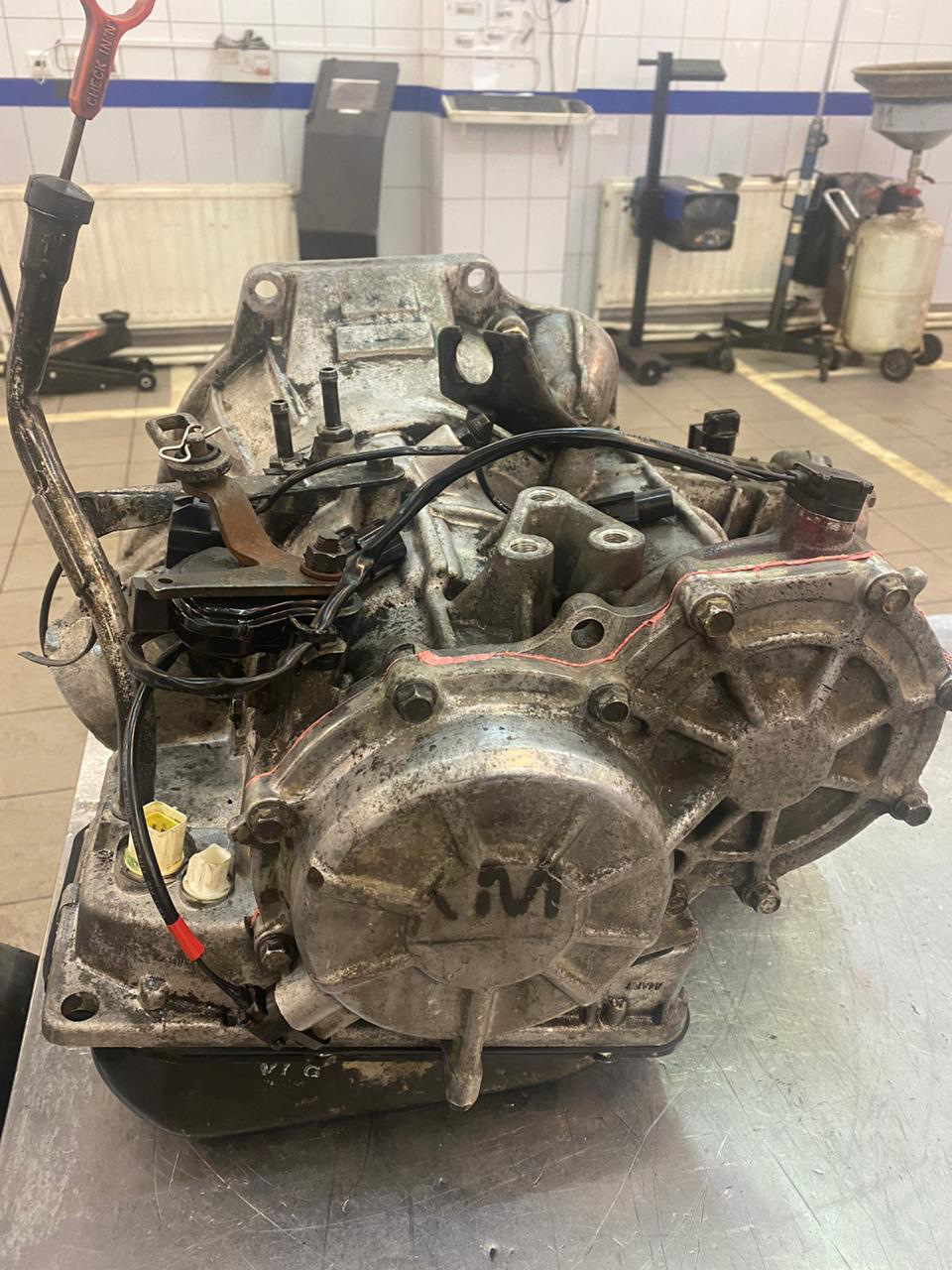

4-х ступенчатая Акпп A4AF-3, A4BF-3 (KM175) разработана в 2000 году корейскими инженерами Хендэ как следующее поколение семейства АКПП A4AF1 для переднеприводных автомобилей среднего класса Hyundai Matrix, Elantra, Accent, Getz и Kia AVELLA российской сборки (список внизу) с двигателем до 2л.

Известна также по старой японской системе как F4A32. Но после добровольной эвтаназии японского отделения Мицубиши в 2003-м году, эта классификация больше не употребляется.

Коробка считается очень надежной, неприхотливой, выдерживает длительные испытания грязным маслом. После капремонта с переборкой всех расходников мастера спокойно дают гарантию на 1-2 года. Многие запчасти для АКПП A4AF3, A4BF3 взаимозаменяемы с коробками всего семейства A4AF*.

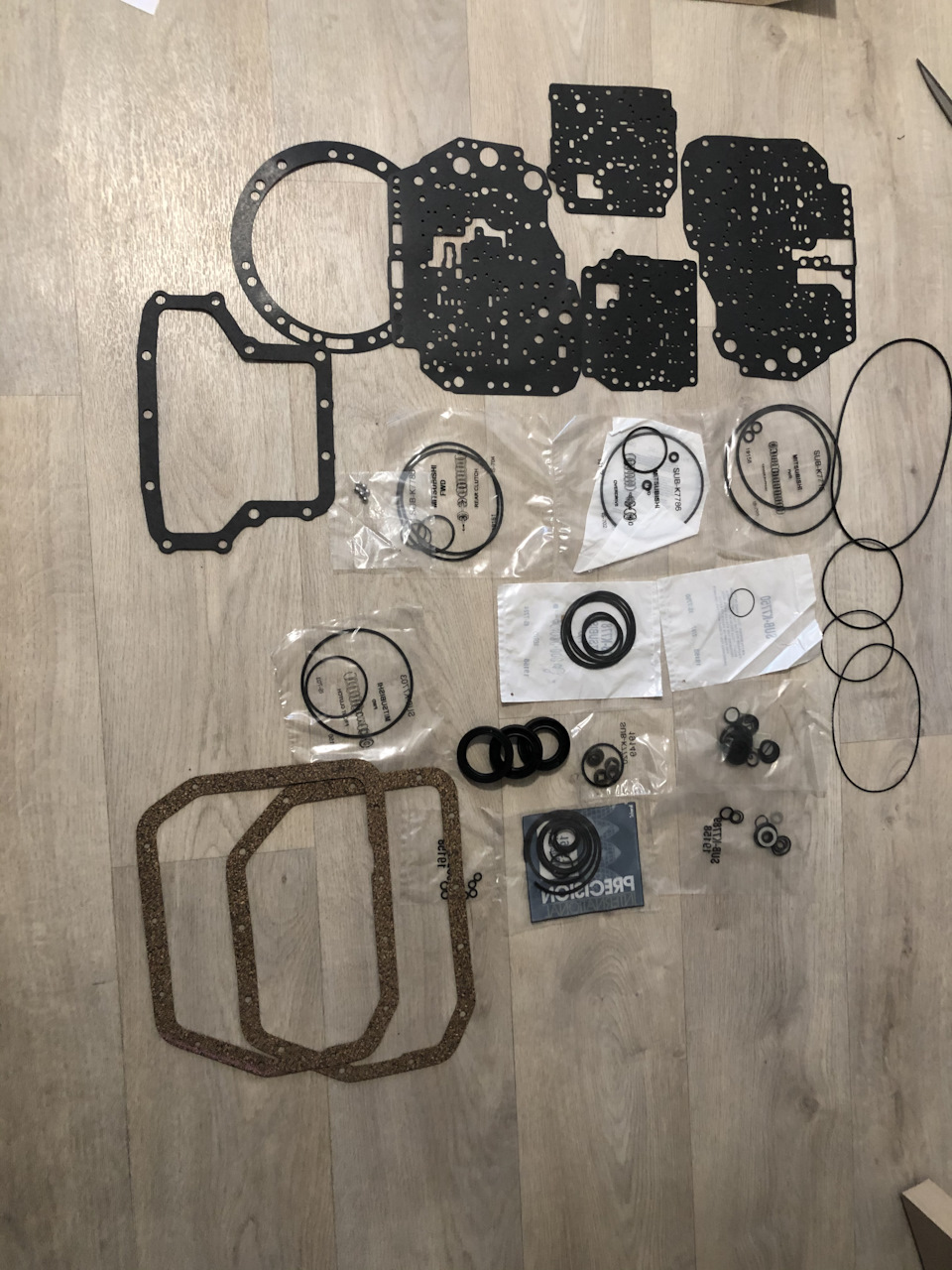

Для полной переборки обычно заказывают: Ремкомплект прокладок и сальников, фрикционы всем комплектом, Стальные диски (если горело масло), фильтр и тормозную ленту. При вскрытии часто оказывается, что требует замены и провернувшаяся втулка насоса.

Мастера в половине случаев переборки заказывают недорогой ОверолКит от АТОК 364002-AT. Подходит к A4AF3, A4AF2, A4BF3, авто Elantra 99-00, Accent 99-07 Getz 00-07 итд.).

Реже мастера заказывают Ремкомплект прокладок и сальников от Precision.

Комплект стальных дисков заказывают реже (364004C) или в составе полного ремкомплекта для переборки в составе Мастеркита — 364007.

А4АF. в случае аварийного прихода в капремонт имеет следующие слабые места, на которые стоит обратить особое внимание:

Различаются тормозные ленты для двигателей до 1.8 литра и свыше 1.8 л.

Сальники-манжеты 360070 и 360076 унифицированы, подходят под все родственные АКПП от КМ175 до F4A33 и заказываются почти при любом капремонте.

Барабан меняют комплектом, включая статор насоса, а в трети случаев водители не успевают заметить отсутствие масла коробки и приходится менять и весь Насос 364500 в полном комплекте с Барабаном.

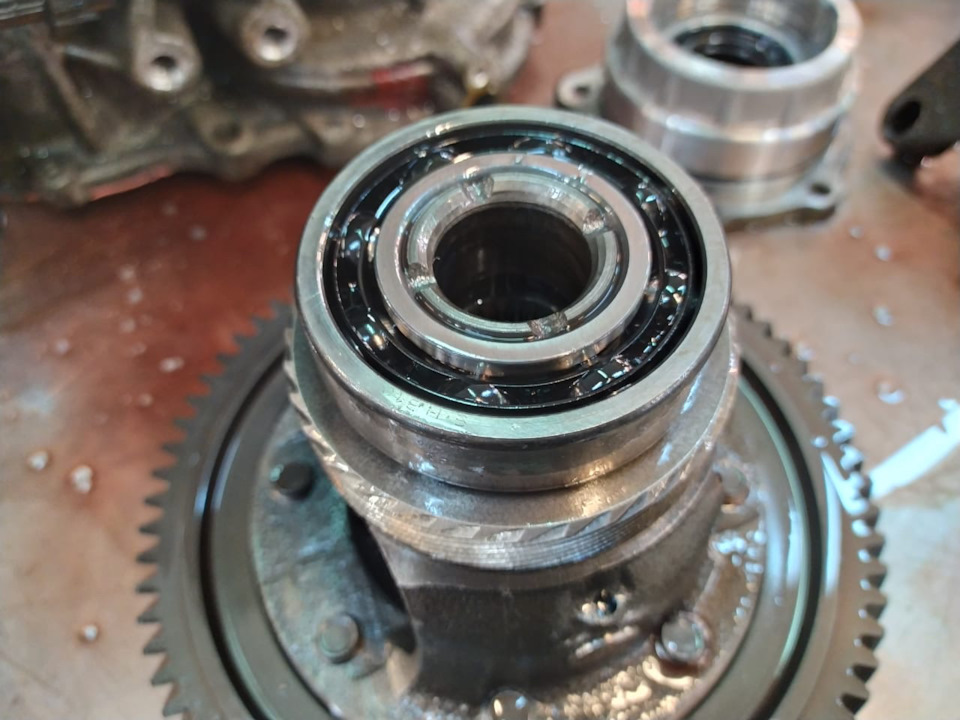

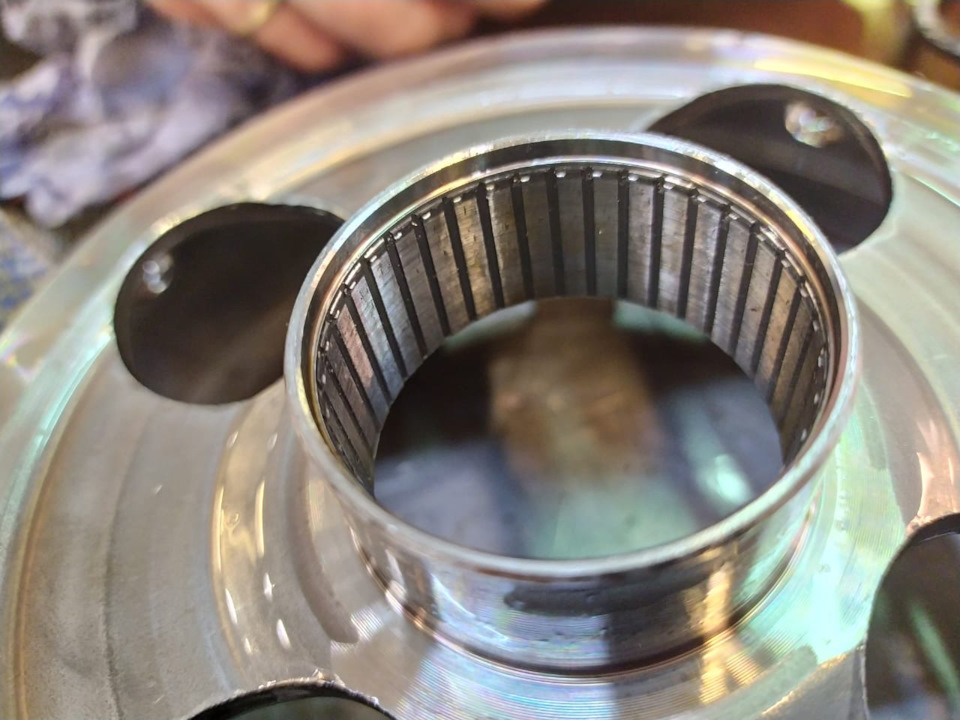

Эту проблему решают, заменив втулку на подшипник (справа).

Случаются проблемы с дифференциалом 364716.

В 3 раза чаще всех остальных фрикционов горят фрикционы №364106 в пакете Direct Clutch\ Forward.

Почти всегда при полном капремонте оказываются подгорелыми несколько пакетов и заказывают фрикционы полным комплектом: №364003.

Существуют раритетные коробки, на которых используются фрикционы Овердрайв первого поколения (1985 года) на 40 зубов, но такие случаи крайне редки и в этом случае такие фрикционы приходится дозаказывать отдельно.

— Вал Овердрайв (27 зубьев) =74 мм 364675.

и сам Хаб Овердрайв — 364570. Разбивает подшипником 220.

Причиной называют грязное масло и перегрузки максимальным крутящим моментом.

В этой модификации гидравлическая плита оснащена уже комплектом из 6-ти соленоидов, вместо 4-х в предыдущей модификации. Проблемы вызваны не ухудшением качества соленоидов, а в разы увеличившейся нагрузкой на них.

Иногда проблема одного из соленоидов линейного давления приводит к жесткому переключению или принудительному включению 3-й передачи, без кодов ошибки. Проблемы обычно заключаются в том, что из-за грязного масла золотник соленоида истирает канал, начинает болтаться и в какой-то момент заклинивает. Прочистка только усугубляет проблему, а ремонт его не оправдывает затрат.

В целом эта коробка также надежна, как и сами автомобили Хёндэ, если не перегружать без нужды и не перегревать их.

Хотя, эта рекомендация касается большинства трансмиссий. Нужно учитывать, что программы-настройки блока управления позволяют нагружать эту коробку крутящими моментами выше предельных для узла 364521, особенно на машинах с максимальными по объему двигателями.

Источник

A4AF3 калькуляция ремонта на 2020 год

Всех приветствую товарищи!
В общем история поломки повторилась практически идентично как с первой поломкой АКПП. Окончание той истории подробно написано тут 👉🏼 www.drive2.ru/l/548649156508385413/

С подобным багажем знаний я решил объездить ближайшее сервисы АКПП, мало ли что скажут нового, а не просто давай 15.000руб мы вскроем и посмотрим.Возможно у наших коробок как и любых других есть ресурс и по этому ресурсу нужна замена той или иной запчасти.Но к сожалению рынок ремонта АКПП в переизбытке не квалифицированными мастерами.Вроде коробке нашей уже 20 лет и что, за 20 лет с подобными симптомами не сложилось общая картина, что и на каком пробеге ломается? В общем 3 сервиса и во всех трёх какую-то логическую цепочку мне не выстроили.Цены колебались от 40 до 80 т.р за ремонт коробки в среднем.

Шлицы барабана сточены.

1)Дёшево и ни каких гарантий(так скажем на продажу).
2)Делать для себя.Дабы в ближайшие как минимум 100-150 тыс.км забыть о коробке.

Авто продавать нет ни желания, не финансов на что-то новое, так что начинаем калькуляцию ремонта A4AF3 для себя!
Сразу скажу что некоторые з/ч были в нормальном состоянии, но я решил их поменять, чтобы не дай бог, ещё раз не снимать АКПП и не лезть туда.
Полный список запчастей.Цены указываю на Ноябрь 2020 года в Санкт-Петербурге если заказывать в интернет магазинах!Через косую черту то, сколько я заплатил покупая с рук оригинальные новые запчасти или покупал не оригинал.

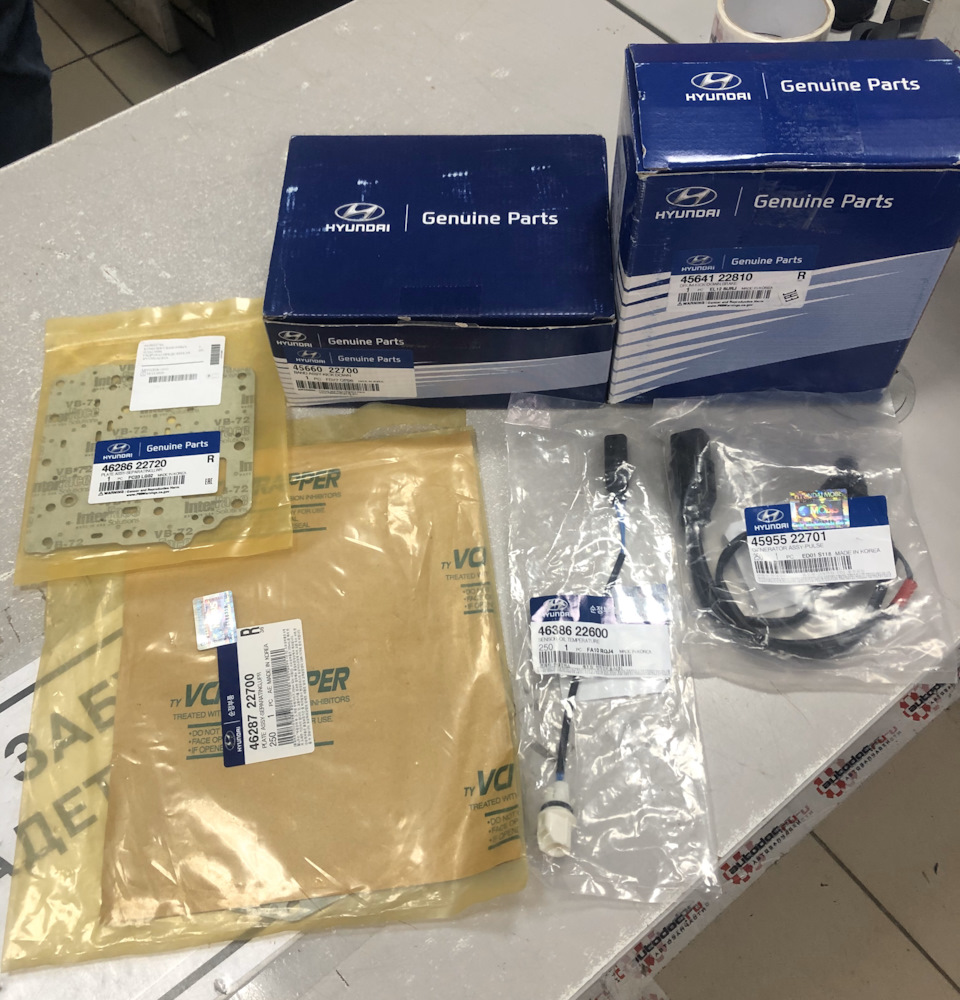

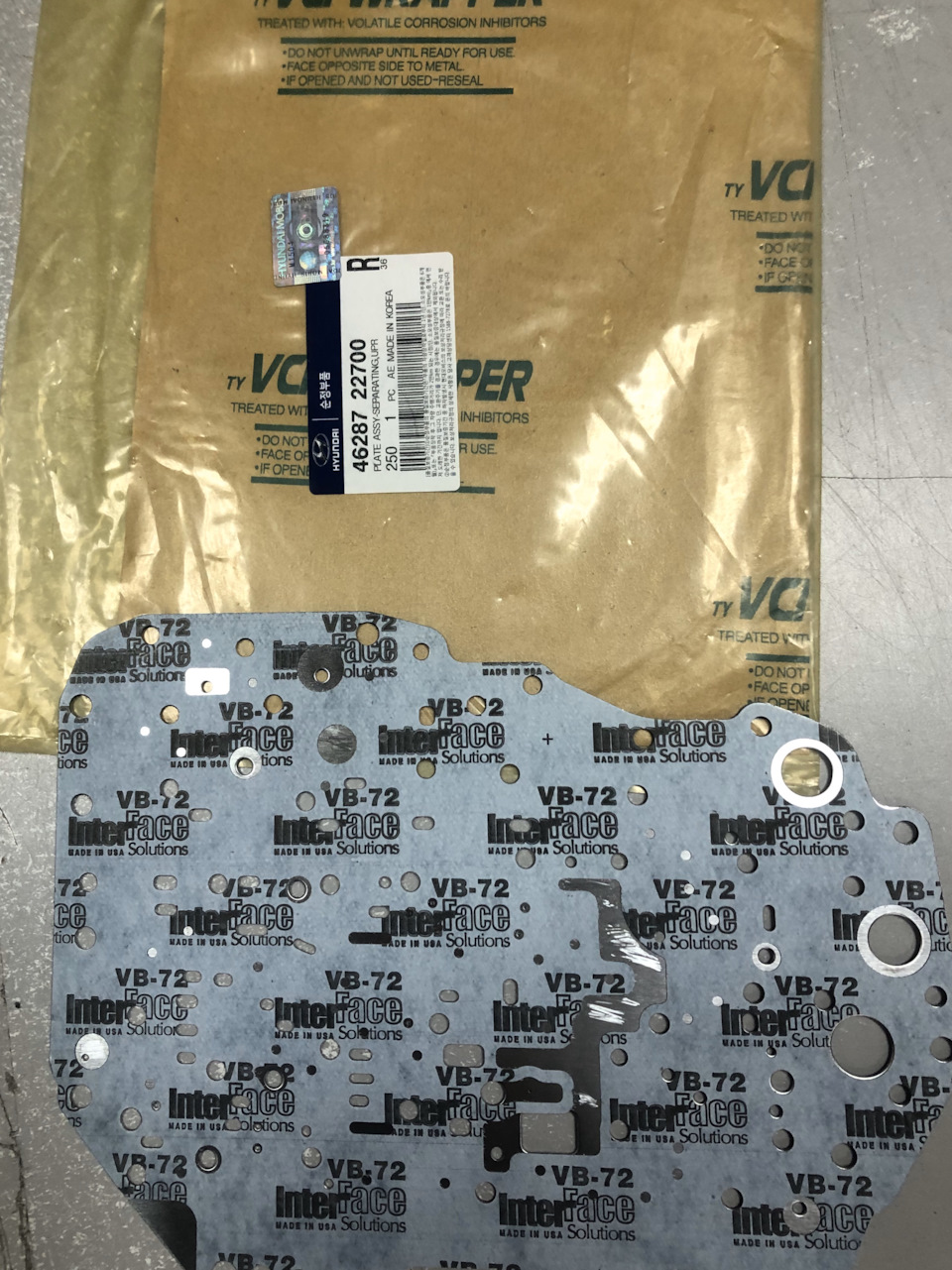

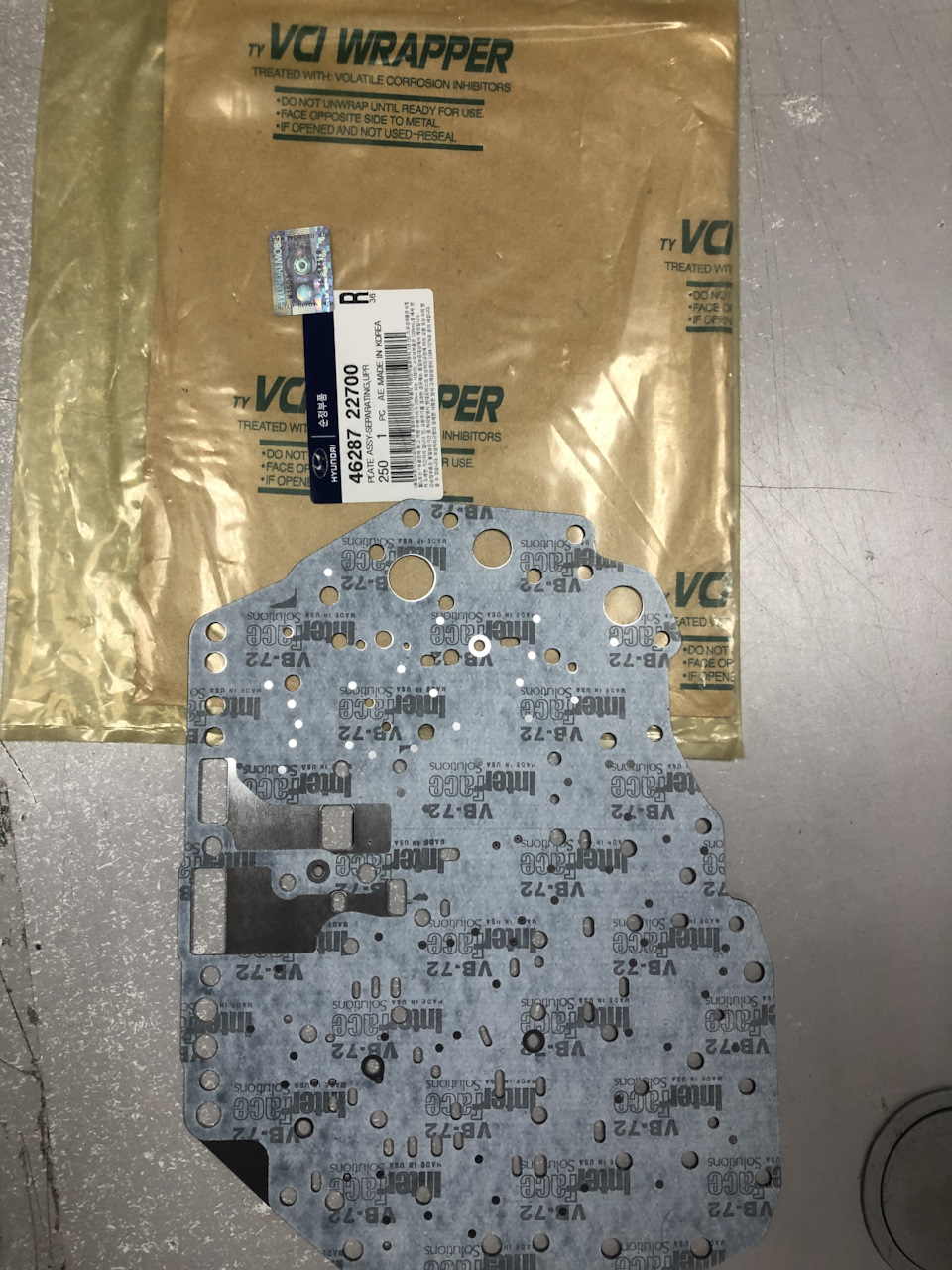

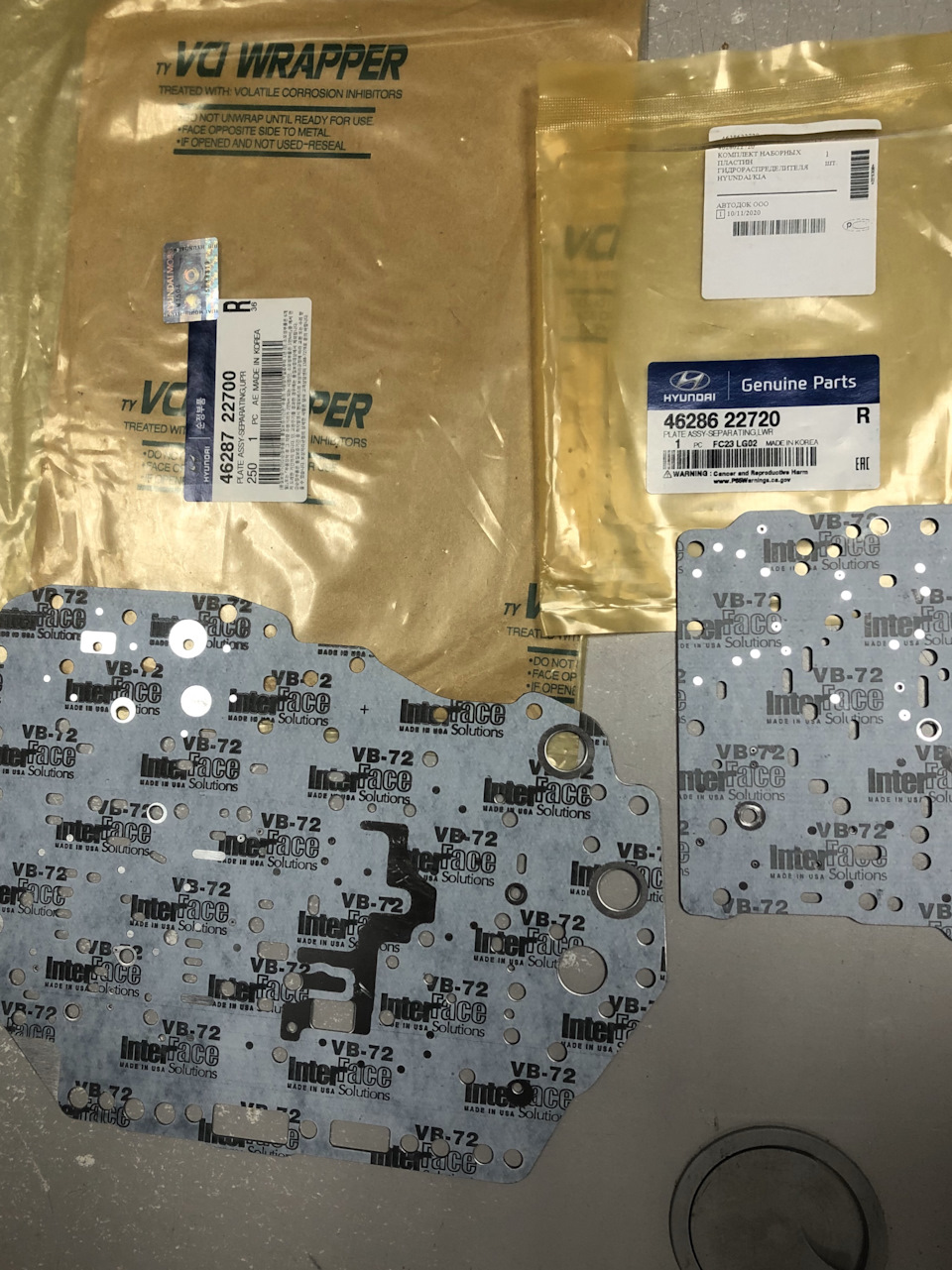

1)Лента тормозная 45660-22700 2363 руб/1500руб

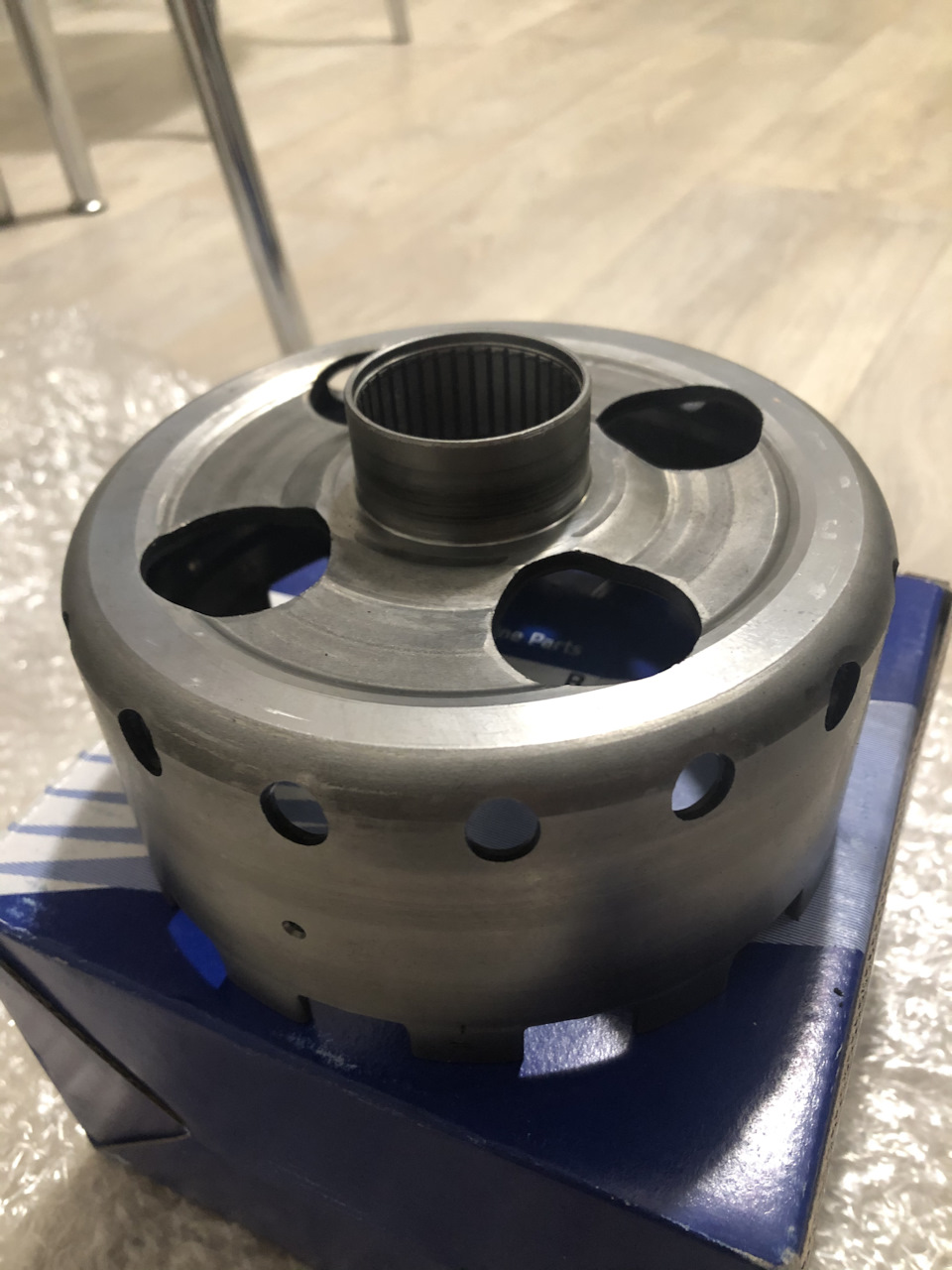

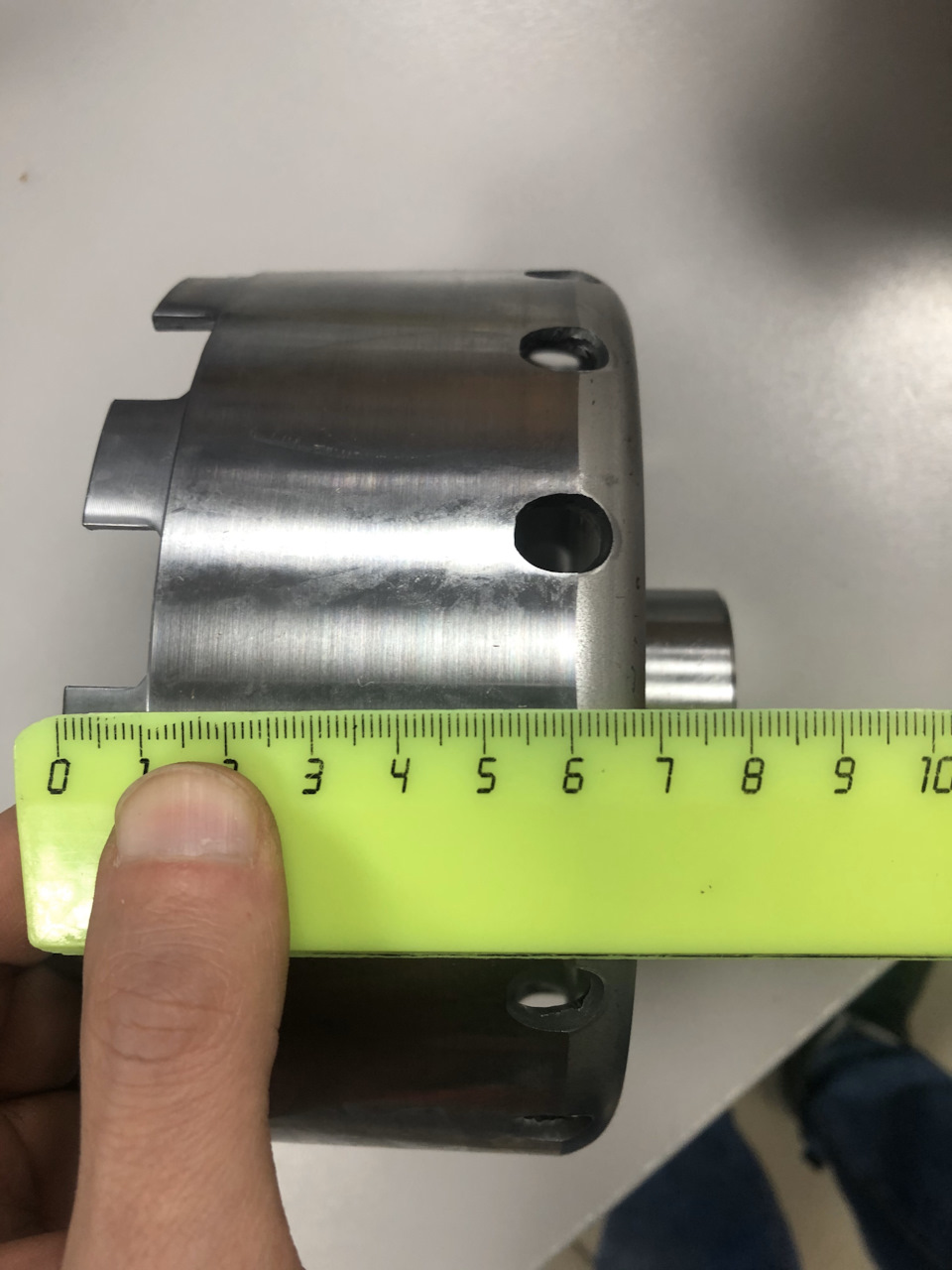

2)барабан Шела Директ (обязательно с низким зубом как на фото, с высоким зубом НЕ ПОДХОДИТ) 45641-22810 2599руб

3)упорный подшипник дифференциала 45829-34150 873 руб (В коробке лежал корейский FAG z578526kl)

4)Насос под муфту с подшипником
46110-22730 18700руб/
5)Фронтальная муфта
45480-22800 6300руб-7800руб…/Насос+муфта старого образца+ремонтные втулки- 10500руб

20000 руб/
Купил PRECISION 364002-PR 7860 руб
+доставка СДЭК по пункта выдачи www.atpshop.ru/transmissions/a4af3a4bf3-364.html
324 рубля до пункта выдачи в СПб Дата оформления: 06/11/2020 в 12:19
Получил 09.11.20.

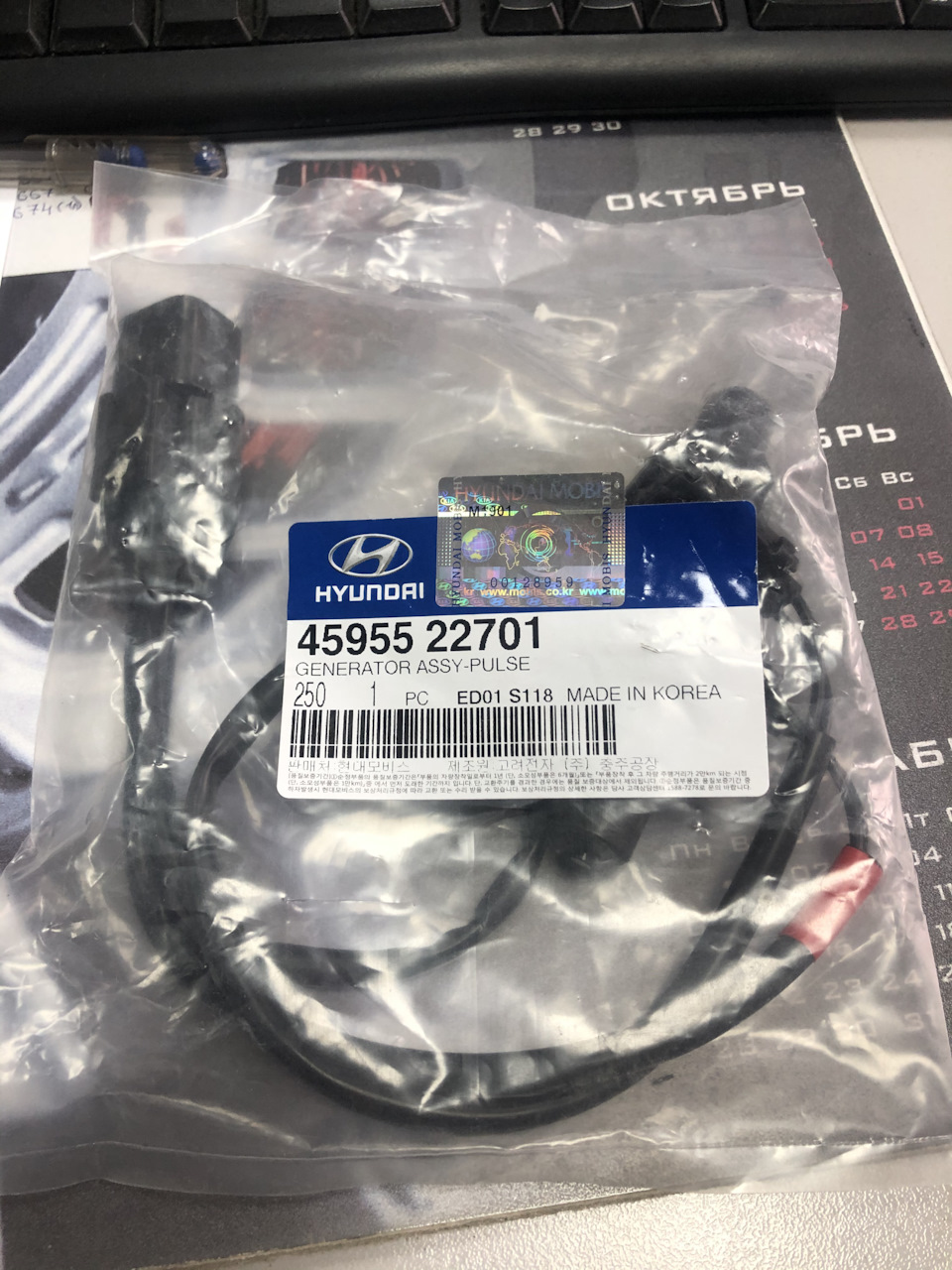

11)Фильтр масляный акпп с прокладкой поддона SCT SG1055 421 руб

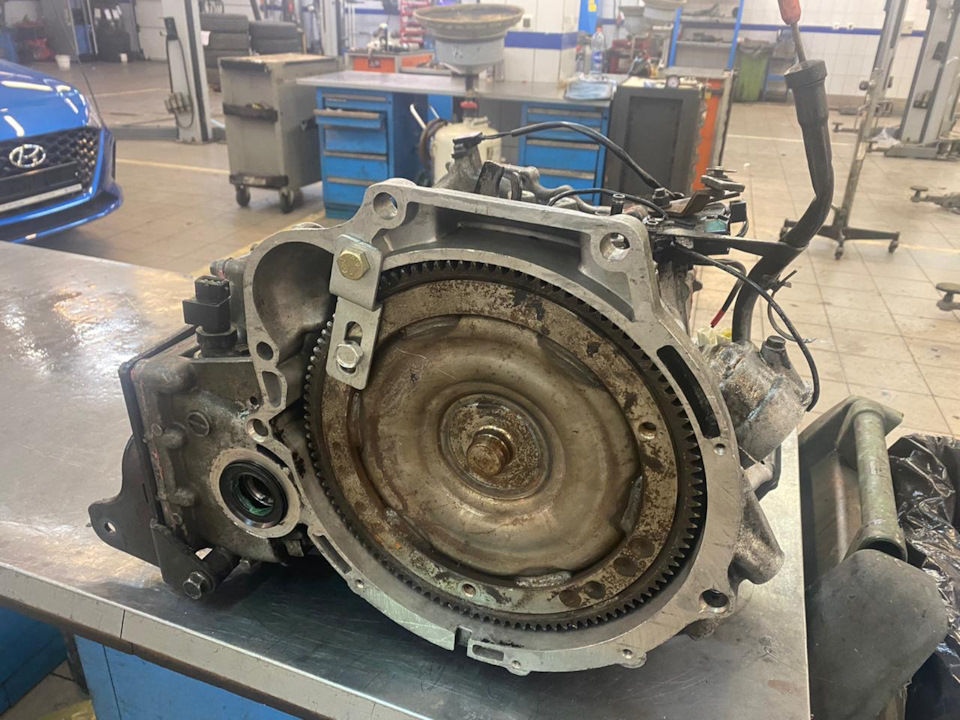

С 4 ноября 2020гожа авто переехало своим ходом в сервис и по мере поступления запчастей они сразу передавались в работу.

16 декабря 2020 года.

Буду и далее тестировать и собирать информацию.Пока на душе небольшой осадок.

Полный список запчастей задействованные во всем этом ремонте:
Лента тормозная 45660-22700 2363 руб/1500руб

2)барабан Шела Директ (обязательно с низким зубом как на фото, с высоким зубом НЕ ПОДХОДИТ) 45641-22810 2599руб

3)упорный подшипник дифференциала 45829-34150 873 руб (В коробке лежал корейский FAG z578526kl)

Источник

АКПП Hyundai\Kia- Mitsubishi A4AF3, A4BF3 (KM178)

4-х ступенчатая Акпп A4AF-3, A4BF-3 (KM175) разработана в 2000 году корейскими инженерами Хендэ как следующее поколение семейства АКПП A4AF1 для переднеприводных автомобилей среднего класса Hyundai Matrix, Elantra, Accent, Getz и Kia AVELLA российской сборки (список внизу) с двигателем до 2л.

Известна также по старой японской системе как F4A32. Но после добровольной эвтаназии японского отделения Мицубиши в 2003-м году, эта классификация больше не употребляется.

Для полной переборки обычно заказывают: Ремкомплект прокладок и сальников, фрикционы всем комплектом, Стальные диски (если горело масло), фильтр и тормозную ленту. При вскрытии часто оказывается, что требует замены и провернувшаяся втулка насоса.

Реже мастера заказывают Ремкомплект прокладок и сальников от Precision.

А4АF. в случае аварийного прихода в капремонт имеет следующие слабые места, на которые стоит обратить особое внимание:

Различаются тормозные ленты для двигателей до 1.8 литра и свыше 1.8 л.

Сальники-манжеты 360070 и 360076 унифицированы, подходят под все родственные АКПП от КМ175 до F4A33 и заказываются почти при любом капремонте.

Эту проблему решают, заменив втулку на подшипник ( справа ).

В 3 раза чаще всех остальных фрикционов горят фрикционы № 364106 в пакете Direct Clutch\ Forward.

Существуют раритетные коробки, на которых используются фрикционы Овердрайв первого поколения (1985 года) на 40 зубов, но такие случаи крайне редки и в этом случае такие фрикционы приходится дозаказывать отдельно.

Причиной называют грязное масло и перегрузки максимальным крутящим моментом.

В этой модификации гидравлическая плита оснащена уже комплектом из 6-ти соленоидов, вместо 4-х в предыдущей модификации. Проблемы вызваны не ухудшением качества соленоидов, а в разы увеличившейся нагрузкой на них.

Иногда проблема одного из соленоидов линейного давления приводит к жесткому переключению или принудительному включению 3-й передачи, без кодов ошибки. Проблемы обычно заключаются в том, что из-за грязного масла золотник соленоида истирает канал, начинает болтаться и в какой-то момент заклинивает. Прочистка только усугубляет проблему, а ремонт его не оправдывает затрат.

В целом эта коробка также надежна, как и сами автомобили Хёндэ, если не перегружать без нужды и не перегревать их.

Хотя, эта рекомендация касается большинства трансмиссий. Нужно учитывать, что программы-настройки блока управления позволяют нагружать эту коробку крутящими моментами выше предельных для узла 364521, особенно на машинах с максимальными по объему двигателями.

Примерный ассортимент запчастей для ремонта этой АКПП.

ATPshop.ru — запчасти для ремонта АКПП всех легковых автомобилей

Мы работаем на рынке запчастей АКПП с 2006 года

Источник

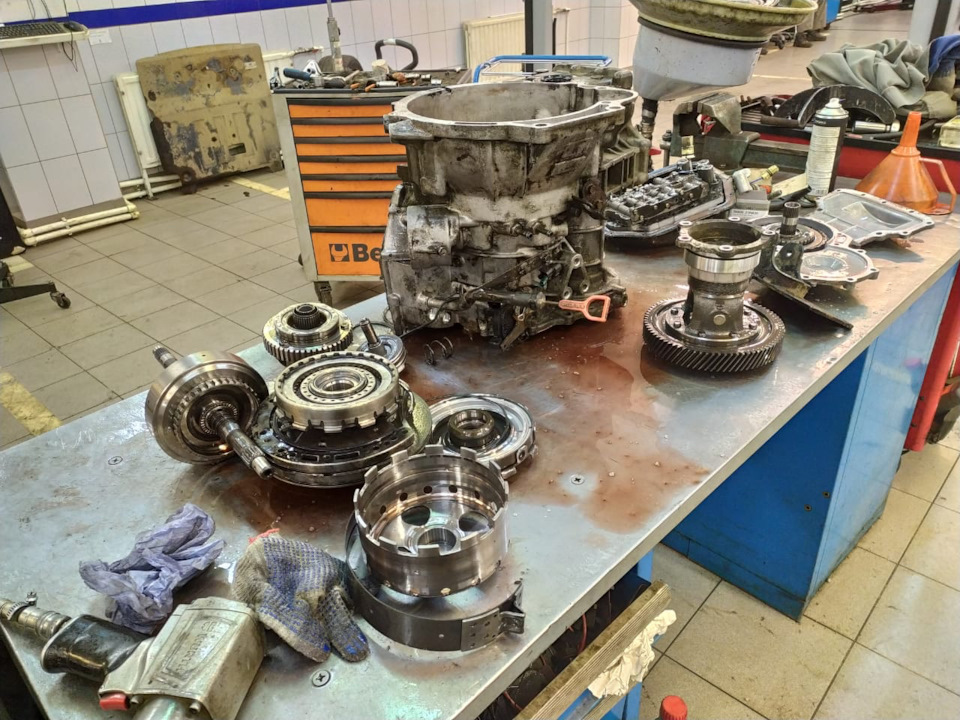

Самостоятельный ремонт АКПП A4AF3
