Авто дверь в курятник

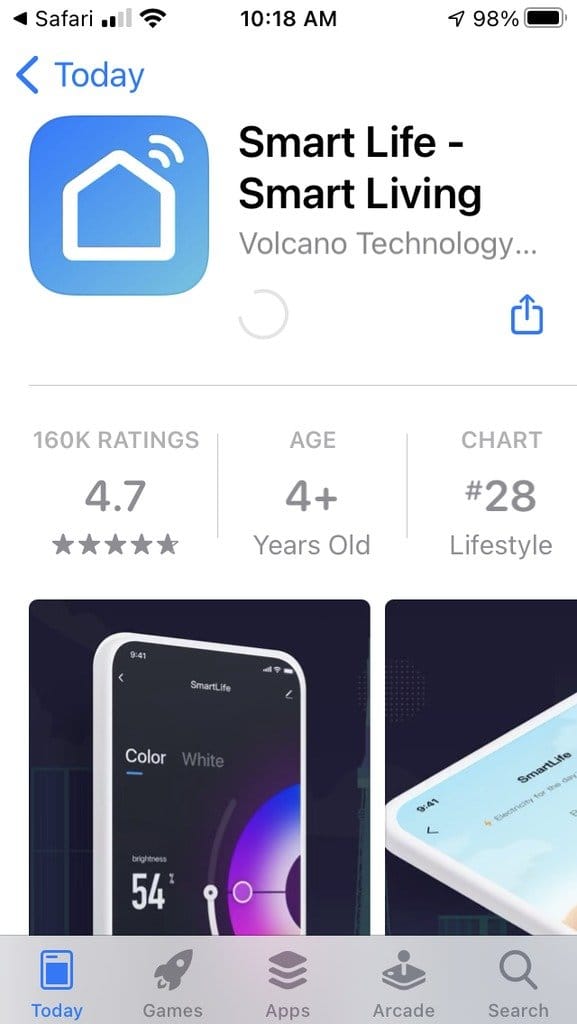

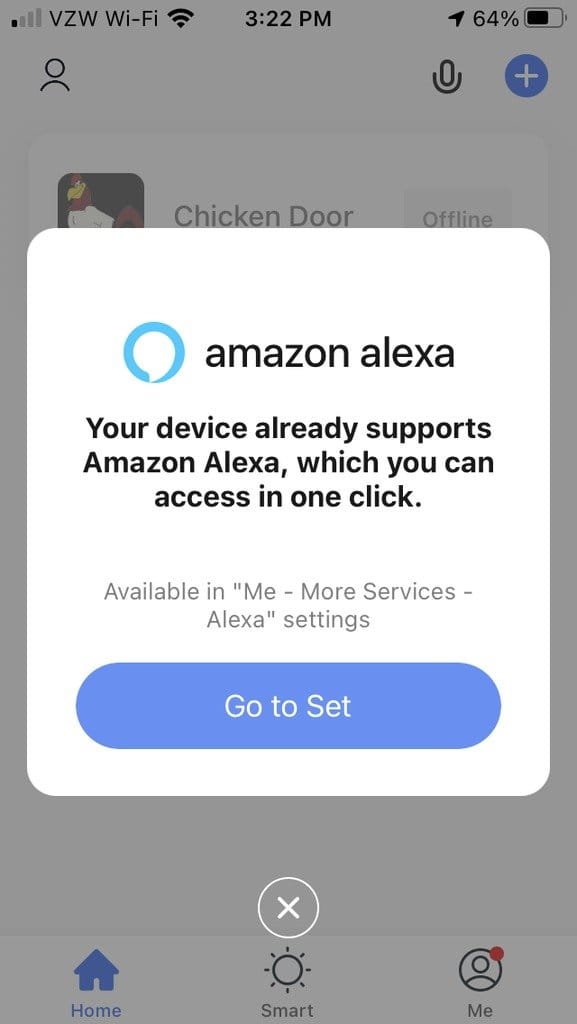

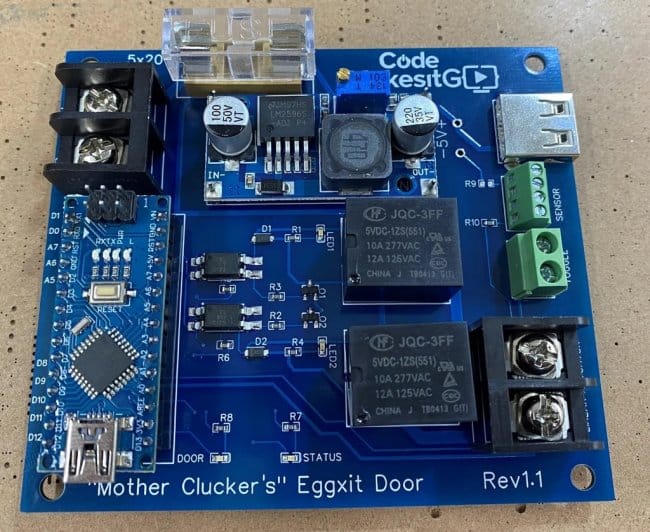

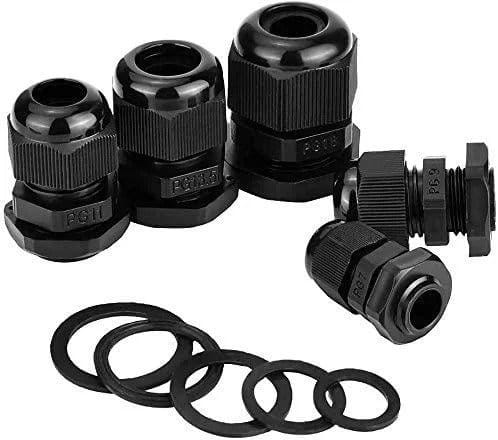

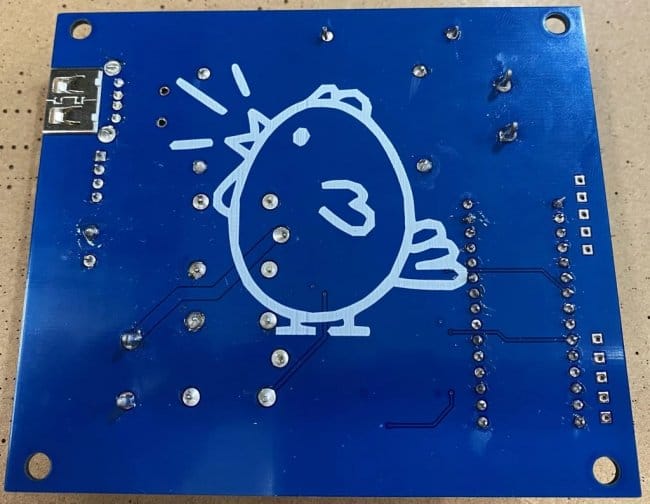

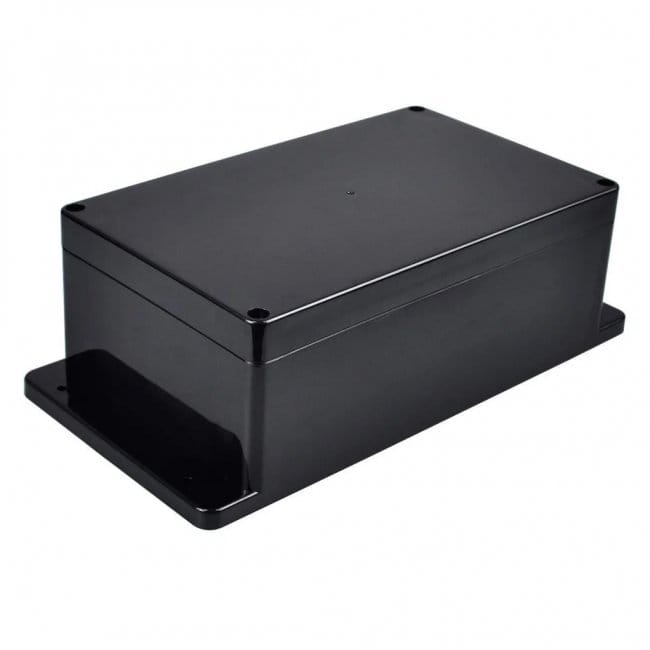

Дверь курятника с управлением через смартфон
Шаг третий: проверка кода

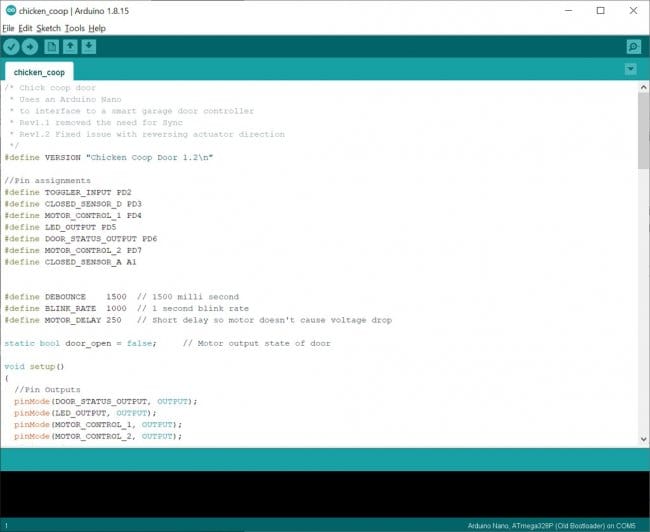

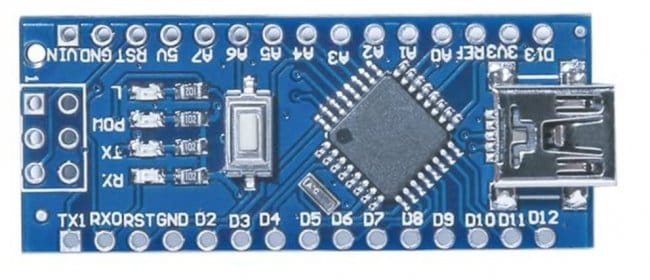

Далее нужно убедиться, что приложение работает на Arduino Nano. В приложении есть индикация сердцебиения. Это просто мигает светодиодом с частотой 1 Гц, чтобы пользователь знал, что программа запущена и она рабочая.

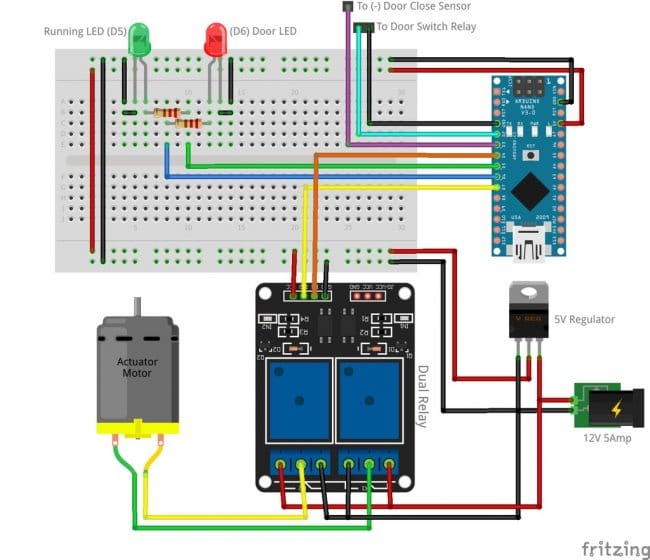

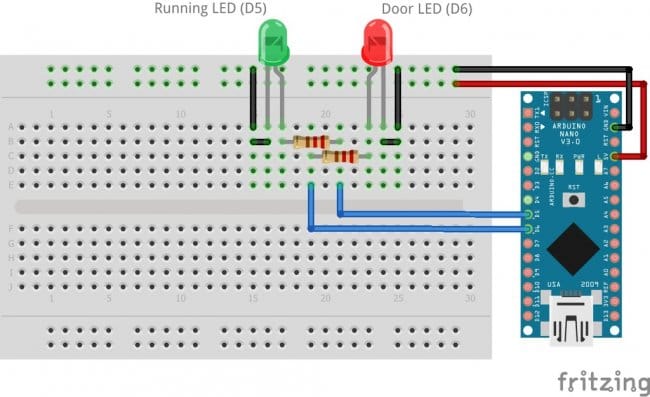

Подключаем светодиод к D5 на Nano и резистору 220 Ом последовательно. Резистор может подключаться либо к земле, соединяющей светодиод с землей, либо между выводом D5 и положительной ножкой светодиода.
Подключаем USB-кабель к Nano. Если светодиод мигает, значит приложение запущено.
В это время также нужно подключить светодиод дверного датчика к контакту D6 (как показано на схеме). Этот светодиод будет указывать, когда дверь закрыта, и подтверждает.
Шаг четвертый: питание 12 В и 5 В

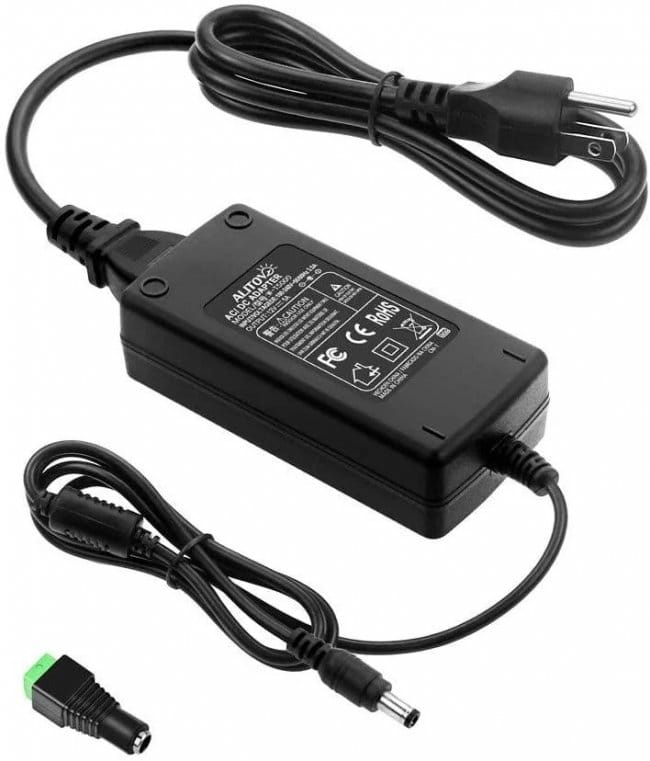

Для питания мастер использует адаптер питания 12 В 5А. От адаптера питание идет к релейному модулю и понижающему модулю. После подключения питания к понижающему модулю на его выходе необходимо установить напряжение 5В. Для проверки мастер использует мультиметр.

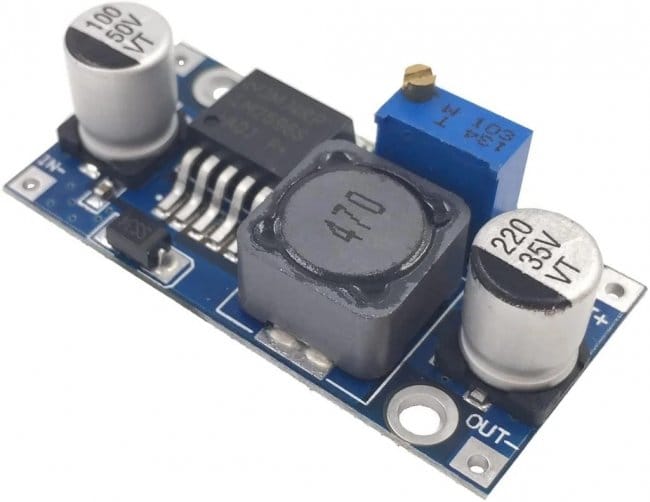

После установки нужного напряжения выход понижающего модуля подключаем к входному контакту 5 В Arduino.

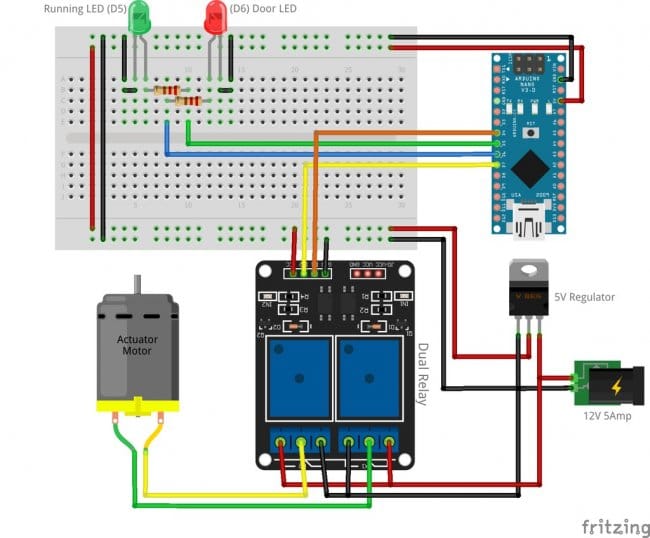

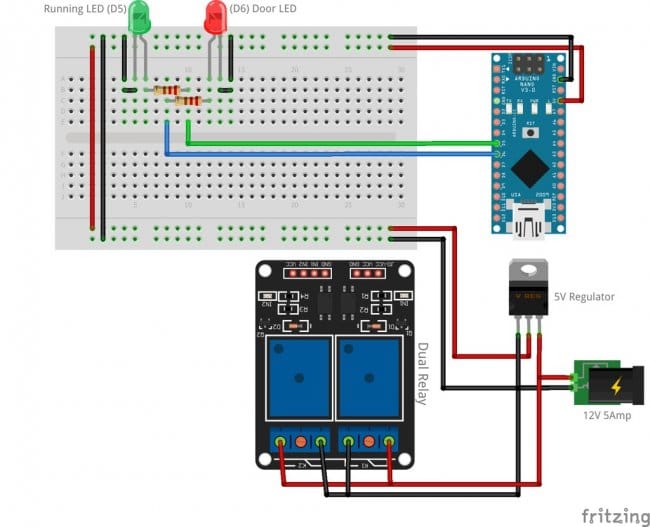

На этом этапе, когда подключается блок питания 12 В, Arduino должен включиться, а светодиодный индикатор должен начать мигать.

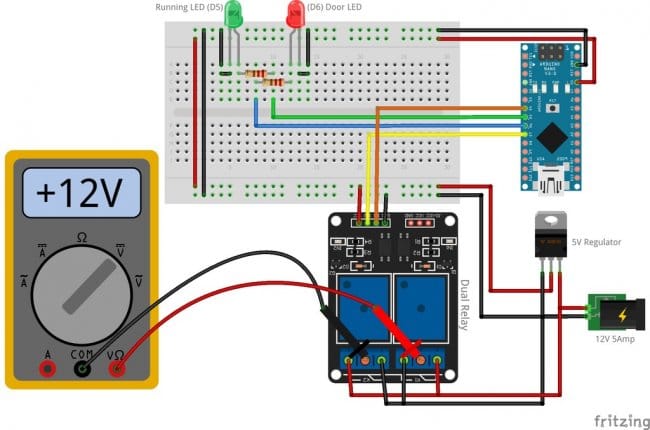

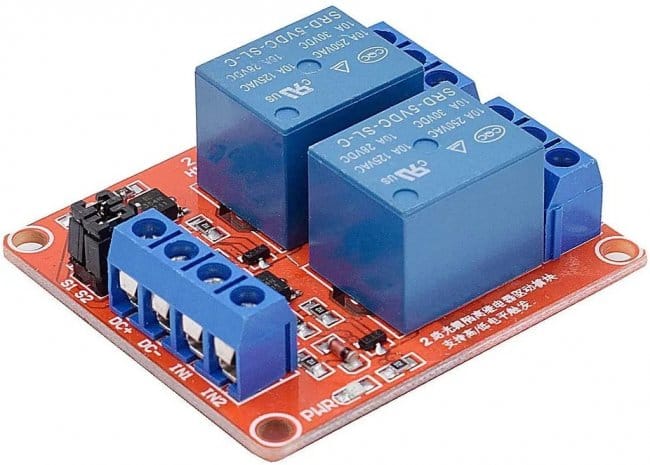

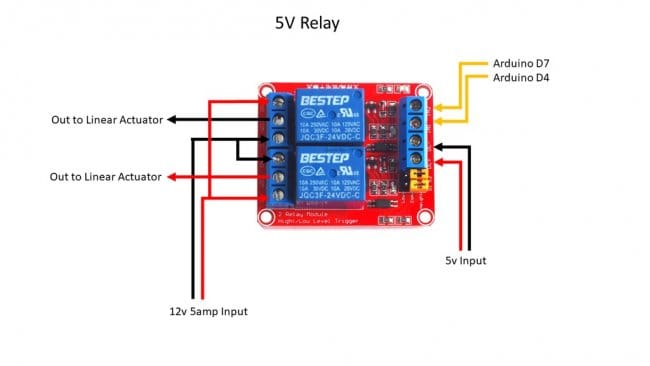

Дальше проверяем работу реле. С помощью перемычки подключаем вывод D2 Arduino к GND и удерживаем его в течение 2 секунд, затем отпускаем. Выходной сигнал вольтметра должен на короткое время показать 0 В, затем поменять полюса. На этом этапе напряжение должно быть противоположное первоначальному показанию, и должен раздастся щелчок реле.
Шаг седьмой: контроллер

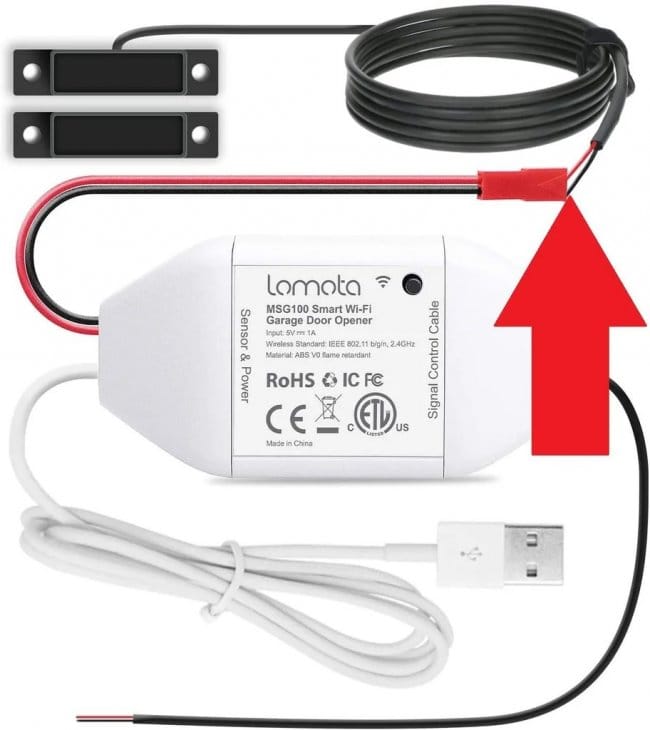

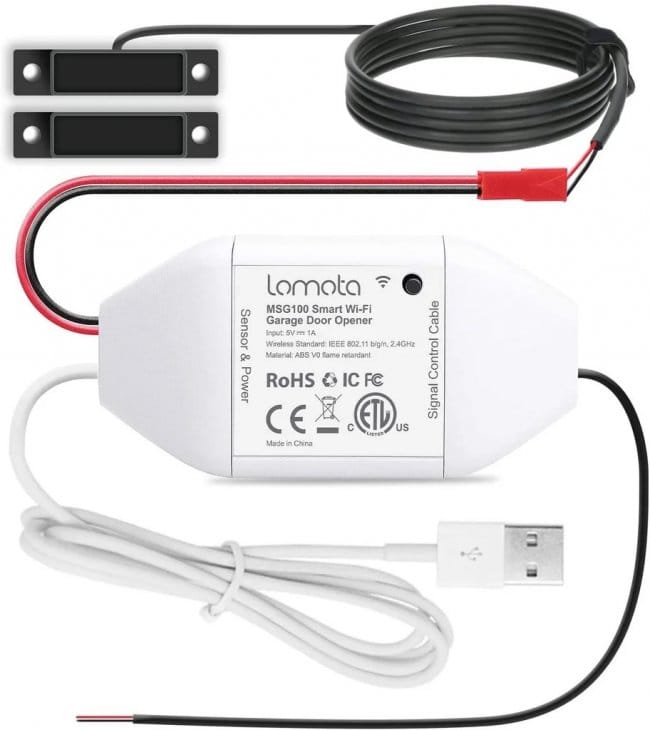

Теперь перейдем к контроллеру ворот гаража. Предполагая, что был приобретен контроллер гаражных ворот с питанием от USB, можно либо использовать поставляемый с ним блок питания, либо снять USB-кабель и использовать регулятор напряжения 5В для его питания.
Контроллер гаражных ворот уже должен быть настроен с первого шага. Убеждаемся, что он по-прежнему подключается к смартфону после включения.

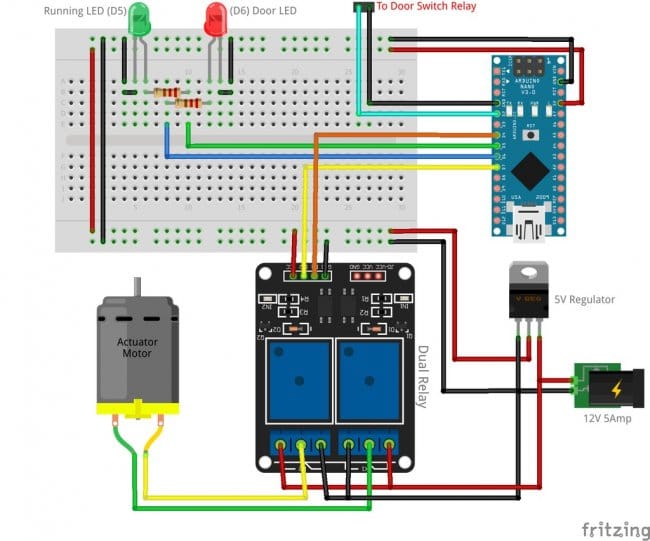

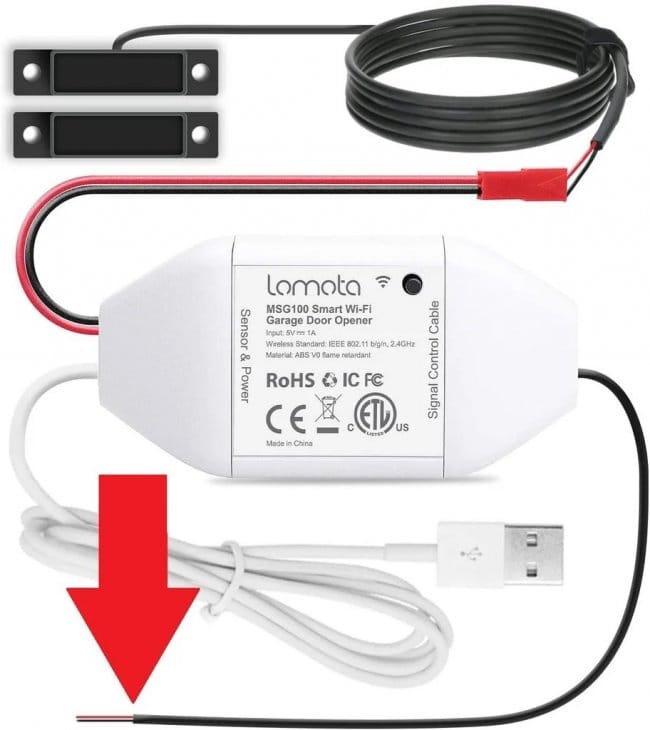

Далее подключаем тумблер гаражных ворот (два провода) к Arduino. Один провод идет к GND, а другой на контакт D2. Не имеет значения, какой провод куда идет, просто подключаем D2 к GND так же, как это делалось ранее для проверки реле.

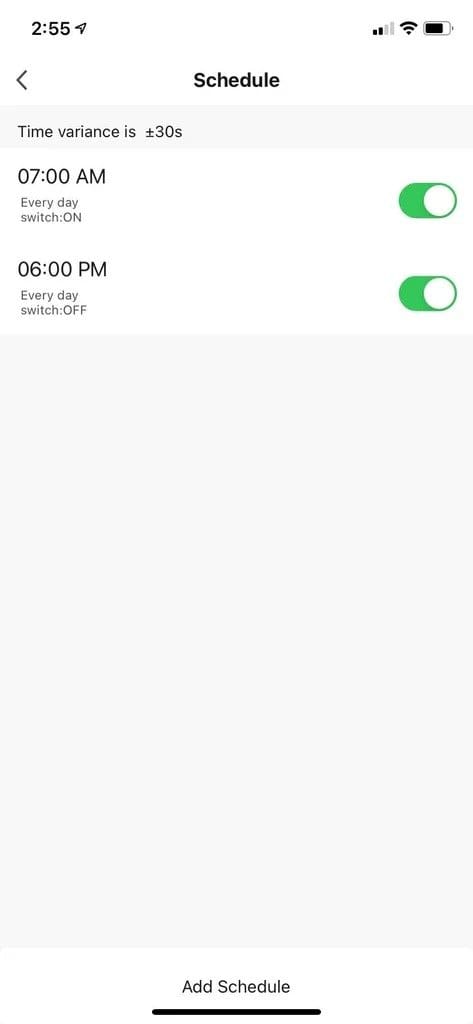

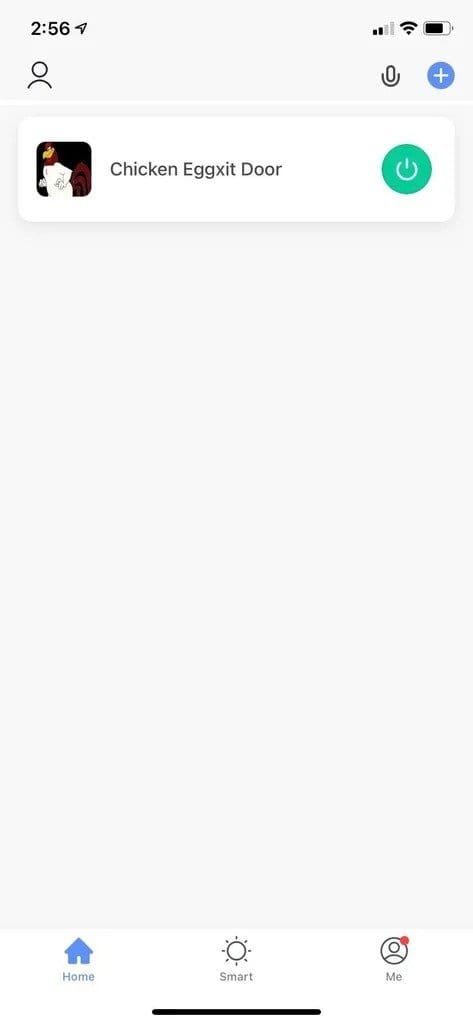

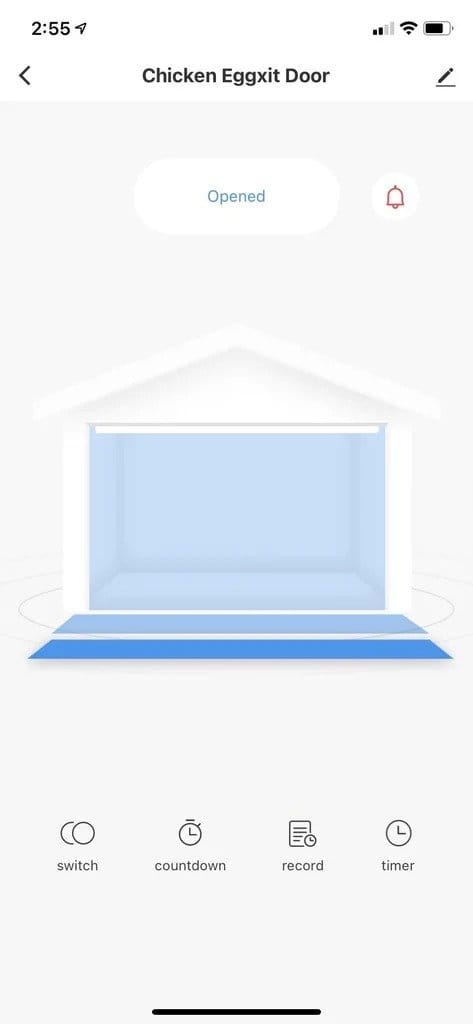

С помощью приложения в смартфон тестируем работу контроллера.

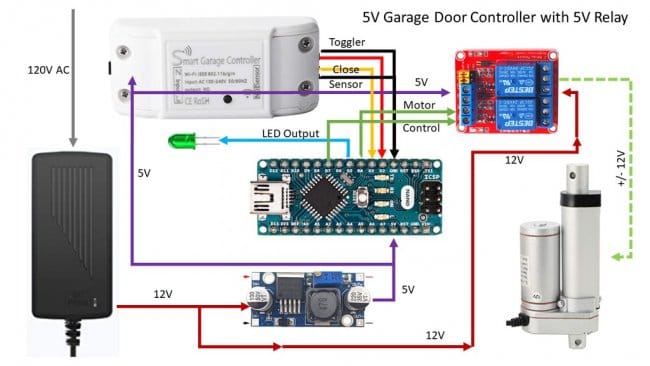

На схеме контроллер гаражных ворот не изображен, но он подключается в правом верхнем углу схемы.
Шаг восьмой: датчик закрытия гаражных ворот
Теперь нужно протестировать датчик положения двери. Нужно считывать показания датчика двери, чтобы Arduino знал, следует ли открывать или закрывать дверь в случае потери питания. Этот шаг не является обязательным, но, если отключится электричество ночью, дверь курятника не откроется автоматически при повторном включении питания.

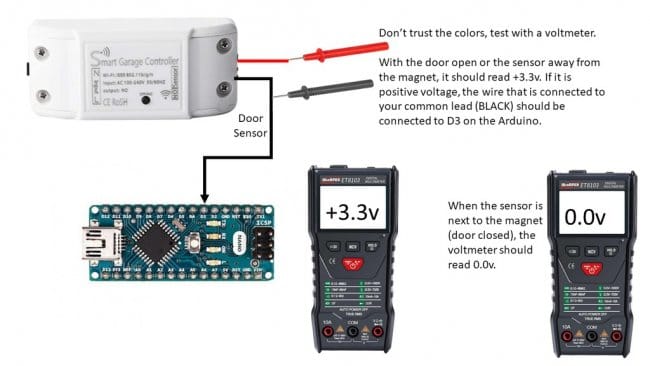

При включенном контроллере измеряем напряжение на магнитном датчике (магнит не должен быть рядом с датчиком).
Если он показывает + 3,3 В, то сторона, на которой установлен отрицательный датчик (обычно черная), будет подключена к контакту D3.
Когда магнит находится вдали от датчика, светодиод двери (D6) должен погаснуть.
Когда магнит входит в контакт с датчиком, светодиод двери (D6) должен гореть.
Если светодиод двери горит постоянно, подключена не та сторона.
Шаг десятый: тестирование
Как только все установлено, необходимо проверить работу привода.
Тест 1:

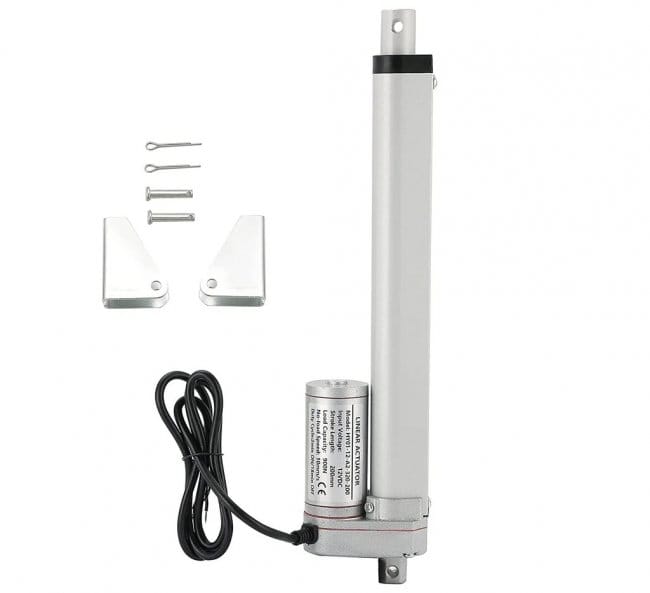

Откройте дверцу (привод втянут) и убедитесь, что датчик не касается магнита.
Отключите или выключите Arduino.
Снова включите Arduino, дверь должна начать закрываться в течение 2 секунд, а затем снова начнет открываться.
Тест 2:
При закрытой двери (привод выдвинут), отключите или выключите Arduino.
Убедитесь, что датчик двери находится в пределах 1 дюйма (2,5 см) от магнита.
Снова включите Arduino, дверь должна оставаться закрытой.
Идея состоит в том, что дверь останется закрытой, если ночью ненадолго отключится электричество и останется открытой, если электричество отключится днем.
Автоматическая дверь в курятник из доступных материалов
Два входа на плате драйвера соединены с двумя выходами Arduino для реверсивного вращения двигателя.
Магнитные выключатели MC38, через резистор 10K соединяются со входом Arduino.
Для ручного управления дверью устанавливается переключатель.
Красный светодиод сигнализирует о закрытой двери. Подключается через резистор 220 Ом к выходу Arduino.
Шаг третий: установка
В качестве двери используется 4 мм ламинированная фанера. В качестве направляющих используется U-образный алюминиевый профиль.
К двери крепится леска второй конец которой крепится к катушке. Катушка закрепляется на валу, который опирается на два подшипника и соединяется, через муфту, с валом моторедуктора.
В верхней части двери закрепляется магнит геркона, а два датчика крепятся таким образом, чтобы сигнализировать о нижней и верней точках положения двери. Вся электроника устанавливается в корпус и крепится рядом с дверью.
