Блютуз с микрофоном в машину камри 40
Yatour адаптер + Bluetooth модуль
На предыдущей моей машине (Toyota Corona) была установлена неплохая магнитола Alpine с USB, AUX и Bluetooth. Этих функций мне очень не хватало на штатной голове Camry.
После покупки Camry я решил это сразу исправить. На покупку нового ГУ тратиться не хотел и заказал с горяча на Aliexpress FM трансмиттер. Взял самый прокаченный из тех что нашел, с bluetooth и возможностью прослушивания музыки с мобилы через A2DP. К счастью (теперь понимаю что к счастью) он где-то потерялся на почте и так до меня и не дошел. Честный Китаец вернул мне деньги, чем косвенно в очередной раз поощрил разгильдяйство Почты России.
За время ожидания я наткнулся на устройство под названием Yatour (думаю многие о нем знают). Устройство симулирует работу внешнего CD-ченджера и подключается к штатному ГУ напрямую в свободный разъем, при этом не требуя никаких доработок. Позволяет прослушивать музыку с флешек, карт памяти SD, а также через AUX. При этом качество звучания такое же как у CD (штатная голова и воспринимает это устройство как CD-ченджер).
Последним аргументом к покупке Yatour было то, что к нему есть модуль расширения bluetooth с выносным микрофоном и кнопкой принятия звонка. Ну и самое главное для меня было то что он позволяет слушать музыку через A2DP по bluetooth без всяких проводов.
В общем решил брать:
В тот же день решил его поставить.
Привычным движением (см. бортжурнал) скинул ГУ и приступил. К штатной магнитоле все подошло, как говорится, разъем в разъем.
Сначала подумал вынести адаптер в ящик с розеткой. Туда он отлично помещается, но я отказался от этой идеи, поскольку пришлось бы сверлить в ящике отверстия под провода, да и с флешкой ящик не закрывался бы.
В итоге провел в перчаточный ящик. Ничего сверлить не нужно, да и места там полно.
Микрофон провел по левой стойке. Перед тем как утвердить это положение проверил — собеседник хорошо слышит речь даже с пассажирского сиденья.
Кнопку приема/окончания вызова вывел под правую руку. И глаз не мозолит и доставать удобно. Также кнопка выполняет роль паузы/воспроизведения при прослушивании музыки через bluetooth.
Справедливости ради скажу, что устройство обладает своими недочетами.
На флешку музыку нужно заливать только в папки CD01, CD02 и т.д. В новой прошивке говорят это исправили, но у меня прошивка старая, а самому прошитья нельзя.
Также есть ограничения по объему флешки. Производитель рекомендует использовать флешки объемом до 8Gb. Но у меня как на 8Gb, так и на 16Gb бывают глюки — изредка при включении не видит флешку, приходится передергивать адаптер по питанию.
Подводя итог скажу, что покупкой очень доволен.
В основном слушаю музыку с флешки или из ВКонтакте через блютус.
При этом работа bluetooth нравится больше чем на моей предыдущей Alpine — не бывает такого чтобы телефон не подключился. Даже если выходить из зоны действия и возвращаться, то переподключение происходит автоматически моментально.
Через шнурок aux качество звука конечно чуть получше чем через блютус, зато через блютус быстро. Сел в машину — включил то что пришло на ум через ВК, ничего подключать не надо.
Ох и длинная получилась запись в этот раз. Всем спасибо кто дочитал!
Bluetooth в штатную аудиосистему: Первооткрыватель? Миф? Реальность?
Всеееем здарова! Ну наконец-то! Что наконец-то? А то, что, во-первых, пост вышел, во-вторых, ТАКОЙ ПОСТ! Долгожданный, ужас…Сколько же времени прошло, не представляете.
Так вот. С момента покупки первое, на что обращает внимание владелец (на мой взгляд) камри 40, это…
Но у этой красоты и искусства есть минусы: Нет, это не внешний вид. Нет, это не возраст. Нет, это не характеристики. Это отсутствие возможности меломанам наслаждаться музыкой, новинками. CD и mp3 — космос звучание. Но, твой любимый исполнитель выкладывает новый альбом, а тебе снова вытаскивать диск, записывать, стирать, в общем…Проблематично.
2. Установка нового головного устройства.
Плюсы:
+ технологический бум (камера, видео, андроид, навигация)
Минусы:
— бюджет
— внешний вид теряется (от оригинала) выделяется сильно
Что же выбрать?
Пораскинув мозгами, проштрудив все форумы, все бортовики…я решил попробовать и выбрать из двух зол меньшее…
На основании этих статей…
1. www.drive2.ru/l/463220401565073832/
2. www.drive2.ru/l/10520888/
3. www.drive2.ru/l/457777544129685130/
4. www.drive2.ru/l/10332572/
Заказываем вот такой: кабель
и вот такой крутой адаптер: Адаптер
Где-то дня четыре ездил так, все накинуто и на соплях висит.
Приступаем к разбору салона:
1. Снимаем воздуховоды где аварийка. Аккуратно просунули пальцы в разных воздуховоды. И дергаем в разные стороны. Медленно. Не спеша.
2. Ставим на нейтралку.
3. Дальше снимаем две вертикальные накладки по бокам торпеды, отщелкиваем на себя.
4. Снимаем консоль нижнюю. Отстёгиваем подогрев попы, прикуриватель которые под локтем.
5. Дальше два винта, отстегиваем пепельницу и отсек этот.
6. Остаётся 4 болта на 10. Два сверху, под воздуховодами где аварийка и два снизу под блоком климата.
7. Берем сверху и снизу магнитолу. Тянем на себя.
8. По бокам откручиваем винты.
9. Тянем блок климата в одну сторону. Магнитолу в другую.
10. Вуаля.
Какие же работы с машиной без влажных салфеток, детейлинг
Так как было не до этого, а мешать Серёге (тот, что в сером и лысый), а тот что в бежевом и лысый — я.
А этот в шапке вообще затесался не туда joker-ems
В электрике я полный 0, поэтому прошу простить за несвязные слова и трудности в объяснениях, но я постараюсь!
Итак, берем плату
Обязательно обратите внимание, что на + контакт идёт 3.7V, а на минус 5V.
Когда Серёга все собрал и сделал, то у нас сгорел один адаптер, потому что по стандарту накинули 12V.
Врезаемся в него и делаем какие-то волшебные вещи…
Как подключить телефон по bluetooth к Toyota Camry?
Вы устали слушать радио или вынуждены звонить, пока ведете машину, все эти аргументы являются хорошими мотивами для подключения телефона к машине, только есть несколько методов, которые нужно выполнить. это. Для этого вы спрашиваете себя как подключить телефон по bluetooth к Toyota Camry, знайте, что вы попали на нужную страницу. Наша команда разместила эту статью, чтобы помочь вам с этой задачей и позволить вам звонить по телефону в машине или подключать к нему свой телефон Android или Apple. Для этого сначала мы рассмотрим функции, которые может предоставить вам автомобильный радиоприемник Bluetooth, затем, как подключить телефон через Bluetooth к Toyota Camry и, наконец, как активировать комплект громкой связи Bluetooth на вашей Toyota. Телефон Камри.
Автомагнитола с Bluetooth на Тойота Камри: как это работает?
Функции Bluetooth на Toyota Camry
Все эти возможности близки к тому, что вы теперь можете получить с помощью USB-подключения от вашего смартфона к вашей Toyota Camry, однако не все модели Toyota Camry оснащены USB-портом, и технология Bluetooth становится стандартом. Это позволяет вам не подключать смартфон к Toyota Camry, чтобы пользоваться этими возможностями.
Как подключить телефон по bluetooth к Toyota Camry?
Теперь ты знаешь как подключить смартфон через bluetooth к Toyota Camry. Вам просто нужно воспользоваться всеми функциями, которые позволяет вам делать эта технология, например, телефоном с Bluetooth или воспроизведением музыки по Bluetooth. Если вы желаете подключите или активируйте Android Auto на своей Toyota Camry, мы сделали страницу с полным содержанием, которая позволит вам сделать это без каких-либо проблем.
Как активировать комплект громкой связи Bluetooth на телефоне на Toyota Camry
Если у вас есть дополнительные вопросы о Toyota Camry, не стесняйтесь обращаться к нам. Toyota Camry категория.
Микрофон громкой связи тойота (королла камри и тд) обновлено 11.05.2020
Добавлю про микрофоны на тойоты для громкой связи
Так как возник интересный парадокс и чтоб люди не ломали мозг разложу по полочкам.
В тойотах используется всего 3 типа микрофонов:
1. 2-х контактный в старых системах
2. 3-х контактный в современных системах без проверки подключения (как подключить в конце статьи)
3. 4-х контактный с проверкой подключения во всех современных системах.
Если с 2-х контактным все ясно. То с 4-х контактным все намного интересней.
В интернете лежит много схем и описаний (теперь еще и моих как оказалось).
И так.
Вот пример микрофонов от короллы праворукой и от камри 40.
Разъемы разные, цвета проводов разные, но схема одна и та жа.
Из микрофона выходит 4 провода
ACC +5V Питание Микрофона, Черный от микрофона
MIC + Микрофон Вход, Белый от микрофона
MIC- GND Корпус – Красный от микрофона
SNS2 — Активизация ТЕЛ контроль наличия микрофона? Оранжевый
В магнитолу же приходит 5. Пятый провод это экран провода который гасит наводки от машины.
SGND — «Экран» (Масса — Корпус)
Я использовал USB провод так как он 4-х жильный и у него есть отдельный экран.
Теперь про подключение.
Основной фишкой магнитолы является автоматическое распознавание присутствия микрофона (Внимание) при подаче напряжения на магнитолу.
То есть если на включенную магнитолу вы присоедините микрофон, то он работать не будет. Проверка активации проверяется замыканием контакта SNS2 на массу в данном случае на контакт GND. Можно просто замкнуть 2 этих контакта и подать напряжение на магнитолу и она будет думать что микрофон уже подключен. По крайней мере служба тел будет активна.
Про распайку проводов.
Так как мне попался провод с разъемом я использовал штатные цвета проводов.
Отсюда и идет световая маркировка провода:
ACC +5V Питание Микрофона Черный от микрофона
MIC + Микрофон Вход Белый от микрофона
MIC- GND Корпус Красный от микрофона
SGND — «Экран» (Масса — Корпус)
SNS2 — Активизация ТЕЛ контроль
наличия микрофона Оранжевый
На самом разъеме микрофона
Слева на право.
1 SNS2 — Активация ТЕЛ
2 MIC- GND Корпус
3 MIC + Микрофон Вход
4 ACC +5V Питание Микрофона
Подключение к магнитоле
К магнилоле микрофон может подключаться по разному в зависимости от магнитолы.

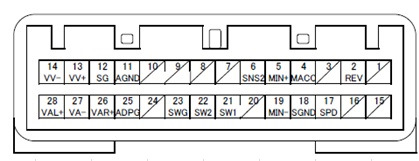

Например в системах Touch подключается к 28 пиновому разъему
Номер пина обозначение
4 ACC +5V Питание Микрофона
5 MIC + Микрофон Вход
6 SNS2 —контроль наличия микрофона
18 SGND — «Экран» (Масса — Корпус)
19 MIC- GND Корпус
20 пин
Номер пина обозначение
5 ACC +5V Питание Микрофона
4 MIC + Микрофон Вход
13 MIC- GND Корпус
3 SGND — «Экран» (Масса — Корпус)
14 SNS2 —контроль наличия микрофона
H30
Номер пина обозначение
3 ACC +5V Питание Микрофона
2 MIC + Микрофон Вход
5 MIC- GND Корпус
6 SGND — «Экран» (Масса — Корпус)
1 SNS2 —контроль наличия микрофона
Сейчас на Али появились вот такие микрофоны.
Можно использовать место оригинала
вот рабочая ссылка на 11.05.2020
микрофон на али
P.S. Есть еще 3-х контактный микрофон у тойоты, без контакта SNS2. Вариант подключения у нее такой что контакт SNS2 на магнитоле нужно замкнуть на массу.
Подключение Микрофона на Camry 40
Аудиосистема с 8 динамиками с навигацией подключение к разъему F12
Тут ещё обязательно надо сделать перемычку.
Аудиосистема с 8 динамиками без навигации подключение к разъему F11
Установка Bluetooth-AUX адаптера
Итак. Технологии неумолимо шагают вперёд и, как ни крути, иной раз хочется подключить смартфон к ГУ автомобиля, чтобы посмотреть видосики на Ютубе со звуком из колонок. Или послушать музычку онлайн, с интернетов. Или купленные в Эппл Мьюзик альбомы. До сей поры для таких целей я использовал AUX провод и мне, вроде бы, вполне хватало. Но так или иначе — каждый раз лезть в бардачок и тыкать туда-сюда провода надоедает, а нынешнее ГУ беспроводные технологии не поддерживает, увы.
Решение — поставить Z5200BT от Pioneer, чтобы там и Apple Car Play, и навигация, и экран большой, и большой потенциал для дальнейшей раскачки автозвука, и телефон чтобы через нее работал (что становится актуально, когда читаешь новости про камеры, которые будут распознавать говорящих по телефону водителей и рассылать за это штрафы). Да и вообще моделька мне очень зашла, но увы — все свои миллионы я спустил на колёса и масштабное ТО (о котором через 1000 км расскажу), поэтому такую серьёзную покупку пока отложим — 30К на дороге не валяются и их надо это… Заработать, во.

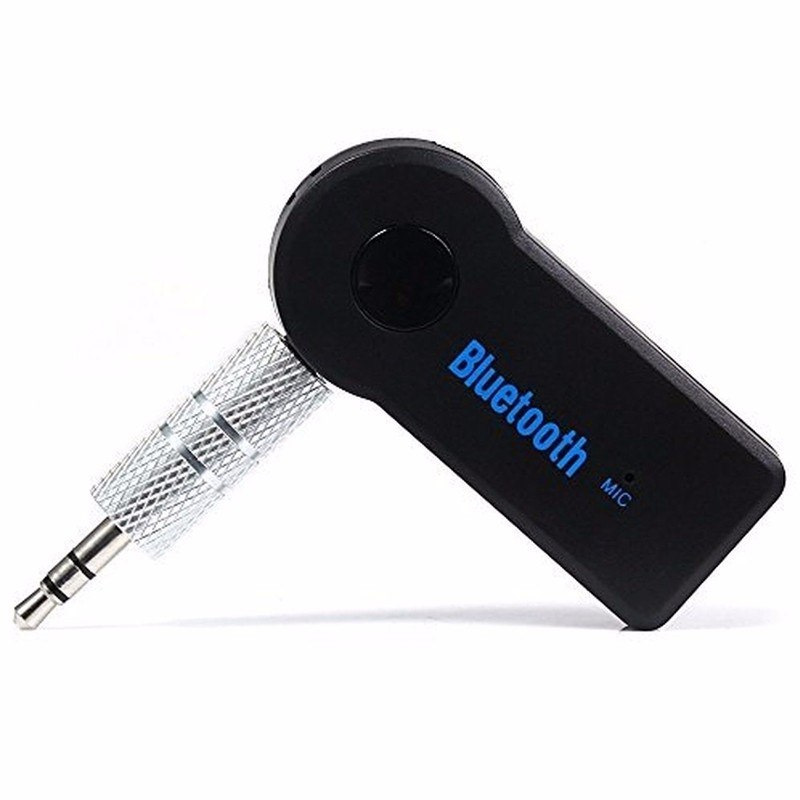

Временным «костылём», призванным решить проблему отсутствие «синего зуба», становится вот такое вот чудо от страны, подарившей нам корона… Тьфу. Китайцы так-то и другими вещами знамениты. Так вот:
Устройство являет собой некое подобие самых обычных беспроводных наушников, только вот динамиков у нее нет, поэтому она передаёт сигнал на джек 3,5, который идёт в комплекте в исполнении «папа-папа». Ну и его вы втыкаете в автомобильный выход AUX и радоваетесь. Ну, такова идея. А стоит эта хрень 200-400 рублей.
Думаю, что не стоит говорить о том, насколько отвратительного качества в ней тот самый разъем AUX. Сопоставимо, наверное, только с качеством гей-пары «папа-папа». При включении этого так, как задумано изготовителем, играет либо половина машины, либо вообще ничего, либо, если постараетесь, заиграет, как надо. Только придётся держать его рукой.

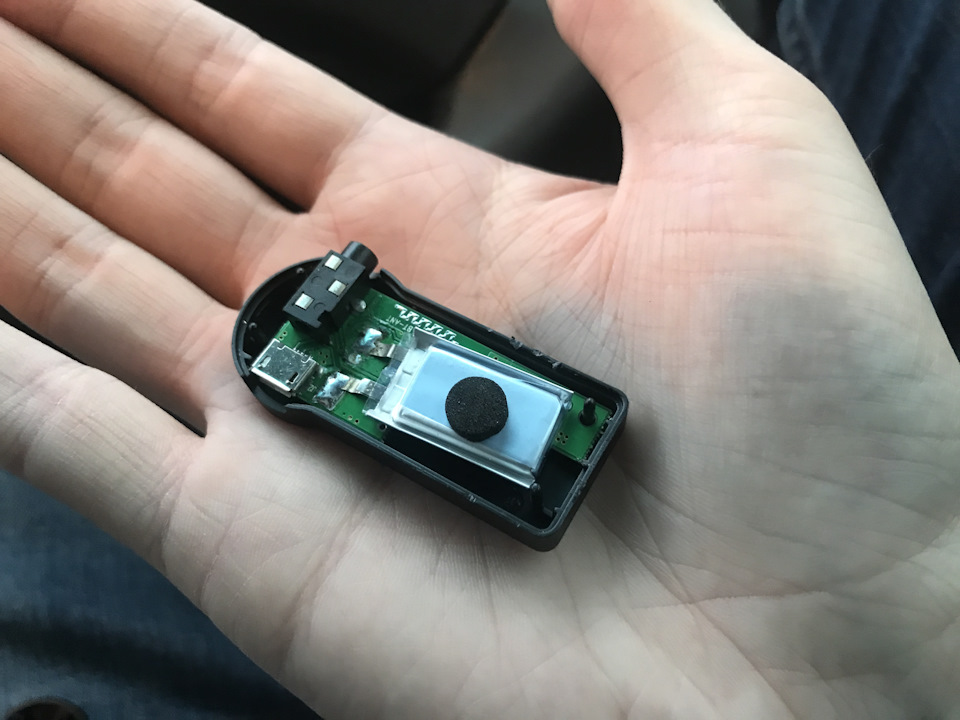

К счастью, мне нужен только сам передатчик. Всё остальное можно довести до ума. Разбираем:
Как видно, схема до безобразия проста — вот вам и «мама», которая толком не работает, тут же небольшой аккумулятор (устройство умеет работать автономно), разъем для его зарядки и, собственно, сам чип блютус и антенна, которая нанесена на плату. Еще есть микрофон, чтобы по нему можно было как бы разговаривать, но качество его тоже — фу, поэтому использовать его для разговоров — ну, такое себе. Наша цель — передача аудиосигнала.
Сначала выпаиваем (есть такой глагол?) «маму» из платы — она нам больше не нужна:

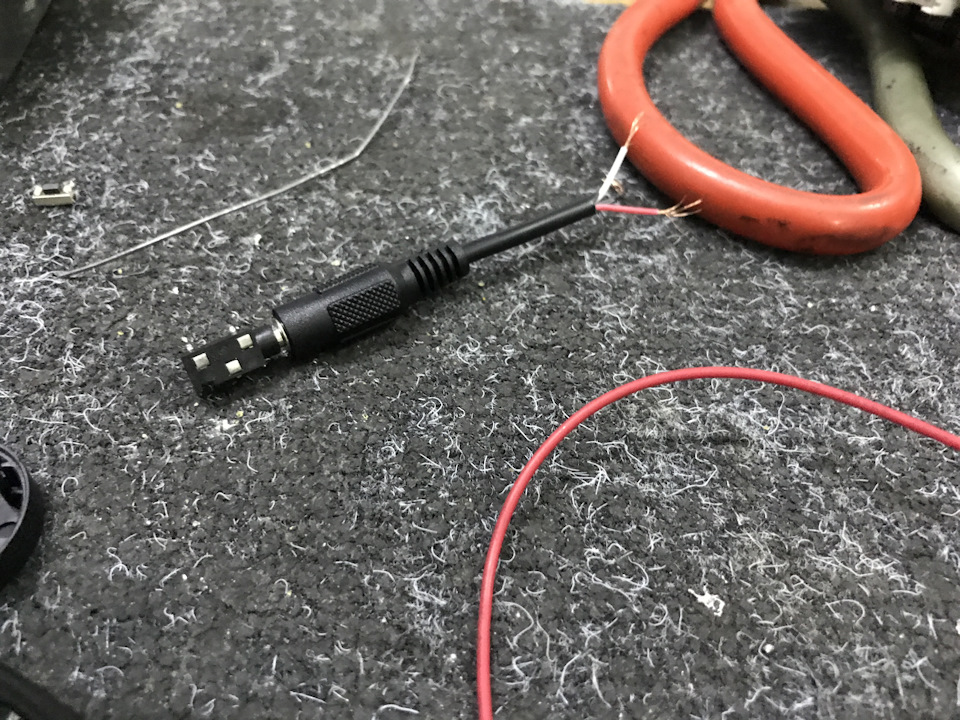

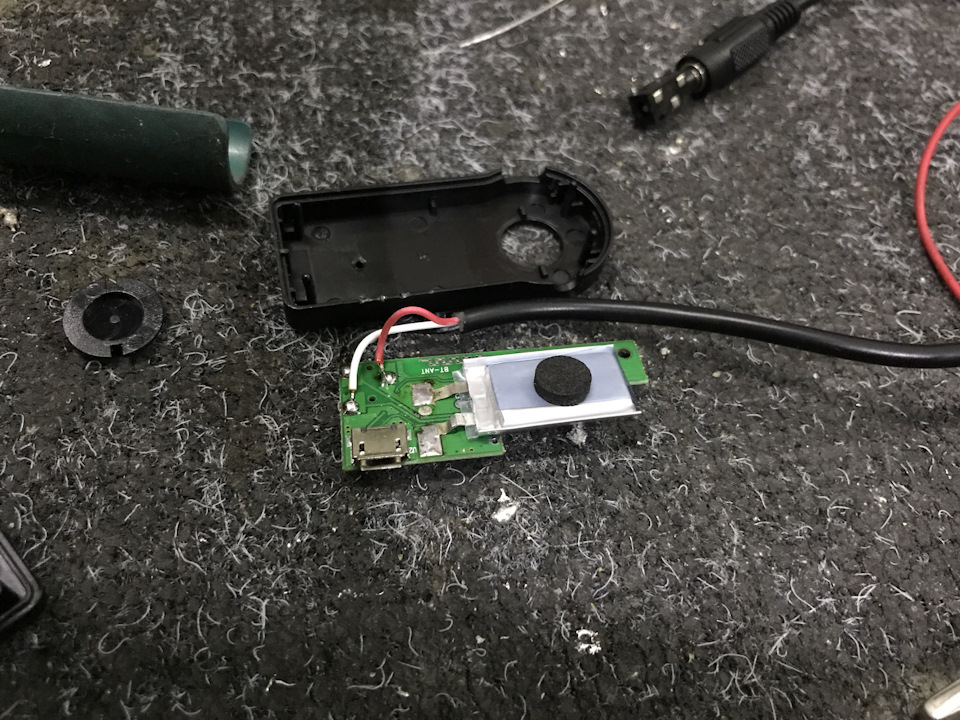

Далее, как не сложно догадаться, припаиваем купленный с хорошим запасом провод по нужным контактам на плате, что даёт нам отличный контакт:
Ну и собираем корпус обратно. Была мысль исключить аккумулятор и сделать ей постоянное питание, но я побоялся, что контроллер может заглючить, потеряв его — а он же с него заряд считывает и посылает на телефон:
Далее следует разбор консоли, где мы подбираемся к штатному входу AUX и цепляемся на него внутри фишки, сохранив, таким образом, возможность подключения ещё чего нибудь через провод, если «синий зуб» не нужен. Ну или включить два источника одновременно с разной музыкой и получить новый хит от Little Big.
Машина что-то выдавала на своём, японском всё это время. Гугл-переводчик сообщил, что она требует вернуть селектор КПП в положение Р:
Дело в том, что бортовому компьютеру неизвестно, что снять консоль в «паркинге» не очень-то и удобно. Но это так, лирическое отступление.
Под этой самой консолью пропускаем провод до нашей приблуды, добавив там коннектор, который позволяет разорвать цепь, если машину придётся разбирать. Ну, подход такой, типа. На выходе получаем это:

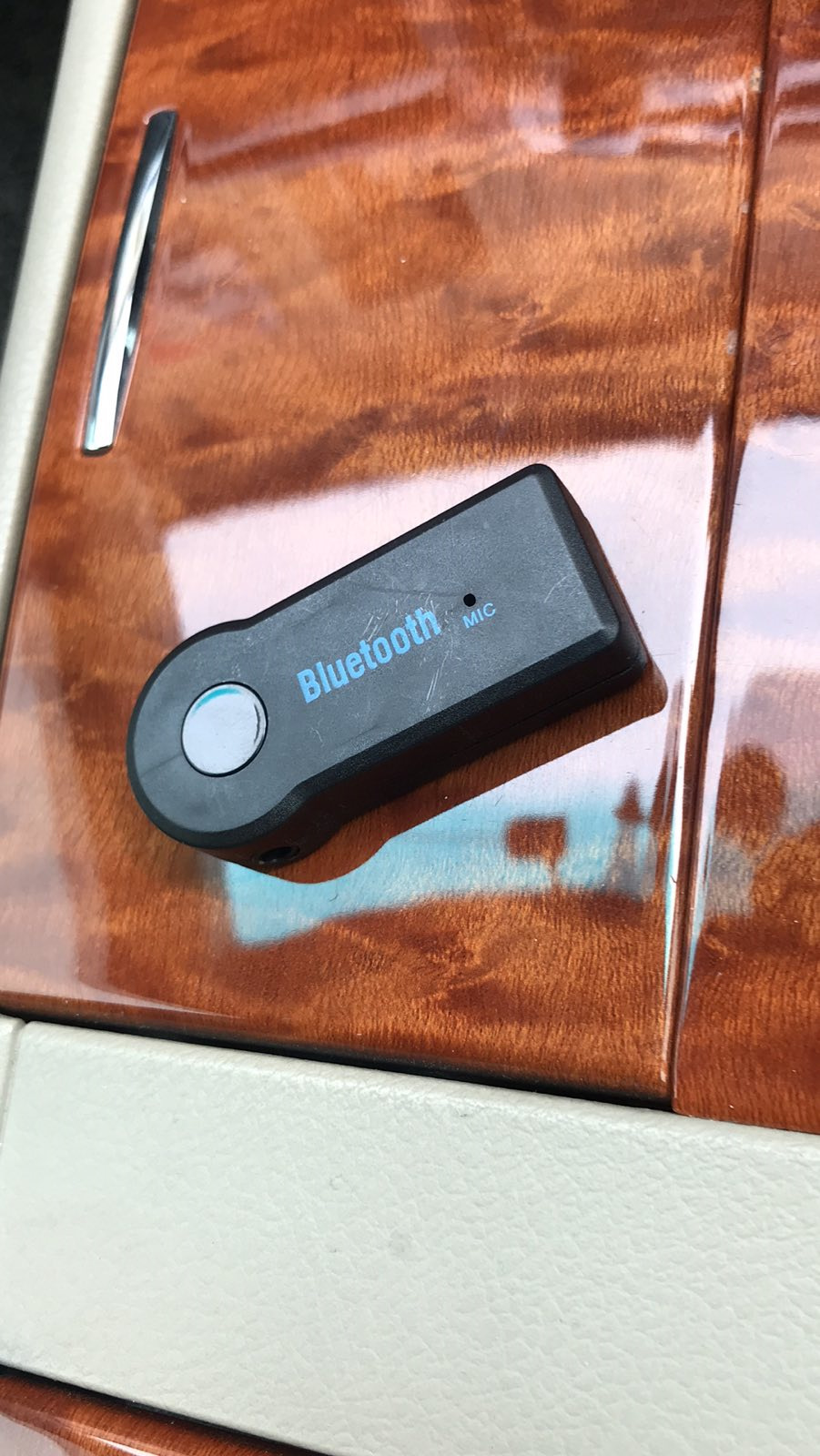

В данном отсеке агрегат удобно включать (не надо лезть в центральный бардачок, где и выведен штатный AUX), удобно подзарядить (рядом USB розетка) и, в конце концов, закрыл отсек и никакой посторонней периферии не видно, а музыка поёт и весьма неплохо. Но на первом месте по качеству всё равно CD-проигрыватель =)
Такой вот костыль. Будем на нём хромать, пока я не поставлю ГУ с синими зубами. Ждите, в общем =)
