Что ломается в вариаторе

Как определить, что вариатор вот-вот сломается

Чаще всего встречающаяся беда с вариатором – выход из строя подшипников опор его шкивов. Выражается это в характерном гуле, который даже сервисмены частенько принимают за шум износившихся ступичных подшипников. Сложность диагностики усугубляется тем, что «полететь» подшипники в вариаторе могут и на 50 000 км пробега и на 200 000 км. Все зависит от конкретной модели авто и манеры езды владельца.

Главный враг этого узла – металлическая пыль, образующаяся при нормальной работе вариатора. Ведь его цепь и шкивы постоянно находятся в процессе трения друг о друга и от того неизбежно потихоньку стачиваются. Продукты такого износа попадают в масло смазочной системы вариатора, а оттуда – к подшипникам. Для улавливания этой стальной «пудры», в конструкции предусматривают масляные фильтры и магниты. Но ни они, ни даже уменьшенные относительно рекомендованных производителем интервалы замены масла (со 100 000 км пробега до 50 000) в вариаторе не спасают от металлической пыли в нем. Кроме того, ряд экспертов связывает «лотерею» со сроками жизни опорных подшипников шкивов вариатора с нестабильностью их качества. Вот и приходится владельцам подержанных машин с такого типа трансмиссией постоянно прислушиваться к происходящему в ней.

Еще одна достаточно распространенная неисправность вариатора – проблемы с масляным насосом. Все та же металлическая пыль от износа попадает в его клапаны, заставляя их подклинивать. Из-за этого давление масла в системе начинает скакать, согласованность перемещения шкивов пропадает, ремень при этом проскакивает, а машина по этой причине дергается на ходу. И ремень, и шкивы совсем не любят подобного обращения и если процесс запустить, владельцу машины вскоре придется подыскивать новую коробку.

Упомянув о ремне, нельзя не сказать о проблемах с износом самого ремня. Он состоит из множества прихотливой формы металлических пластинок, насаженных на пучок стальных лент. Для лучшего сцепления со шкивами, на их поверхность наносят микронеровности. Со временем последние стираются, превращаясь в ту самую злосчастную металлическую пыль. При этом ремень начинает проскальзывать, дергая машину и сообщая владельцу, что требуется срочное вскрытие вариатора.

Источник

Чем плох вариатор – Сроки службы и основные поломки СТАТЬИ

Наверное, рано или поздно так и должно было случиться. Традиционные «автоматы» вымирают, постепенно отдавая превосходство альтернативным автоматическим коробкам передач, среди которых подкрался и уже не первым десятилетием атакует вариатор. Выбирая для себя автомобиль с АКПП, люди нередко натыкаются на предложение приобрести машину с легкой, экономичной и плавной бесступенчатой трансмиссией. Однако слухи о ломучести CVT не дают покоя. Чем так плох вариатор? Неужели лучше обходить стороной?

Какие пробеги критичны

Во многом надежность того или иного вариатора будет зависеть больше от манеры езды и добросовестности обслуживания, однако кое-какие усреднённые значения отследить можно. К примеру, неплохим ресурсом отличились «цепные» трансмиссии Multitronic и Lineatronic в исполнении Volkswagen и Subaru соответственно. Средний срок службы этих коробок около 250 000 км.

Вариатор Lineatronic

Чуть меньше ходят японские вариаторы Aisin, которые постепенно захватывают модельный ряд Toyota, оставив временное право для существования традиционных АКПП только на тяжелых внедорожниках. Самая популярная версия Aisin K111 служит примерно 230 ткм.

Aisin K111

Продукция компании Jatco (Nissan) в мире самая популярная. Их вариаторы разошлись тиражом более миллиона и устанавливаются на Nissan, Mitsubishi, Dodge, Peugeot, Citroen и некоторые другие марки. Они менее ресурсные. Если взять их самую массовую версию JF011E, то последние её модификации в среднем проезжают 180 ткм, а вот у её последователя JF015E эта отметка скатилась до 150 ткм, хотя по поведенческим показателям эту коробку можно перепутать с традиционным автоматом. Получилось что-то типа «шаг вперёд и два – назад».

Бельгийские коробки VT2, устанавливаемые на китайские автомобили Geely, заканчивают список скромным показателем в 100 ткм. Хотя, особо аккуратные владельцы говорят, что вариатор не так плох, если сильно не нагружать трансмиссию и вовремя менять масло.

Стоит также отметить, что срок жизни одного и того же вариатора, установленного на разные модели, может отличаться в зависимости от поправок производителя. К примеру, агрегат Jatco JF011E на Mitsubishi Outlander 3 служит гораздо меньше, чем на предыдущем поколении Аулендеров или в сравнении с той же коробкой на Nissan Qashqai.

Типичные поломки

В большинстве случаев вариатор уходит на покой, когда заканчивается ресурс его основных трущихся элементов: ремень+конусы. Обычно это происходит по следующему сценарию. Ремешок проскакивает, стачиваются поверхности, затем образовавшая стружка несется по каналам и уничтожает всё на своем пути: маслонасос, подшипники, редукционный клапан, гидроблок, гидротрансформатор и т.д, что ещё сильнее вынуждает ремень буксовать.

Задиры на конусах

Ещё одна частая проблема – перегрев. Обычно всё проходит не так страшно, так как коробка отслеживает температуру масла и предупреждает водителя о том, что нужно снизить скорость. Другое дело – не все делают, что требуется.

Бывают, конечно и частные проблемы в роде отказа только насоса или только подшипников конусов, но реже. Обычно дело в стружке, а стружка сами знаете откуда. Стоит понимать, что любая «болезнь» всегда прогрессирует, пока машина не уйдет в аварийный режим и не будет обездвижена.

Масляный насос вариатора Jatco

Самое страшное, чего стоит опасаться, так это обрыв ремня. Обычно после такого сильно повреждаются практически все узлы, включая сам корпус трансмиссии, а это уже замена всей коробки целиком.

Изношенный ремень вариатора

Ремонтопригодность и стоимость обслуживания

Кстати, о ремонте. Официальные дилеры такие коробки не чинят, только меняют в сборе, зато специализированных сервисов, которые смогут произвести дефектовку с заменой только изношенных элементов, предостаточно. Хотя, в целом ремонтопригодность вариатора будет напрямую зависеть от его популярности. Чем больше таких коробок выпущено, тем больше комплектующих и специалистов, которые смогут грамотно произвести починку.

Легче и дешевле всего приходится владельцам машин с вариаторами Jatco практически всех поколений и модификаций. Средняя стоимость капитального ремонта коробки составляет 70 тыс.руб. в зависимости от масштабности износа компонентов. Куда дешевле коробку заранее обслужить, не дожидаясь ремонта, например, раз в 30 ткм менять масло, а на 130 ткм установить новый ремень, чтобы сберечь конусы и не засорять систему стружкой.

Все вариаторы имеют на поддоне магнит, собирающий стружку. По количеству скопившегося материала можно примерно оценить степень износа

Вредные факторы

Перед тем, как купить машину с вариатором, следует для себя уяснить некоторые моменты того, чего коробка не любит и это однозначно скажется на снижении ресурса:

— движение с непрогретой коробкой;

— монотонные движения в пробках;

— быструю езду по трассе (в таком режиме греется сильнее всего);

— буксировку другого авто или прицепа.

— пробуксовку колес с резким «зацепом» за твёрдое покрытие.

Если кратко, то вариатор плох тем, что терпеть не может резкие и монотонные нагрузки и большой крутящий момент. Логично предположить, что и масса автомобиля тоже играет большую роль. Чем больше вес машины, тем больше нагрузка на трущиеся части. Однако, это не всегда так. Зачастую крупные машины с моментными двигателями комплектуются более прочными цепными CVT, как например, Infiniti JX, Nissan Murano и Nissan Teana с двигателем 3.5 литра.

Отсюда возникает логичный вопрос. Не слишком многого вариатор от нас хочет? Традиционные автоматы не такие хлипкие. Выбирайте. Просто учитывайте, что за экономичность и полноценную реализацию крутящего момента двигателя бесступенчатая трансмиссия с вас возьмет плату.

Покупка подержанного автомобиля с CVT наиболее опасна, так как проверить остаточный ресурс вариатора безразборным методом невозможно, останется уповать только на то, что предыдущий владелец ездил аккуратно и обслуживал как надо. Есть, конечно, способы самостоятельной проверки вариатора. Но гарантий никто не даст. Даже официальные дилеры полагаются на то, если машина едет без приключений, ошибок нет, значит коробка исправна. Придется жить либо в надежде, либо в ожидании. Уверенность в завтрашнем дне не для владельцев вариатора.

Источник

Разборка ABW.BY. Что ломается в вариаторе Nissan и что делать, чтобы этого избежать?

Бесступенчатая коробка передач RE0F10A (JF011E), нередко именуемая также вариатором Nissan, обязана была стать предметом нашей разборки. Дело даже не в том, что она ставилась не только на автомобили упомянутой марки, но и на ряд моделей Renault, Citroёn, Peugeot, Mitsubishi, Dodge, Jeep и некоторых других автопроизводителей, что делает RE0F10A самым распространенным среди вариаторов.

Главная причина интереса к RE0F10A заключается в том, что специалисты оценивают его срок службы не более чем в 200-250 тыс. км, а это значит, что рано или поздно владельцам автомобилей, оснащенных этим вариатором, придется решать возникшие в нем проблемы. Ограниченный ресурс делает актуальными вопросы: что и почему в RE0F10A выходит из строя, что должен делать владелец, чтобы не отправить вариатор в ремонт досрочно?

Для демонстрации устройства и «болячек» RE0F10A мы взяли вариатор Nissan X-Trail. Чтобы никого не смущало, почему снаружи и внутри он такой чистый, поясним, что этот вариатор был снят с машины, владелец которой обратился на СТО с жалобой, что автомобиль при разгоне не набирает скорость. После мойки, диагностики и калькуляции стоимости ремонта владелец принял решение коробку не ремонтировать, а искать ей замену, после чего вариатор перешел в разряд, если хотите, учебных пособий.

Приступаем к разборке со снятия гидротрансформатора и его кожуха, именуемого также передней крышкой, с помощью которой вариатор крепится к двигателю.

После снятия крышки доступными для осмотра становятся шестерни отбора мощности для организации полного привода, которых не будет в версиях RE0F10A для переднеприводных автомобилей, дифференциал, главная передача и привод масляного насоса.

Здесь же можно увидеть механизм управления вариатором, на который воздействует водитель, перемещая в салоне селектор.

Из увиденного потенциально слабым местом можно назвать только цепь привода насоса, которая способна со временем растянуться. Однако, по словам специалистов техцентра KINERGO, помогавших нам разбираться с вариатором Nissan, срок службы цепи настолько превышает время возникновения в вариаторе куда более серьезных проблем, что привод масляного насоса на самом деле является лишь потенциальной, но не проявляющей себя слабостью RE0F10A.

Насос лопастного типа. К его надежности претензий нет.

Теперь посмотрим, что находится под крышкой статора.

Здесь расположены барабаны с шестернями планетарного механизма и фрикционы.

В отличие от МКП и гидромеханических АКП вариатор позволяет реализовать бесконечное множество передач. Как это делается, мы еще увидим, а пока обращаем внимание на пакет фрикционов. Это тоже слабое место.

Фактически она дошла до предела. Но из-за чего? По разным причинам, но прежде всего из-за износа накладки перестают держать и начинают проскальзывать. При этом выделяется много тепла. Температура в зоне контакта значительно увеличивается, в результате материал накладок подгорает, приобретая черный цвет.

О проскальзывании свидетельствуют также характерные синеватые прижоги, появившиеся на рабочей поверхности стальных колец пакета, и темные лаковые отложения на их зубьях.

Не исключено, что проскальзывало и то кольцо, накладки которого пока имеют нормальный цвет. Просто оно контактировало с большой массой металла, забиравшего избыточное тепло. В любом случае пакет фрикционов подлежит замене.

Все же главного мы пока не увидели. Поэтому переворачиваем коробку и снимаем заднюю крышку. Почему это не было сделано сразу? Чтобы показать порядок разборки RE0F10A. По словам работников техцентра, если его нарушить, в коробке что-нибудь можно повредить или вовсе сломать.

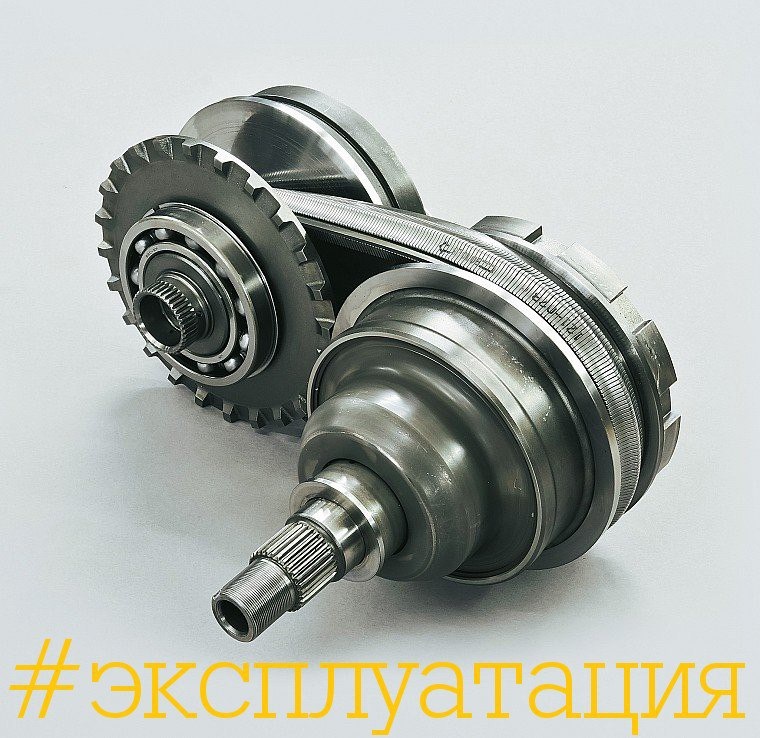

Когда половинки ведущего шкива сдвигаются, половинки ведомого шкива раздвигаются и наоборот. Так в вариаторе изменяется передаточное отношение, а поскольку все зависит от положения ремня на шкивах в каждый конкретный момент времени, взамен ступенчатого переключения передач на самом деле предлагается выбор бесконечного количества передач.

Именно ремень, шкивы, а также подшипники шкивов регламентируют срок службы вариатора. Все упирается в принцип работы. Вращение от ведущего вала к ведомому передается за счет сцепления ремня со шкивами, но поверхности шкивов совершенно гладкие. Стало быть, обеспечивается сцепление только благодаря трению в местах контакта стального ремня со шкивами, но где трение, там и износ.

В нашем случае хорошо видно, что рабочая поверхность ремня достигла предельного износа.

Контактные поверхности шкивов тоже в неудовлетворительном состоянии, о чем свидетельствуют появившиеся на них задиры.

И это еще не все сюрпризы, которые ожидаются от главного узла вариатора. Скорее всего, помимо ремня и шкивов понадобится замена подшипникам валов вариаторной части. Чтобы добиться хорошего сцепления со шкивами и избежать проскальзывания по ним, ремень должен быть очень сильно натянут. Поэтому не только ремень и шкивы, но и подшипники испытывают нешуточные нагрузки, из-за чего срок их службы обычно не превышает ресурс ремня и шкивов.

Случается, что подшипники начинают шуметь, когда вариатор еще не подает других сигналов о неисправности. Менять нужно срочно, так как из-за появившегося люфта ремень не принимает правильное положение на шкивах, что ведет к его быстрому износу.

Наконец, пришла пора заглянуть в RE0F10A со стороны масляного поддона.

Когда он снят, можно увидеть гидроблок. Как и гидротрансформатор, он опять-таки ничем особенным не отличается от гидроблоков, применяемых в обычных АКП, поэтому вновь отсылаем желающих ознакомиться с устройством и возможными проблемами этих узлов к публиковавшимся ранее на сайте abw.by и в газете «Автобизнес» статьям «Ремонтируем АКП Aisin: что нужно сделать, чтобы вернуть ее к жизни?» и «Ремонтируем АКП Aisin: finita la comedia!».

Однако помимо соленоидов и клапанов есть на гидроблоке RE0F10A одна вещь, которая требует отдельного рассмотрения.

Мало того что степ-мотор сам по себе не слишком надежен, еще хуже обстоят дела с лапкой, расположенной на штоке мотора. С помощью этой лапки мотор через клапан нагрузки управляет положением подвижных половин шкивов. Со временем контактная часть лапки изнашивается. Это само по себе плохо, а при полном износе шкивы перестают изменять передаточное отношение вовсе, после чего вариатор работает только на одной скорости.

Во-вторых, обслуживание. Продукты износа ремня, шкивов, подшипников, накладок фрикционов, блокировки гидротрансформатора, словом, всего, что в вариаторе трется, ускоряют износ и, перемещаясь вместе с маслом, попадают в гидроблок и редукционный клапан масляного насоса, где в свою очередь создают большие проблемы.

В RE0F10A предусмотрено три ступени очистки масла. Магниты в поддоне собирают металлическую стружку.

Сетчатый фильтр грубой очистки не пропускает сравнительно крупные посторонние включения в масляный насос.

В отличие от многих других АКП, где фильтры становятся доступными лишь при разборке, оба фильтра RE0F10A легко заменить. К сожалению, в соответствии с заводскими инструкциями в период эксплуатации автомобиля вариатор является необслуживаемым агрегатом. Поэтому будем опираться на опыт специалистов, ремонтирующих вариаторы. По их мнению, масло и оба фильтра необходимо менять не реже 40-50 тыс. км, что позволит снизить риск проблем, вызываемых грязным маслом. Кроме того, есть рекомендации через 150 тыс. км менять ремень вариатора, как через определенный пробег меняются зубчатые ремни или цепи привода ГРМ в двигателях.

Наша справка

Вариатор RE0F10A (JF011E) был представлен в 2005 году. Разработан и выпускался японской компанией Jatco. При конструировании RE0F10A инженеры Jatco учли проблемы, выявленные в ходе эксплуатации предшествующей модели RE0F06A, находившейся в производстве с 1999 года.

С 2006 года вариатор RE0F10A начал покупать Dodge для комплектации Caliber, а также Jeep для Compass и Patriot.

Заинтересовал RE0F10A также компании Citroёn и Peugeot, которые в 2009 году приняли его для комплектации C-Crosser и Peugeot 4007, а затем C4 Aircross и 4008. Помимо указанных автомобилей вариатором RE0F10A оснащались Suzuki SX4, Kizashi D-Car и Landy, Samsung QM5, SM3 и SM5, Proton Inspira, Dongfeng A60 и S15.

Сергей БОЯРСКИХ
Фото Ольги-Анны КАНАШИЦ и автора
Видео Ольги-Анны КАНАШИЦ
ABW.BY

Благодарим техцентр KINERGO за консультации и помощь в организации фотосъемки

Источник

Вариатор-болячки и как их вылечить.

Доброй ночи уважаемые форумчане! Наткнулся на увлекательную и позновательную статью про вариаторы, думаю здешним обладателям таких ДВС будет интересно почитать)

Пояс долговечности: чем болеют вариаторы и как их лечить?!

Вариаторы становятся все популярнее, но многие автолюбители по-прежнему поглядывают на них с опаской. Рассказываем об основных болячках вариаторов, их симптомах и о способах продлить жизнь бесступенчатой трансмиссии вашего автомобиля. Под микроскопом – вариаторы японской фирмы Jatco. Такие используются в автомобилях Renault, Nissan, Mitsubishi, Citroen, Peugeot, Suzuki, Dodge, Jeep.

Необычность конструкции настораживает многих автолюбителей. Вместо привычных шестерен в вариаторе работает ременная передача с двумя шкивами переменного диаметра. Каждый из них состоит из двух обращенных друг к другу конусов: схождение и расхождение конусов меняет радиус, по которому работает стальной ремень или клиновидная многозвенная цепь, – благодаря этому и происходит плавное изменение передаточного отношения. Отсутствие привычных ступеней раздражает некоторых водителей, поскольку при разгоне обороты коленчатого вала зависают на определенной отметке, двигатель монотонно ревет, но скорость автомобиля при этом увеличивается – вопреки привычному алгоритму раскрутки на каждой передаче.

Наиболее широкое распространение вариаторы получили на автомобилях концерна «Рено-Ниссан». Выпускает агрегат японская фирма «Джатко», а самая распространенная модель – JF011E. Среди «Ниссанов» этим вариатором могут похвастаться «Х-Трейл» (кузов Т-31), «Кашкай» и «Теана». У «Рено» это «Латитюд», «Колеос», «Меган», «Сценик» и «Флюэнс».

Самая распространенная неисправность – износ подшипников конусов, сопровождаемый характерным гулом. Первые симптомы могут проявиться уже при пробеге 50 000 км. Замена четырех подшипников с запчастями обойдется в 35 000 рублей. Чаще таким недугом страдает «Ниссан-Кашкай», реже – «Х-Трейл», а меньше всех – «Мицубиси-Аутлендер». У последнего, кстати, такое происходит при гораздо большем пробеге: 150 000–200 000 км.

Ремень состоит из огромного количества пластин, связанных между собой стальными лентами. С конусами шкивов он контактирует боковыми поверхностями, на которые нанесены едва заметные диагональные насечки, улучшающие сцепление. Их износ – смертный приговор. Даже при замене гудящих подшипников профилактическая замена ремня с сохранением исправных шкивов будет разумным решением.

Есть несколько причин, приводящих к шуму подшипников. Первая – продукты износа попадают на рабочие поверхности и ускоряют их разрушение. Два масляных фильтра и магнит для сбора металлической пудры не в состоянии поставить барьер коварным продуктам износа. Сокращение интервалов замены масла до 30 000–50 000 км может продлить срок службы подшипников. Но единого мнения нет даже среди специалистов, а статистика по маслу неоднозначная. Много примеров, когда один вариатор отхаживает 100 000–120 000 км и остается тихоней, а другой в аналогичных режимах эксплуатации нещадно гудит уже после 50 000 км пробега. Отсюда вытекает вторая причина – нестабильное качество подшипников. Третья – подшипники не выдерживают нагрузок и разрушаются из-за низкого класса точности и малой динамической грузоподъемности.

В вопросе сроков замены масла не все производители единогласны. Так, концерн «Рено-Ниссан» в течение гарантийного периода (100 000 км) рекомендует только контролировать его уровень и состояние, а у «Мицубиси» – обязательная замена на 75 000 км. Для вариаторов предусмотрено специфическое масло с индексом CVT. Оригинальная жидкость «Ниссан» называется NS-2. «Рено» рекомендует ELFMATIC CVT. «Мицубиси» использует DiaQueen CVT-J1. Все это однотипные жидкости. Использование масла для гидромеханических «автоматов» недопустимо, хотя в последнее время появились вариаторы других производителей, в которые можно заливать и его (пока это исключение из общего правила).

Масляный насос с цепным приводом от ведущего вала начинает работать при пуске двигателя. Он представляет собой единый узел, и его придется заменить при повреждении редукционного клапана. Многочисленные продольные риски – результат контакта рабочей кромки редукционного клапана с абразивными частицами. Исправный узел должен плавно скользить в ответной гильзе, запрессованной в корпус насоса. Изношенный клапан трудно вынуть даже пассатижами.

Вторая по частоте проявления неисправность – рывки и подергивание автомобиля. Основной виновник – редукционный клапан масляного насоса. Из-за попадающих на поверхности трения продуктов износа он подклинивает в промежуточных положениях. Как следствие, давление в системе не соответствует норме, что приводит к рассогласованию в работе ведущего и ведомого шкивов и проскальзыванию ремня. Если вовремя обратиться в сервис, ремонт обойдется дешевле: при небольших повреждениях конические поверхности шкивов лечат шлифовкой. А вот ремень придется менять. Приблизительная стоимость ремонта, включая расходы на запчасти, – 60 000–80 000 рублей.

В розничной продаже самое распространенное масло для вариатора JF011E – под маркой NS-2, фирмы «Ниссан». Объем жестяной банки — 4 л. Канистра старого образца – синего цвета, новая – серебристая. Не путать со старым маслом в розовой таре NS-1! Оно несовместимо с NS-2.

Особое внимание в бесступенчатых агрегатах уделено температурному режиму. За этим следит система самодиагностики – с помощью температурного датчика. В случае превышения допустимого значения она зажигает на панели приборов лампу неисправности и переводит вариатор в аварийный режим.

Для поддержания оптимальной температуры масла на многих автомобилях помимо теплообменника предусмотрен дополнительный радиатор, установленный в передней части моторного отсека – перед конденсором климатической установки. Через воздуховоды в бампере он забивается грязью, тополиным пухом, мошкарой. Первые признаки загрязнения радиатора – перегрев на высоких скоростях. Поэтому обязательна тщательная мойкарадиатора раз в два-три года, а то и чаще. Наиболее эффективный способ – со снятием бампера. И хорошо бы установить в воздуховоды защитную сетку (случаи повреждения радиаторов всевозможными предметами, летящими из-под колес, не редкость).

Перспективы у вариаторов самые оптимистичные. Статистика говорит о том, что ломаются они не чаще гидромеханических коробок. Неслучайно сомневавшиеся ранее в надежности вариаторов автомобильные фирмы повернулись к ним лицом. Например, «Тойота», сделавшая себе имя на надежности, ставит вариатор на обновленный кроссовер RAV4 с 2-литровым двигателем и на «Короллу». Не отстает и «Субару» с моделями XV, «Форестер» и «Аутбек», хотя поклонников этой марки едва ли можно отнести к медлительным водителям: интенсивные ускорения, регулярные поездки по пересеченной местности… А ведь раньше бытовало мнение, что вариатору такие режимы противопоказаны. Значит, настали новые времена?
