Автоматическая коробка GM 5L40E

5-ступенчатая автоматическая коробка GM 5L40E выпускалась с 1999 по 2010 годы во Франции и устанавливалась на задне и полно приводные модели с двигателями объемом до 3.6 литров. Трансмиссия встречается у нас чаще всего на автомобилях БМВ под своим индексом A5S360R.

К семейству 5L также относят акпп: 5L50E.

Технические характеристики GM 5L40E

Аналогичные трансмиссии других производителей:

Передаточные числа акпп 5L40-E Hydra-Matic

На примере BMW X5 2002 года с двигателем 3.0 литра:

Об основных проблемах данной трансмиссии рассказывает автосервис TransParts

Историю восстановления такой коробки выложил владелец БМВ Х3 в своем блоге

Узнать примерные расценки на ремонт этой акпп вы сможете в компании AKPP-03

На какие авто ставилась коробка 5L40E

Недостатки, поломки и проблемы GM 5L40

Масляный насос роторного типа не любит гонщиков и клинит на высоких оборотах

Больше всего коробка боится перегрева, в ней оплавляются обрезиненные поршни

Если не менять масло, продукты износа забивают каналы и соленоиды гидроблока

Грязная смазка приводит к толчкам при переключениях и масляному голоданию кпп

Рассказ обо всех слабых местах коробки GM 5L40E

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Источник

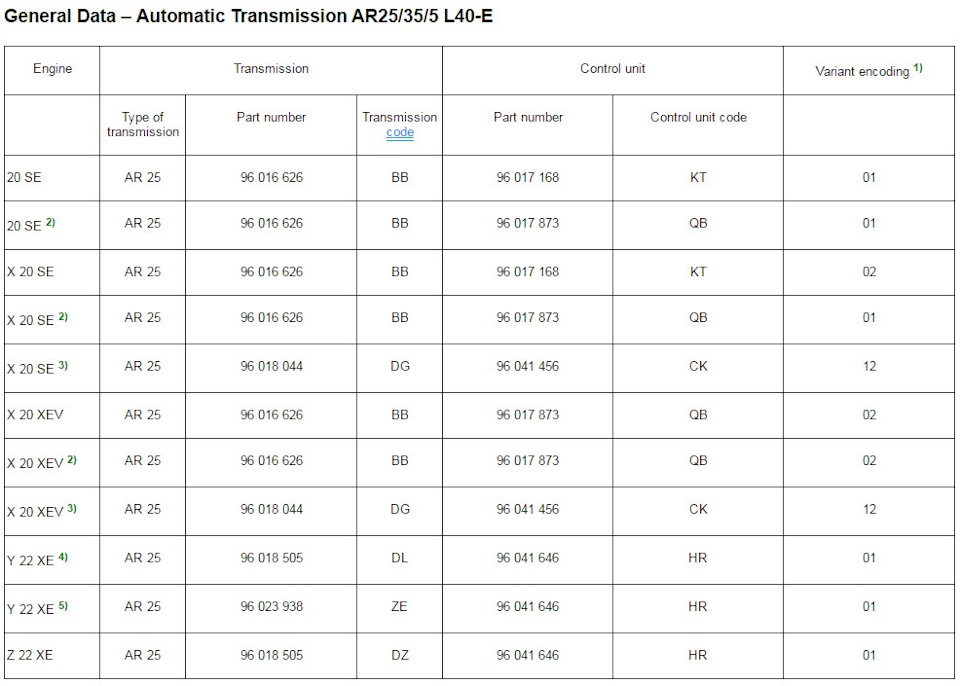

General Data – Automatic Transmission AR25/35/5 L40-E

Всем привет!
Пост для тех кто хочет знать какая у него стоит коробка и ее взаимозаменяемость

АКПП применяемые на на OPEL OMEGA В

Все автоматические коробки передач для Опель Омега Б выпускаются в отделении автоматических трансмиссий GM в Страсбурге, Франция. Из Франции они поставляются на конвейеры завода Опеля в Руссельсхайме. Все АКПП имеют четыре передачи для движения вперед и одну — для движения назад. В зависимости от года выпуска и двигателя на Омегу Б ставили коробки двух основных типов: Двигатель АКПП Контроллер Программный Код 1)
Тип АКПП Part number Код Part number Код контроллера
20 SE AR 25 96 016 626 BB 96 017 168 KT 01
20 SE 2) AR 25 96 016 626 BB 96 017 873 QB 01
X 20 SE AR 25 96 016 626 BB 96 017 168 KT 02
X 20 SE 2) AR 25 96 016 626 BB 96 017 873 QB 01
X 20 SE 3) AR 25 96 018 044 DG 96 041 456 CK 12
X 20 XEV AR 25 96 016 626 BB 96 017 873 QB 02
X 20 XEV 2) AR 25 96 016 626 BB 96 017 873 QB 02
X 20 XEV 3) AR 25 96 018 044 DG 96 041 456 CK 12
Y 22 XE 4) AR 25 96 018 505 DL 96 041 646 HR 01
Y 22 XE5) AR 25 96 023 938 ZE 96 041 646 HR 01
Z 22 XE
AR 25
96 018 505
DZ
96 041 646
HR
01

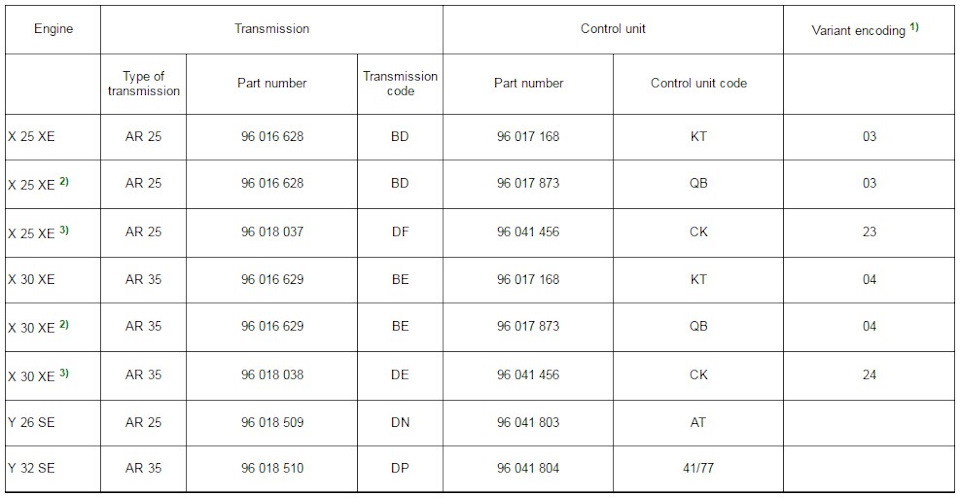

X 25 XE AR 25 96 016 628 BD 96 017 168 KT 03
X 25 XE2) AR 25 96 016 628 BD 96 017 873 QB 03
X 25 XE3) AR 25 96 018 037 DF 96 041 456 CK 23
X 30 XE AR 35 96 016 629 BE 96 017 168 KT 04
X 30 XE2) AR 35 96 016 629 BE 96 017 873 QB 04
X 30 XE3) AR 35 96 018 038 DE 96 041 456 CK 24
Y 26 SE AR 25 96 018 509 DN 96 041 803 AT
Y 32 SE AR 35 96 018 510 DP 96 041 804 41/77

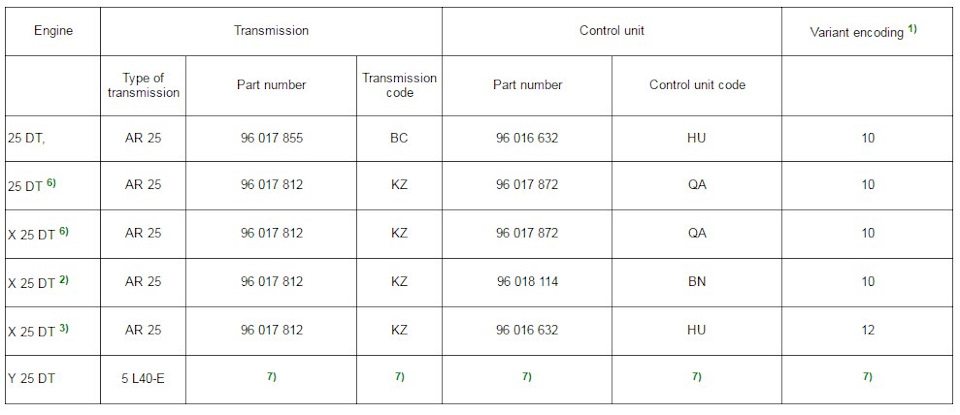

25 DT, AR 25 96 017 855 BC 96 016 632 HU 10
25 DT6) AR 25 96 017 812 KZ 96 017 872 QA 10
X 25 DT6) AR 25 96 017 812 KZ 96 017 872 QA 10
X 25 DT2) AR 25 96 017 812 KZ 96 018 114 BN 10
X 25 DT3) AR 25 96 017 812 KZ 96 016 632 HU 12
Y 25 DT 5 L40-E

1) — Требуется для программирования нового контроллера или контроллера, снятого с машины с другим двигателем.
2) — С ’96 модельного года.
3) — С ’98 модельного года.
4) — Автомобили без прицепного устройства «2000 кг»
5) — Автомобили с прицепным устройством «2000 кг»
6) — С ’95 модельного года.
Идентификация АКПП

Идентификационная табличка расположена возле селектора АКПП на левой стороне (по ходу движения). Самым важным параметром, указываемым на этой площадке является код трансмиссии (поз.2 на рисунке)
1 — Тип трансмиссии
2 — Код трансмиссии
3 — Код производителя (GM parth number)
4 — Серийный номер
5 — Код контроллера АКПП
6 — неделя года производства АКПП
7 — год производства АКПП (1999)
8 — ремонтированная (восстановленная) АКПП

Передаточные числа шестерен в АКПП AR 25 AR 35
1 пер 2.856 2.40
2 пер 1.62 1.48
3 пер 1.00
4 пер 0.723 0.723
зад.х. 2.00

Режимы работы АКПП.

Sport/Economy — включается и выключается нажатием кнопки «S» на ручке селектора передач. При этом на панели приборов зажигается специальный символ с изображением шестеренки с буквой S в центре. Включение «спорт-режима» принуждает коробку переключаться на более высоких оборотах двигателя.

Winter — зимний режим. Включается и выключается нажатием на кнопку с изображением снежинки «*» рядом с селектором передач только если рычаг находится в положении «D». Зимний режим позволяет ехать на машине внатяг, не прикладывая большого момента к колесам. При включении зимнего режима коробка будет стартовать с 3-ей передачи, что позволяет трогаться очень плавно там где это необходимо. Например на голом льду или на участках очень скользкого покрытия. Зимний режим выключается АВТОМАТИЧЕСКИ при достижении скорости 80 км/час, при включении кикдауна более чем на 2 секунды или при выключении зажигания.

Кикдаун — Коробка переключается на две передачи вниз. Данный режим используется для быстрого ускорения тем где это необходимо (обгон, мощное ускорение в процессе движения). Режим очень сложный для АКПП, поэтому пользоваться им нужно крайне редко. Частое использование кикдаунов может привести к выходу коробки из строя. Кикдаун может быть включен только в движении и только если коробка уже выбрала передачу не ниже 3. Включение этого режима происходит при нажатии педалью газа соответствующей кнопки, которая расположена на полу кузова, прямо под педалью.

Адаптивная — резервные программы переключения коробки. Если в процессе движения контроллер АКПП фиксирует несоответствия между номинальным и фактическим режимами движения автомобиля, то он способен переключать коробку в специальные, т.н. адаптивные режимы работы. Их 3. Они так и идут под соответствующими цифрами — адаптивная 1, адаптивная 2 и адаптивная 3. Такие программы могут задерживать переключения коробки вверх на более высоких оборотах или переключать передачу вниз раньше чем обычно, опять таки на более высоких оборотах. Адаптивная 3 может заблокировать включение 4-ой, повышающей передачи. Такие режимы АКПП обычно использует если автомобиль подвергается серьезной нагрузке — едет полностью загруженным или буксирует тяжелый прицеп.

Программа ускоряющая прогрев — программа АКПП, позволяющая быстрее прогревать катализатор автомобиля до его рабочей температуры. Работает в течение 1 минуты после старта холодного двигателя. Суть программы в том, что каждая передача переключается на следующую при более высоких оборотах — для ускорения прогрева двигателя. Через 1 минуту действие программы автоматически прекращается.

Вес автоматической трансмиссии:

Вес АКПП AR 25/35 без масла — 70 кг.
Вес АКПП AR 25/35 в залитом состоянии — 77,3 кг.
Объем заливаемого масла на всю коробку — 8,4 литра. Объем меняемого масла при отсоединении поддона АКПП — 4,4 литра. Часть масла остается в коробке, в трансформаторе и трубопроводах. Тип применяемого масла: Dexron III, старый каталожный номер 19 40 763 (GM 90 510 269) или новый каталожный номер 19 40 712. Настоятельный совет — для гарантии правильной работы АКПП — всегда применять фирменное, номерное, опелевское масло Dexron III и не смешивать его с другими маслами. Сроки замены масла в АКПП — каждые 7 лет или каждые 105 000 км пробега. При постоянной эксплуатации автомобиля с повышенной нагрузкой, буксировке тяжелых прицепов и тяжелых грузов — сроки и интервалы пробегов между заменами жидкости в АКПП уменьшаются. Проверка уровня масла производится на прогретой коробке, после переключения селектора выбора передач по всем позициям. Уровень определяется по контрольному отверстию, под специальной пробкой в боковой части коробки. Уровень должен доходить до этого контрольного отверстия. И быть не ниже и не выше. Обратите внимание на горизонтальное положение автомобиля.

Буксировка автомобиля:
Если коробка исправна и подсоединена к двигателю, то допускается буксировка на расстояние до 100 км. со скоростью до 80 км/час. Если коробка неисправна, то допускается буксировка на расстояние до 50 км со скоростью не превышающей 50 км/час. При буксировке на большие расстояния необходимо отсоединять карданный вал от АКПП.
Внимание! Новое масло для АКПП Dexron III должно быть красного цвета! Это сделано специально, чтобы отличать масла, применяемые для автоматических трансмиссий и рулевых усилителей от моторных масел и тормозной жидкости. Имейте ввиду, что красный цвет, а вернее его наличие, — не показатель качества масла. В процессе эксплуатации в АКПП цвет масла изменяется на светло-коричневый, затем желтый. Это не говорит о том, что качества масла изменились или каким-либо образом ухудшились.
Однако, темно-коричневый цвет масла, особенно в сочетании с резким, горелым запахом, однозначно говорит о неправильной работе АКПП и о необходимости скорейшей диагностики АКПП на специализированной станции, во избежание сложного и дорогостоящего ремонта!

25 DT2) AR 25 96 017 812 KZ 96 018 114 BN 10

Источник

АКПП GM 5L40E / 5L50E

Разработаны 5L40E на конструктивной основе проверенной на американских дорогах 4L60E, и производятся на заводе GM в Страсбурге, Франция. Есть непринципиальные конструктивные различия в коробках для дизеля и ДВС, в частности по фрикционам сцеплений.

Замена масла и фильтра

Ремонт и чистка каналов и плунжеров гидроблока в локальных ремонта проводят с заменой прокладок гидроблока ( 209320 ).

Также часто меняют изношенные PWM Соленоиды—электрорегуляторы.

При нехватке давления в пакетах и нештатном проскальзывании фрикционов компьютер открывает соленоиды на полное сечение. Максимальный поток горячего и грязного масла идет через соленоид и быстро съедает и каналы и клапаны (подробнее о проблемах линейных ШИМ-PWM соленоидов). Срок штатной работы американских соленоидов у российских владельцев с высоким тестостероном в крови редко превышает 6-7 лет.

Меняются чаще всего полным комплектом (5):

Проблемы с выработавшими свой ресурс соленоидами и грязным гидроблоком приводят к недостаточному давления масла в линии, что может привести к перегреву масла от скользящих фрикционов, вибрациям от неравномерного износа и проворачиванию втулок.

— комплект тефлоновых колец № 209199 меняют как расходник первой очереди, который изнашивается первым и слишком важен для долгой жизни сцеплений.

Эта «нейрохирургическая» работа включает в себя рассверливание изношенного канала алюминия корпуса, установку вкладыша и нового золотника.

Коробка очень чувствительна к чистоте и уровню масла и поддержание масла в прозрачном состоянии значительно увеличивает ресурс коробки до капремонта. При своевременном капремонте и соблюдении правил эксплуатации эта коробка надежно служит до заслуженного отдыха самого автомобиля. Различаются комплекты фрикционов по конструкции Центрального Суппорта. Есть фрикционы № 209136 на 6 зубьев и на 36. Меняют фрикционы всем комплектом также когда автомат пришел с горелым маслом. Фрикционы пропитываются этой ядрёной жидкостью, значительно теряют свои свойства, срабатывают с толчками и подлежат замене независимо от степени износа. Особенно это специфично для тонко настроенной 5L40. Типичные проблемы АКПП 5L40E (5L50E): Есть две модификации 5L40 с отличающимися суппортами, поршнями и фрикционами пакета 2-nd Coast. Фрикционы 136 могут иметь 36 зубов (встречались только с на авто с дизельными моторами) и на 6 зубов (встречались на всех остальных). Самыми часто горящими фрикционами являются пары: Остальные фрикционы по отдельности заказываются редко. Меняются всем комплектом примерно в половине капремонтов пунктуальными и осторожными владельцами.	Смазки бывают двух видов: «Заморозка», временно меняющая геометрические размеры резинового фартука, и «Смазка», уменьшающая трение резины о металл.

АКПП 5L40E считается очень живучей и надежной, если не допускать сильного загрязнения масла фрикционной пылью, который истирает не только узлы «железа», но и маслонасос с гидроплитой.

Гидроплита клапанная (гидроблок) 5L40E.

Гидроблок страдает в первую очередь от настроек режимов, когда PWM-соленоиды открывают канал для масла не сразу на полное сечение, а постепенно закрывая или приоткрывая. В самом узком месте и происходит ускорение движения раскаленной пульпы из масла и грязи. А грязью коробку снабжает гидротрансформатор, истирающимся фрикционом блокировки муфты.

А с тех пор как программисты дали компьютеру возможность включения «спортивного режима» АКПП, то TCM заставляет электрорегуляторы-соленоиды руководить всеми пакетами сцепления (и ГДТ) жестко, с проскальзыванием, не выжидая время на выравнивание скоростей валов, сражаясь с вариаторами и ДСГ за незаметное переключение передач, без разрыва мощности.

И именно из-за этих «спортивных» разгонов и переключений особенно быстро стареет масло, становясь абразивной, клейкой суспензией, съедающей детали гидроблока, соленоидов и статора насоса.

Раньше гидроблока заканчивается рабочий ресурс у соленоидов и масло насоса, которые и являются триггером для владельца менять масло и соленоиды, не допуская полного износа гидроблока.

На каких авто устанавливалось это семейство АКПП:

Примерный ассортимент запчастей для ремонта этой АКПП

ATPshop.ru — запчасти для ремонта АКПП всех легковых автомобилей

Мы работаем на рынке запчастей АКПП с 2006 года

Источник

АКПП GM 5L40E / 5L50E

5-ступенчатая АКПП 5L40E разработана в 1999 году совместно с 4-х ступенчатой АКПП 4L40E и стала широко устанавливаться на группы заднеприводных автомобилей GM и БМВ с двигателями от 2.0 до 3.6 литров (340 Нм) с 2000 года.

Разработаны 5L40E на конструктивной основе проверенной на американских дорогах 4L60E, и производятся на заводе GM в Страсбурге, Франция. Есть непринципиальные конструктивные различия в коробках для дизеля и ДВС, в частности по фрикционам сцеплений.

Замена масла и фильтра

Коробка очень чувствительна к чистоте и уровню масла и поддержание масла в прозрачном состоянии значительно увеличивает ресурс коробки до капремонта.

При своевременном капремонте и соблюдении правил эксплуатации эта коробка надежно служит до заслуженного отдыха самого автомобиля.

Детали для переборки и капремонта

Различаются комплекты фрикционов для бензиновых двигателей и дизелей, а также для полного привода Е39 и для 2WD. Оба эти комплекта вместе составляют Мастеркит 209007. Все это вместе с фильтром и комплектом поршней 209008 опытные мастера часто заказывают для капремонта. Разборка или предварительная диагностика может показать необходимость замены соленоидов, ремонта насоса или замену втулок. Мастеркиты отличаются по комплекту фрикционов.

Меняют фрикционы всем комплектом также когда автомат пришел с горелым маслом. Фрикционы пропитываются этой ядрёной жидкостью, значительно теряют свои свойства, срабатывают с толчками и подлежат замене независимо от степени износа. Особенно это специфично для тонко настроенной 5L40.

Типичные проблемы АКПП 5L40E (5L50E)

Есть две модификации 5L40 с отличающимися суппортами, поршнями и фрикционами пакета 2-nd Coast. Фрикционы 136 могут иметь 36 зубов (встречались только с на авто с дизельными моторами) и на 6 зубов (встречались на всех остальных).

По vin-коду определить какие именно фрикционы (на 6 или 36) наружных зубов стоят в коробке — затруднительно, поэтому мастера предпочитают сначала разобрать суппорт и посчитать зубья, а потом уже заказывать фрикционы. Те кто хочет ставить коробку в ремонт уже с заготовленными деталями и готов потратиться, чтобы не держать разобранный автомат в сервисе, заказывает Дополнительный комплект с фрикционами 209005BA на 6 зубов (136) вместе с полным комплектом фрикционов 209005B.

Самыми часто горящими фрикционами являются пары:

Остальные фрикционы по отдельности заказываются редко. Меняются уже всем комплектом примерно в половине капремонтов пунктуальными и требовательными владельцами.

Смазки бывают двух видов: «Заморозка», временно меняющая геометрические размеры резинового фартука, и «Смазка», уменьшающая трение резины о металл.

Ремонт и чистка каналов и плунжеров гидроблока в локальных ремонта проводят с заменой прокладок гидроблока (209320). Также часто меняют изношенные PWM Соленоиды-электрорегуляторы.

При нехватке давления в пакетах и нештатном проскальзывании фрикционов компьютер открывает соленоиды на полное сечение. Максимальный поток горячего и грязного масла идет через соленоид и быстро съедает и каналы и клапаны. Срок штатной работы американских соленоидов у российских владельцев с высоким тестостероном в крови редко превышает 6-7 лет.

Меняются чаще всего полным комплектом (5):

— 209421A- Соленоиды Шифт, 5L40E (комплект из 3 шт.) переключают скорости: 1-2, 2-3, 4-5.

— 209431A.- Соленоид Давления (EPC), 5L40E (5L50E, 4T65E, 4T40E, 4T45E), усиленный, применяется с 2003 года.

Многие предпочитают брать более стойкий к износу соленоид (Force motor, EPC) от «Борг Ворнер» 206431-BW.

Проблемы с выработавшими свой ресурс соленоидами и грязным гидроблоком приводят к недостаточному давления масла в линии, что может привести к перегреву масла от скользящих фрикционов, вибрациям от неравномерного износа и проворачиванию втулок.

— комплект тефлоновых колец № 209199 меняют как расходник первой очереди, который изнашивается первым и слишком важен для долгой жизни сцеплений.

Эта «нейрохирургическая» работа включает в себя рассверливание изношенного канала алюминия корпуса, установку вкладыша и нового золотника.

Проблема изношенного маслонасоса приводит к тому, что давления масла не хватает и начинают проворачиваться и гореть фрикционы Директ Форвард, а затем и все остальные.

АКПП 5L40E считается очень живучей и надежной, если не допускать сильного загрязнения масла фрикционной пылью, который истирает не только узлы «железа», но и маслонасос с гидроплитой.

Гидроплита клапанная (гидроблок) 5L40E

Гидроблок страдает в первую очередь от настроек режимов, когда PWM-соленоиды открывают канал для масла не сразу на полное сечение, а постепенно закрывая или приоткрывая. В самом узком месте и происходит ускорение движения раскаленной пульпы из масла и грязи. А грязью коробку снабжает гидротрансформатор, истирающимся фрикционом блокировки муфты.

А с тех пор как программисты дали компьютеру возможность включения «спортивного режима» АКПП, то TCM заставляет электрорегуляторы-соленоиды руководить всеми пакетами сцепления (и ГДТ) жестко, с проскальзыванием, не выжидая время на выравнивание скоростей валов, сражаясь с вариаторами и ДСГ за незаметное переключение передач, без разрыва мощности.

И именно из-за этих «спортивных» разгонов и переключений особенно быстро стареет масло, становясь абразивной, клейкой суспензией, съедающей детали гидроблока, соленоидов и статора насоса.

Раньше гидроблока заканчивается рабочий ресурс у соленоидов и маслонасоса, которые и являются триггером для владельца менять масло и соленоиды, не допуская полного износа гидроблока.
